2013/07/17 作成
2023/08/10 更新

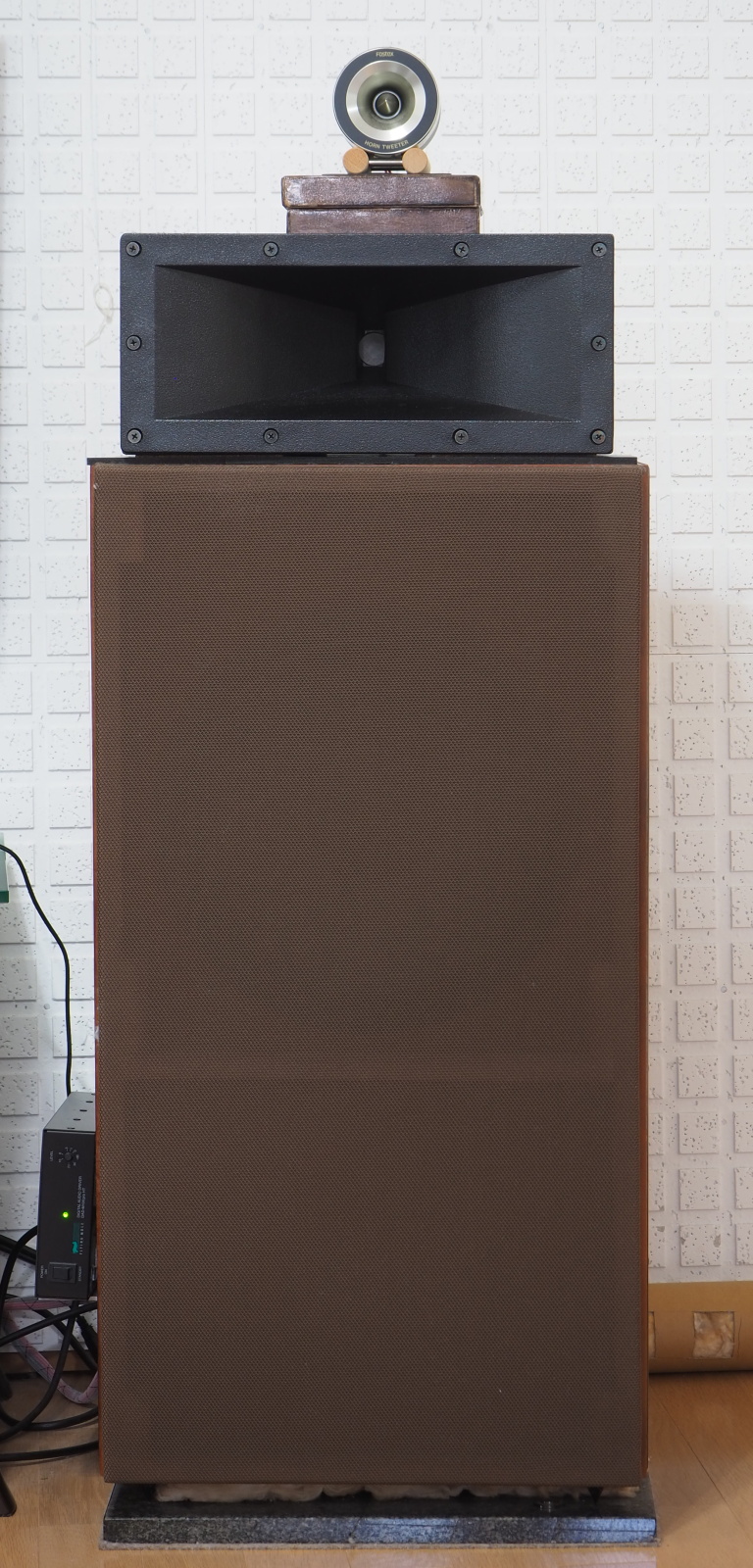

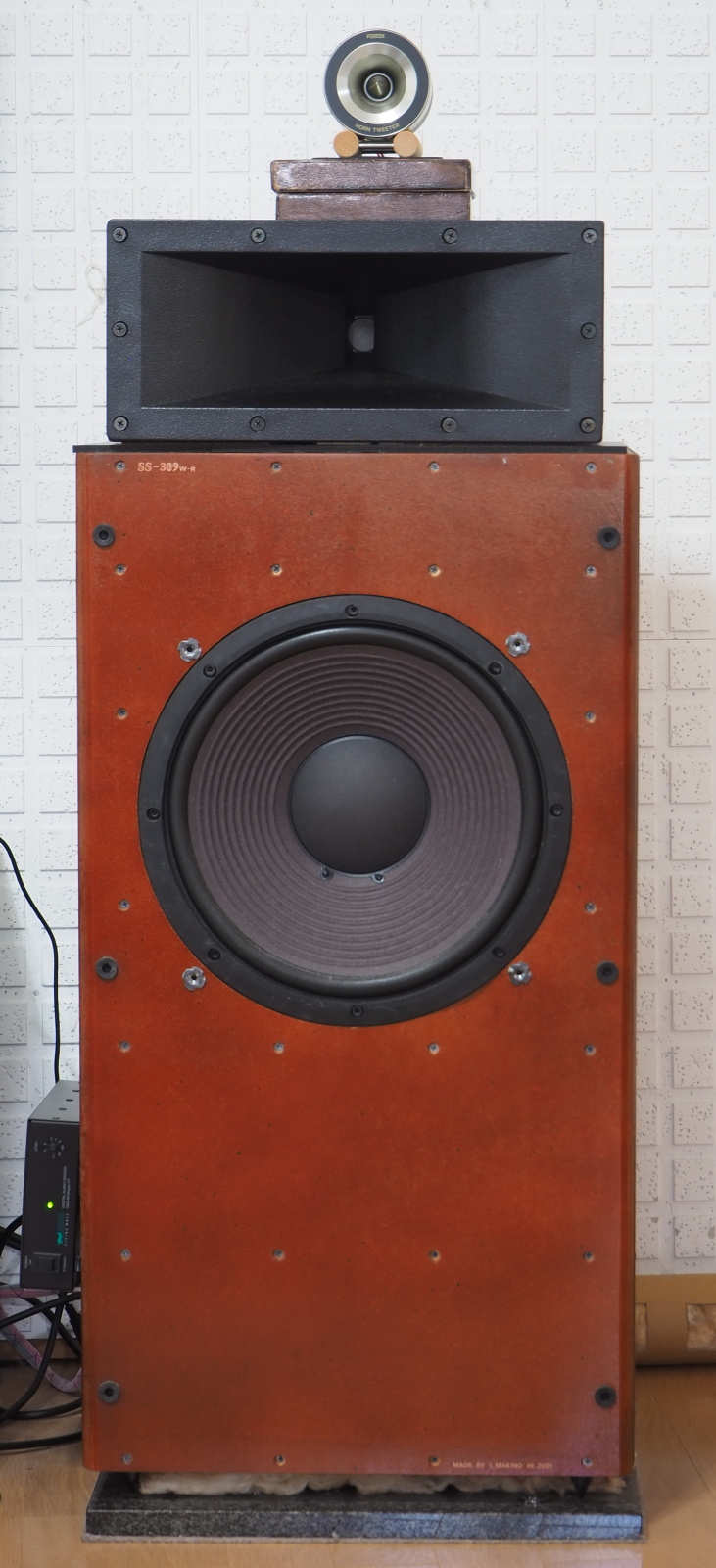

3ウェイ・スピーカー・サブシステム
ホーン・スコーカー採用！ 広帯域、Hi-Fiスピーカー

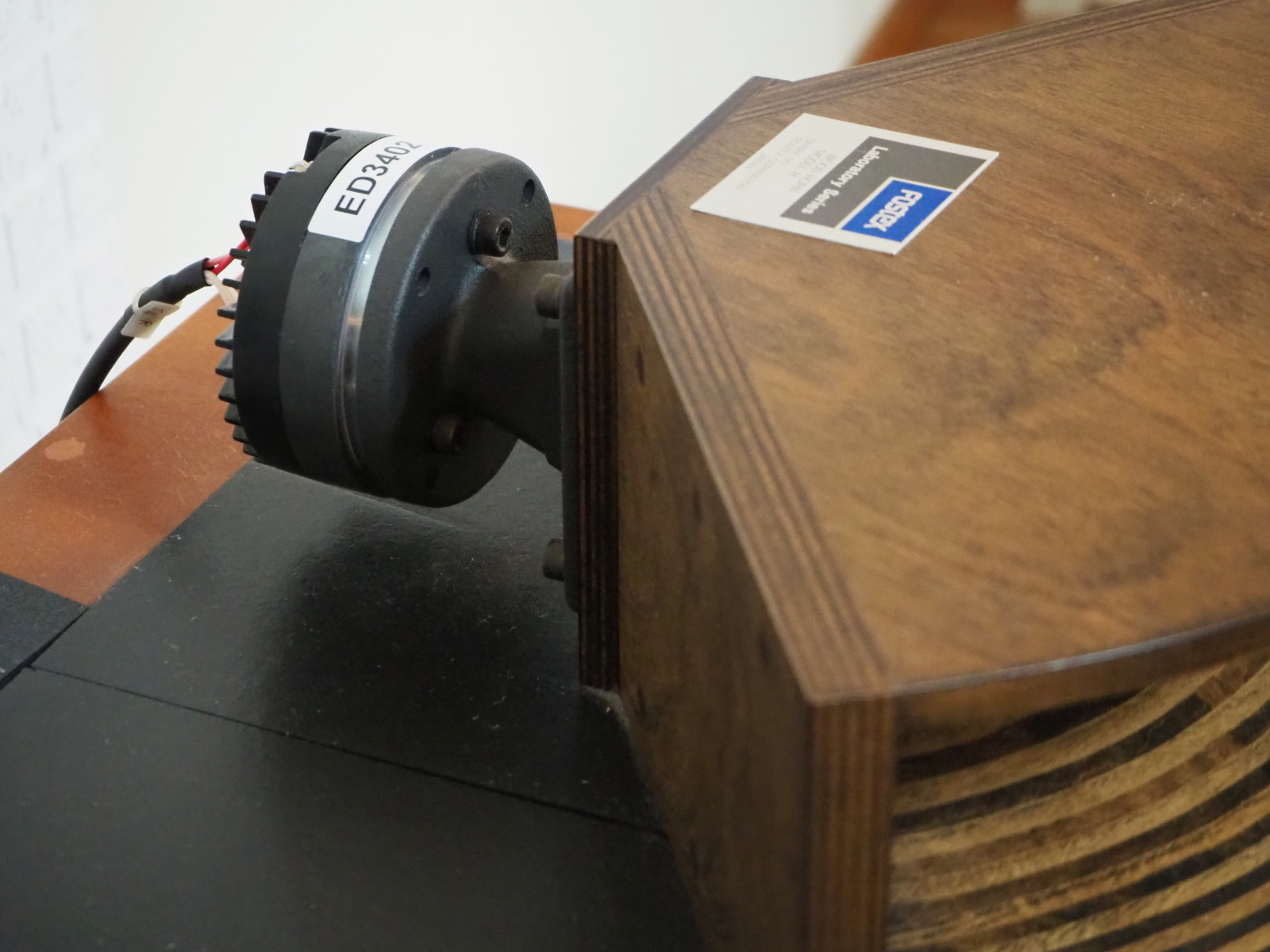

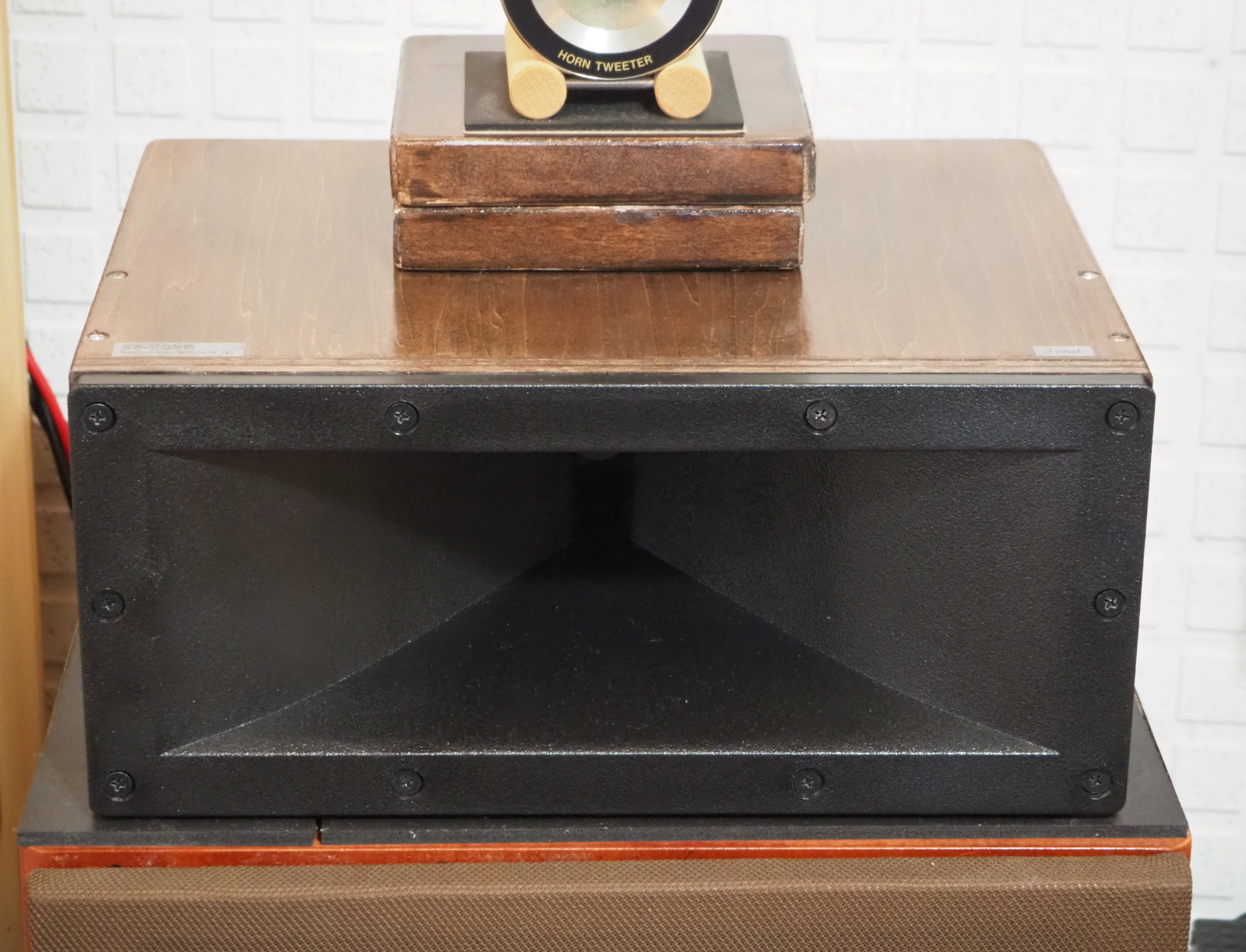

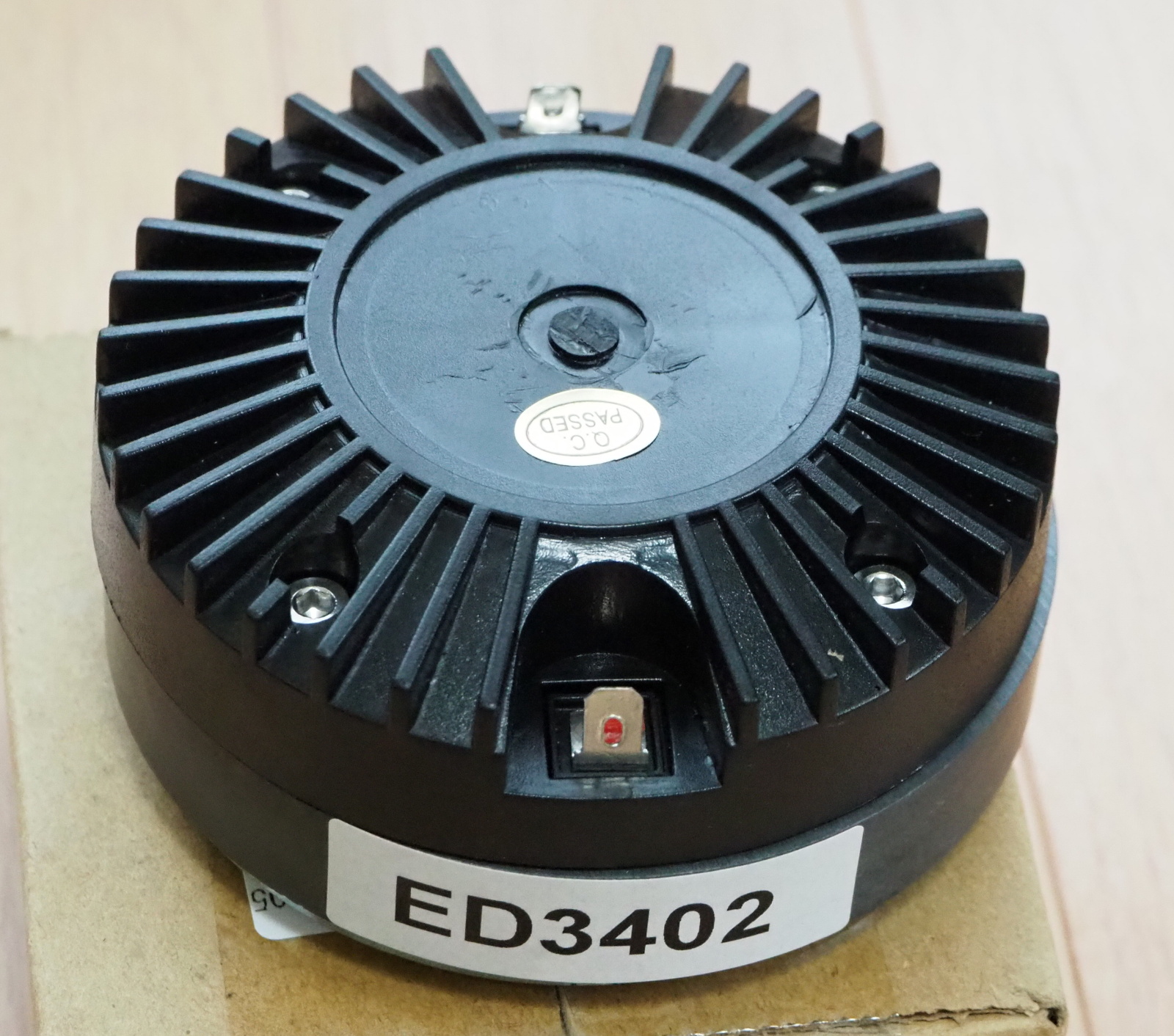

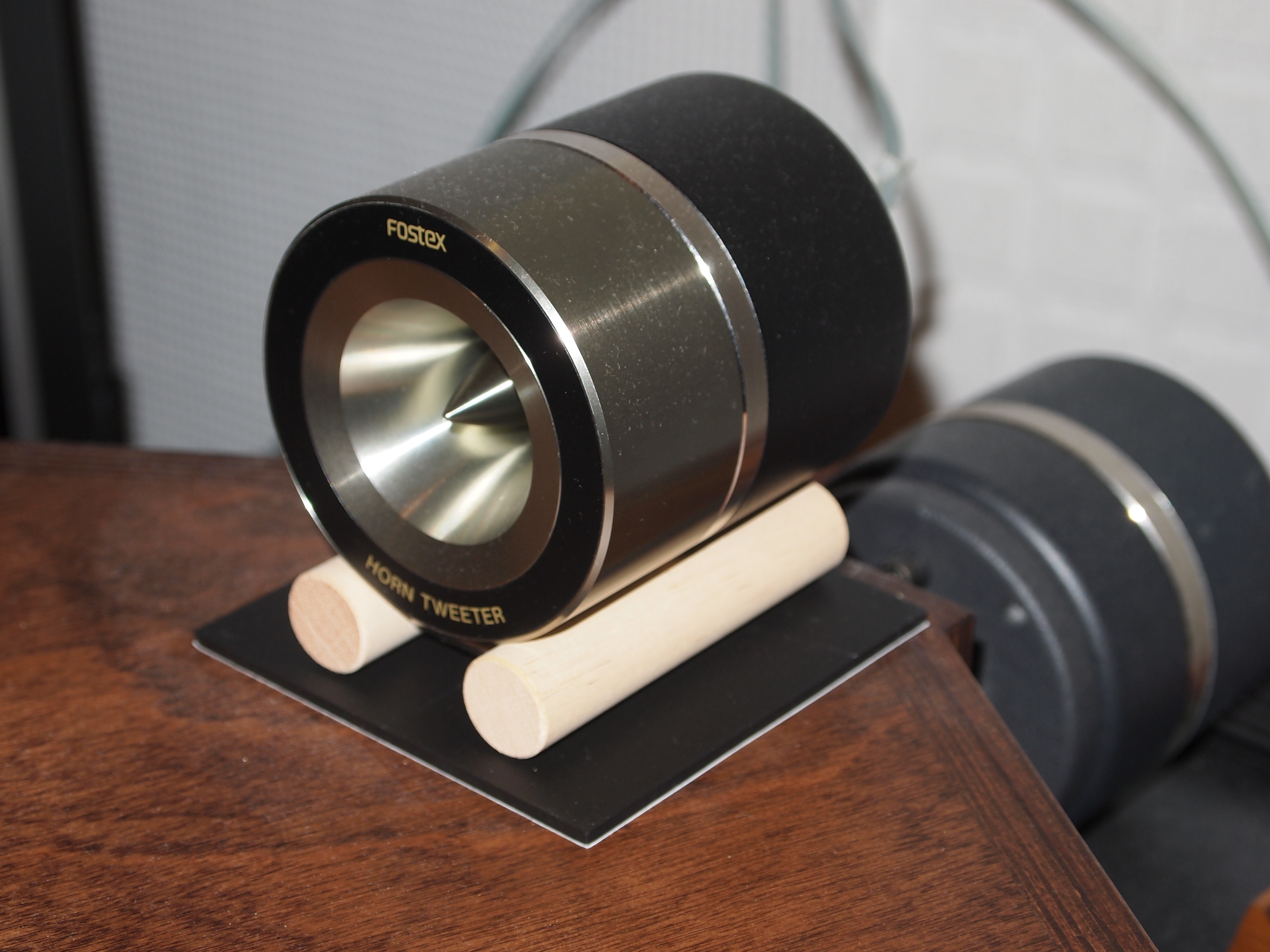

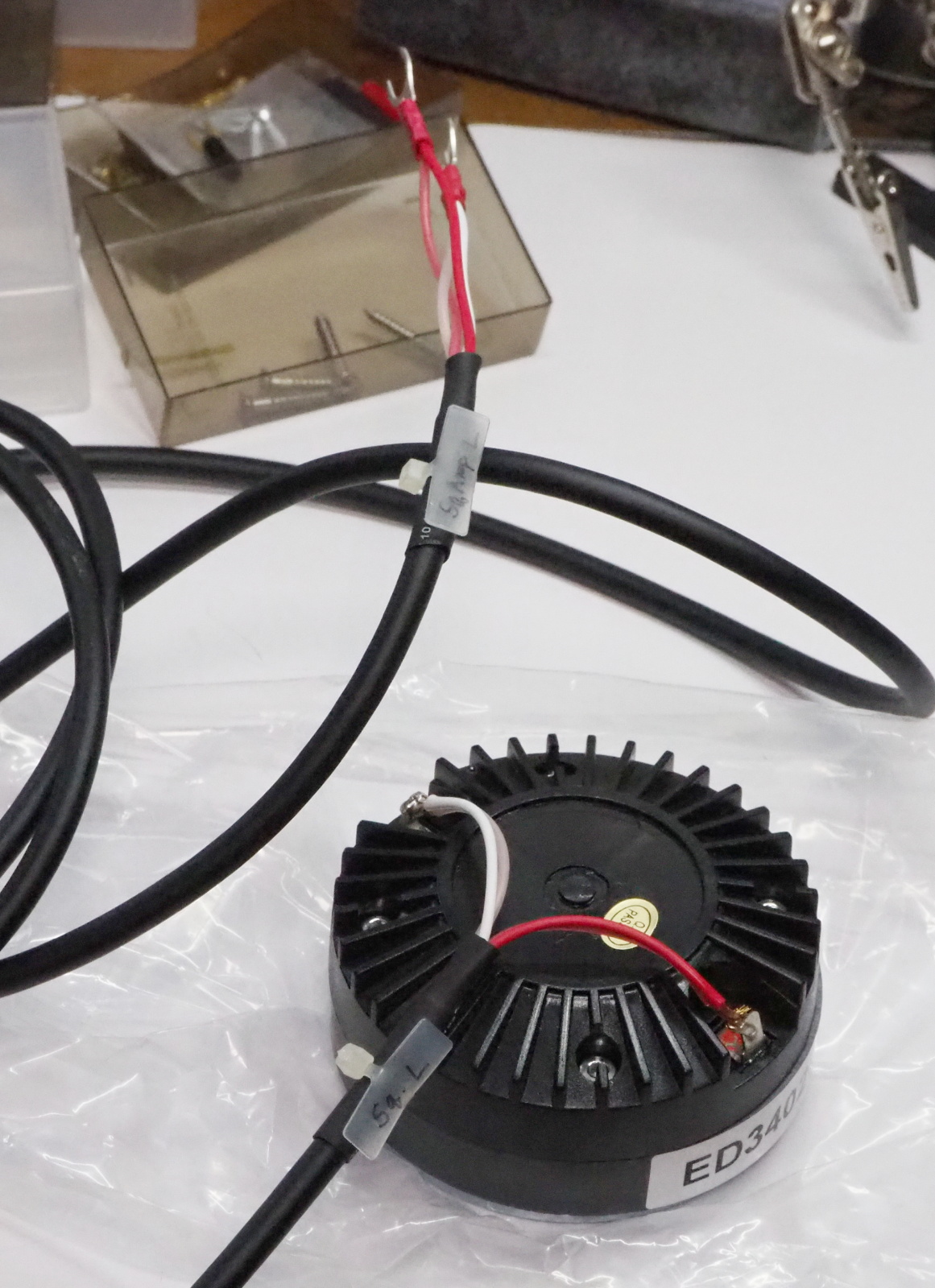

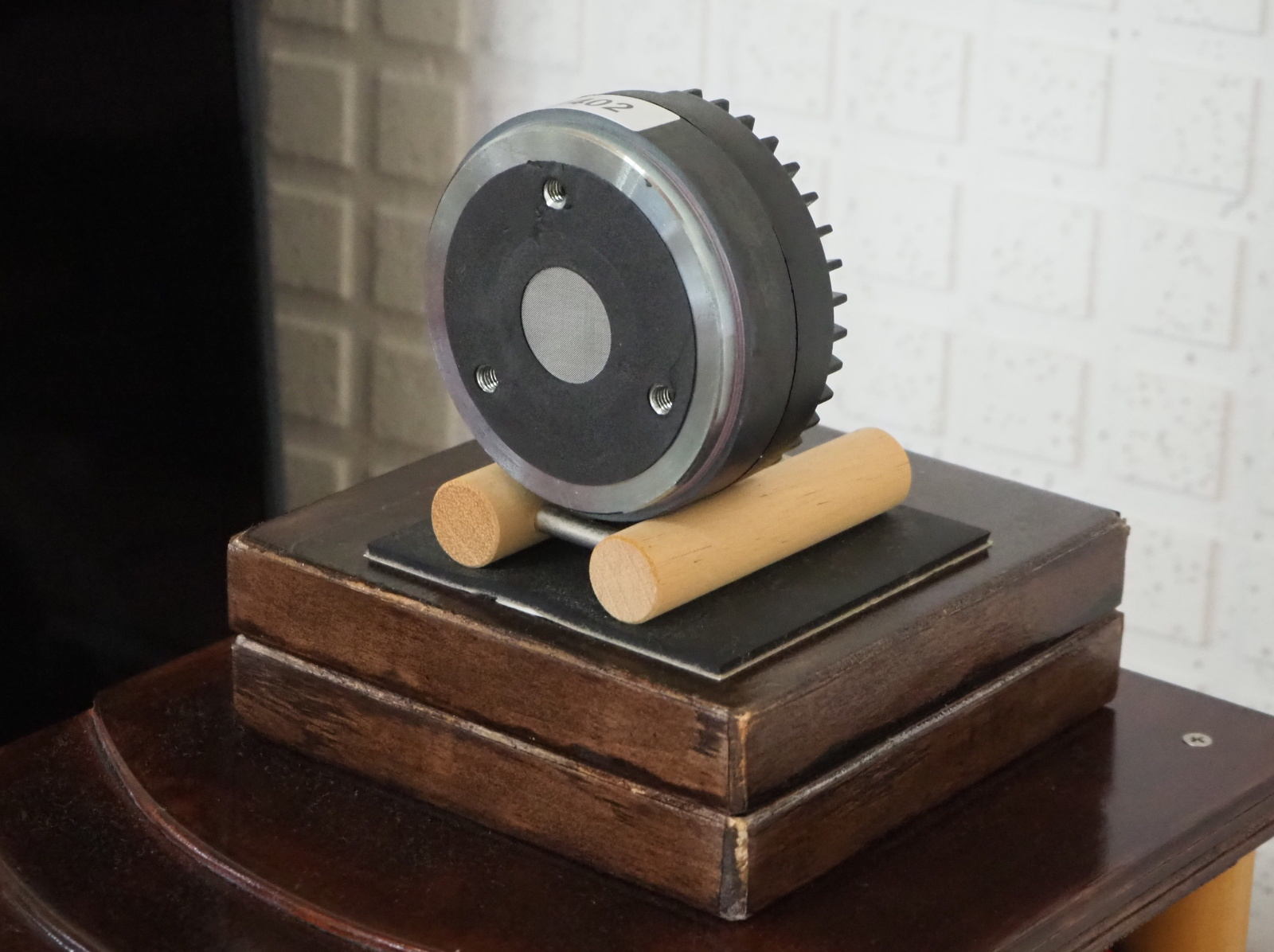

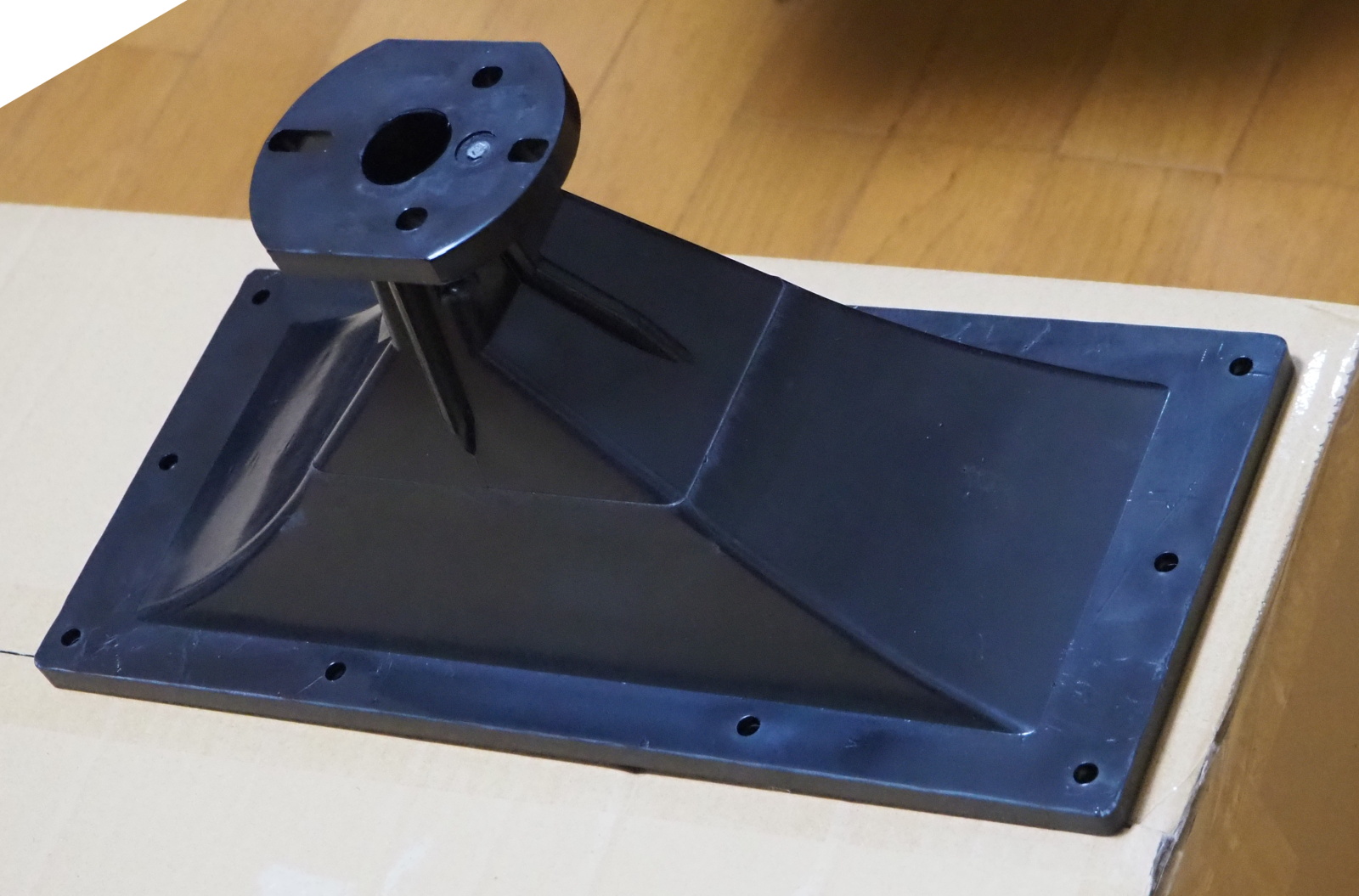

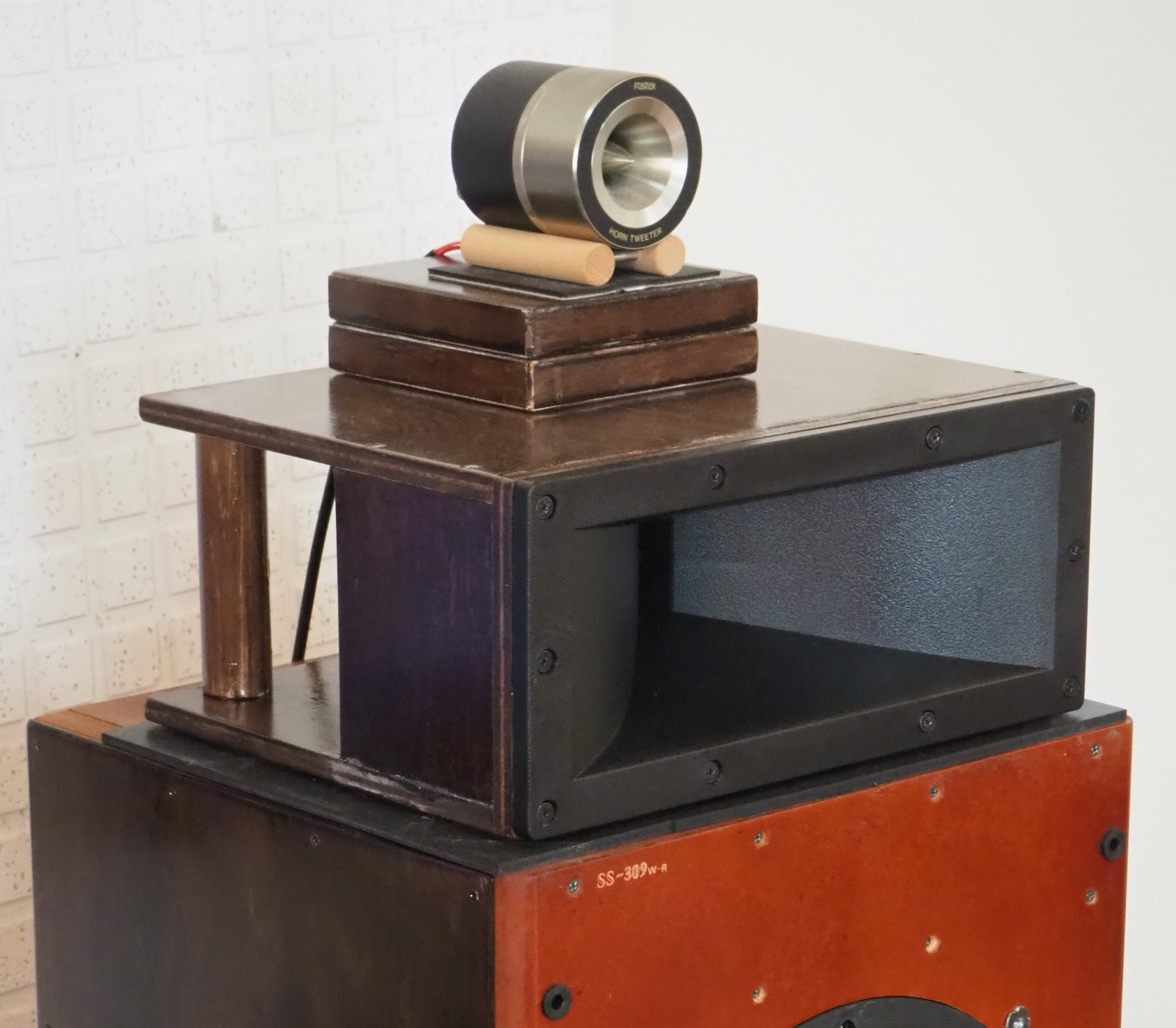

構成	使用ユニット：フォステックス T925A（ホーン・ツィーター）、Classic Pro ED3402＋H4401（ホーン・スコーカー）、フォステックス FW305 （ウーファー）. エンクロージャー方式：密閉型.

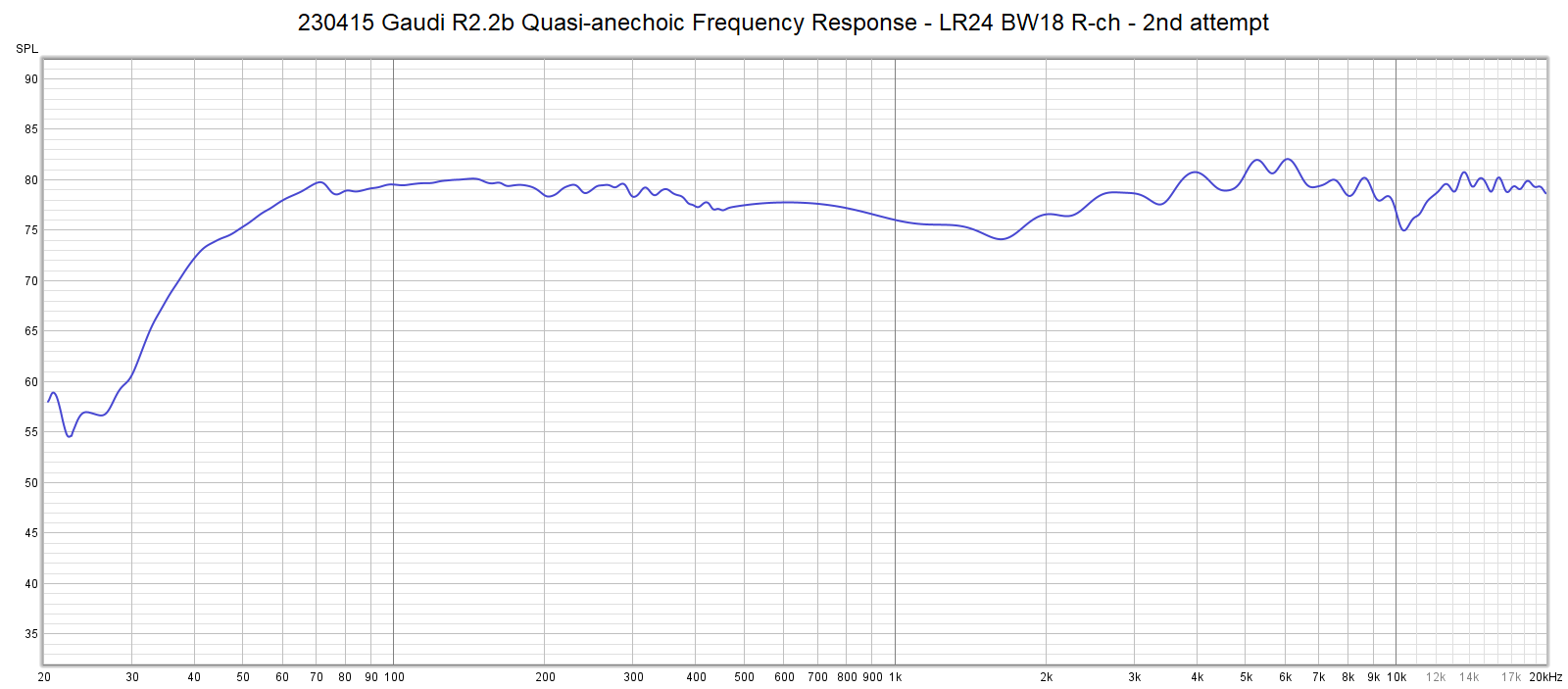

概略仕様	周波数特性：25Hz～40kHz. 能率：108dB/W (ツィーター), 106dB/W (スコーカー), 95dB/W (ウーファー), (@1m). 寸法：402mm(W) x 752mm(H) x 352mm(D)（ウーファー部）．重量：？kg（ケーブル含む）．
コスト	ツィーター：約5万6千円、スコーカー：約1万円、ウーファー：約4万4千円、エンクロージャー：約8万円、 合計：約19万円.

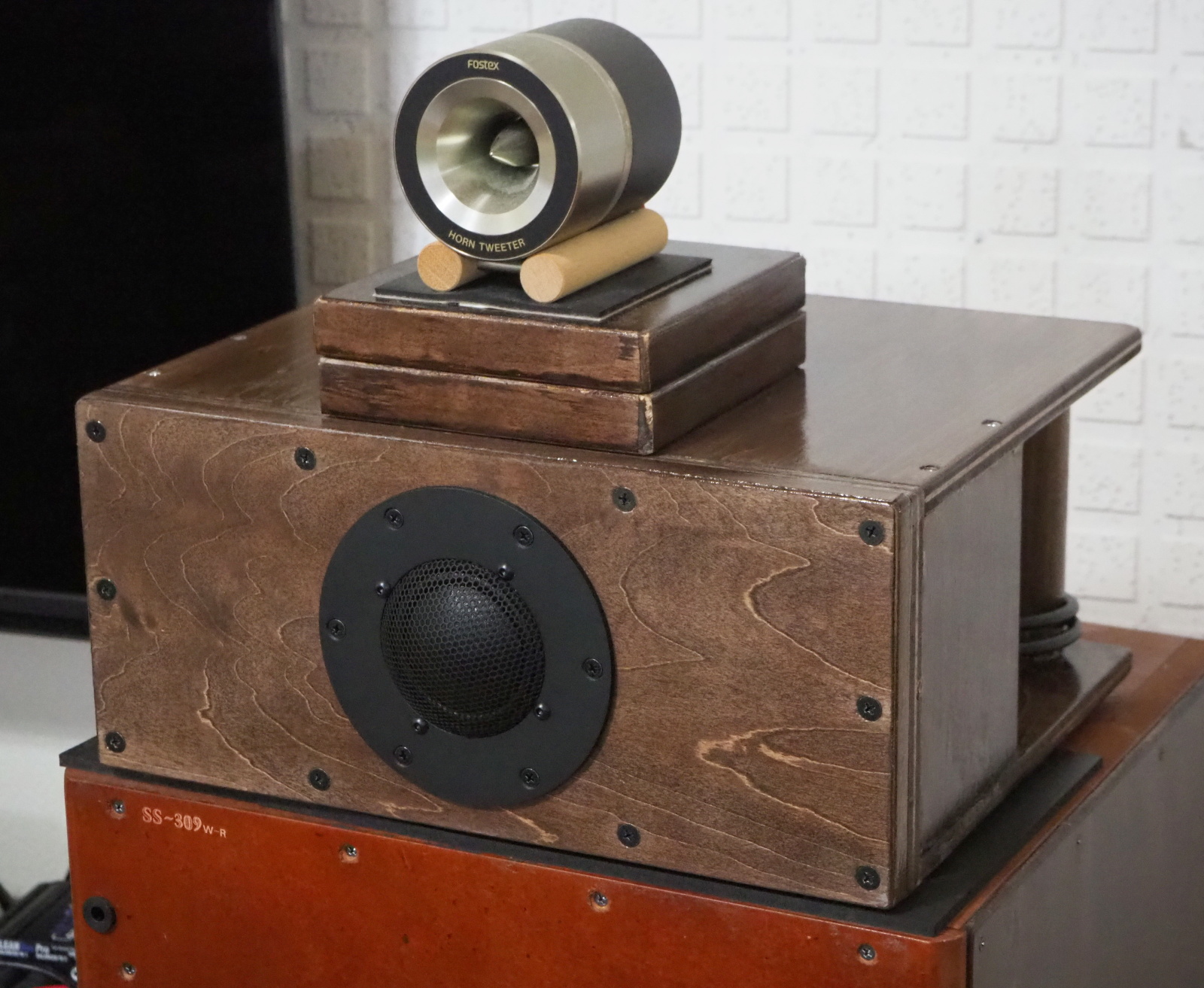

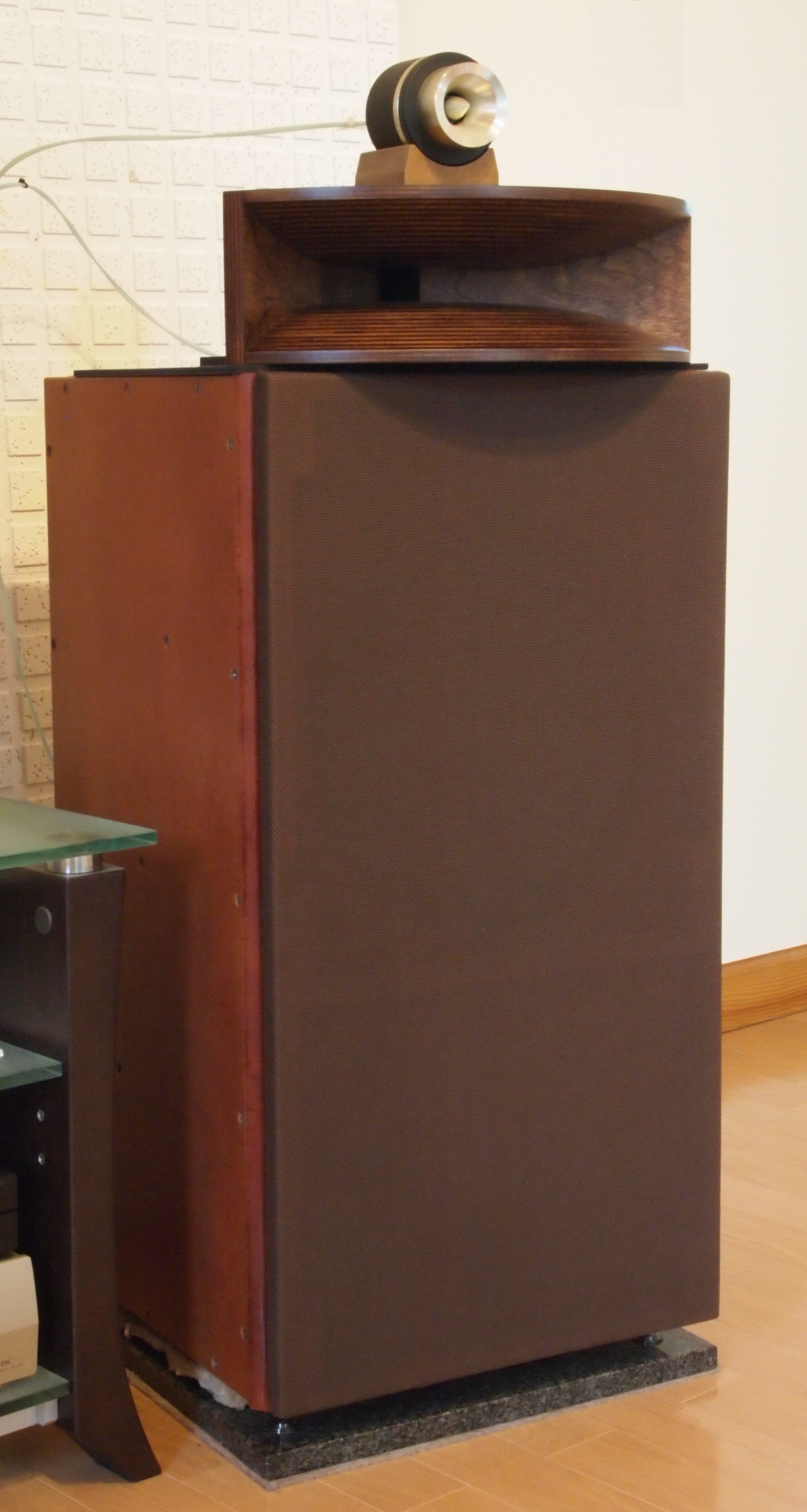

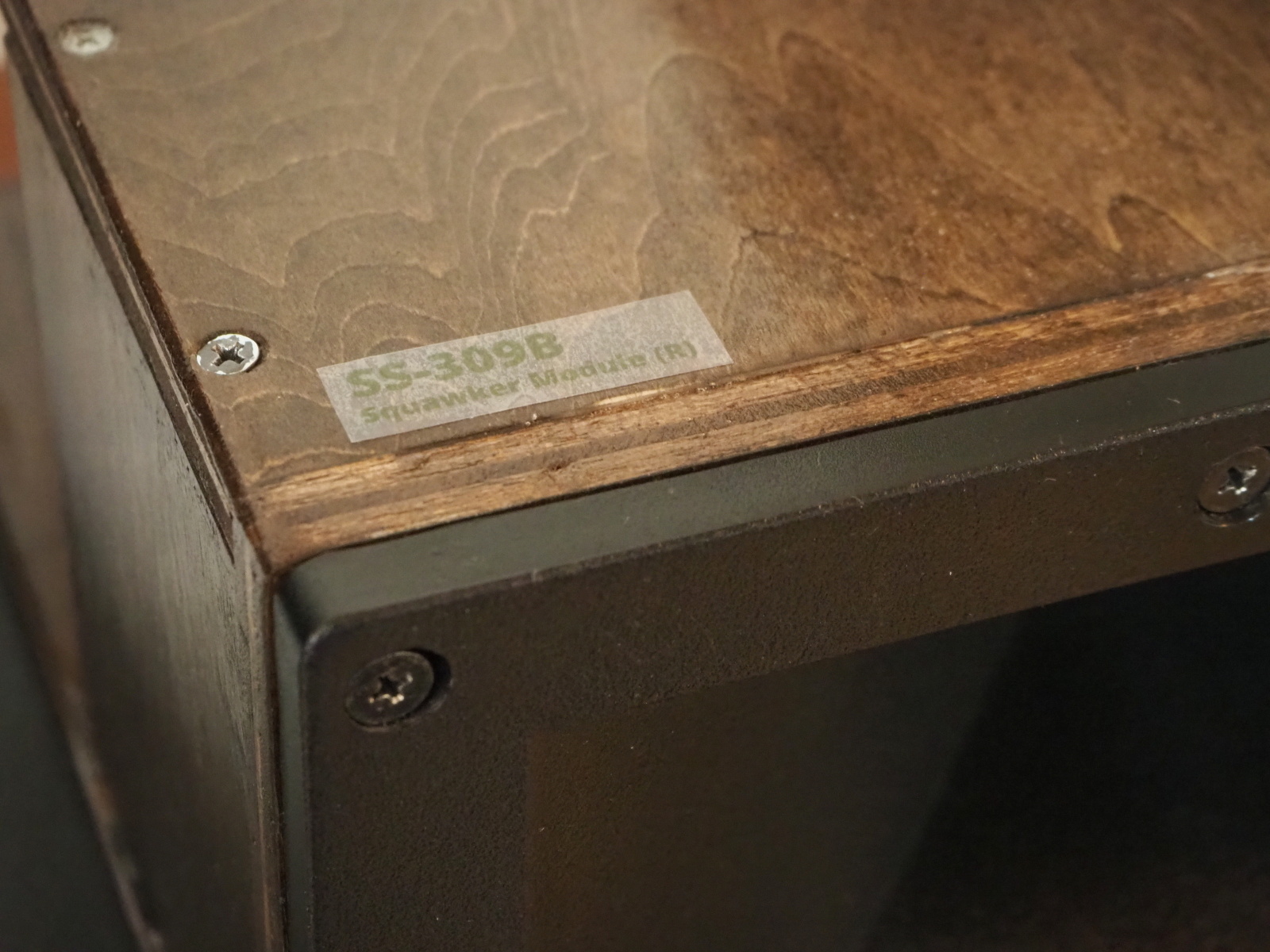

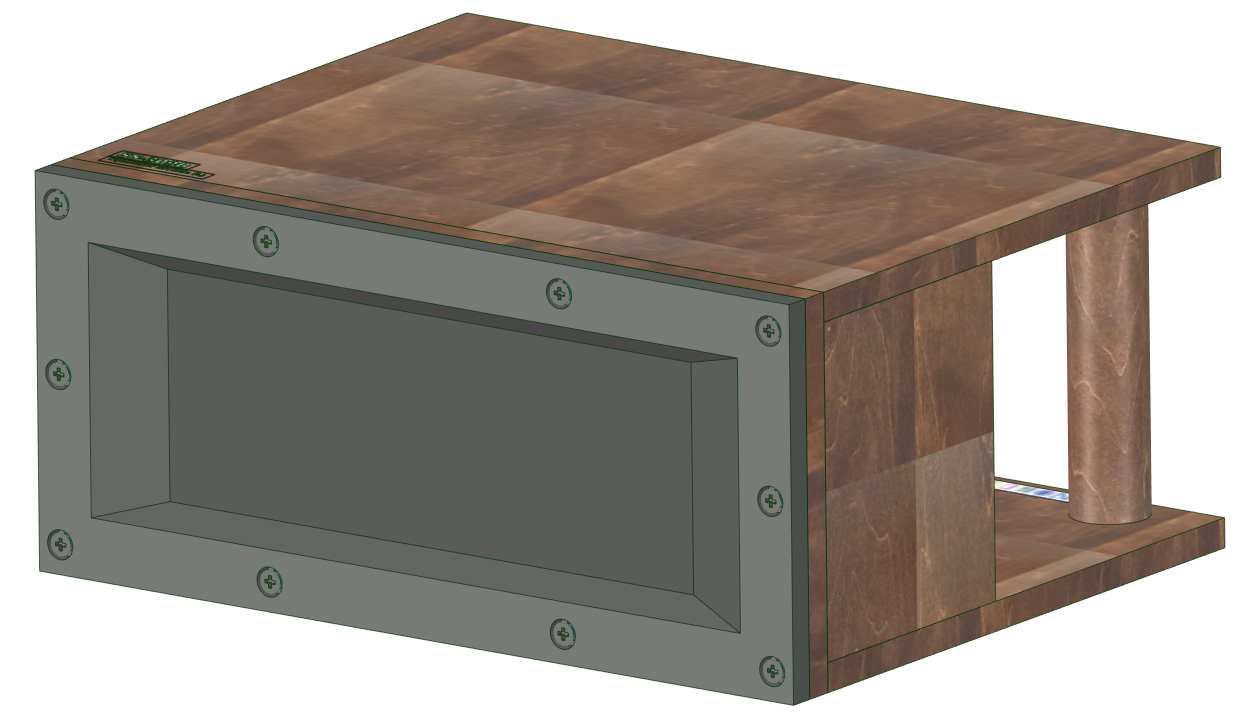

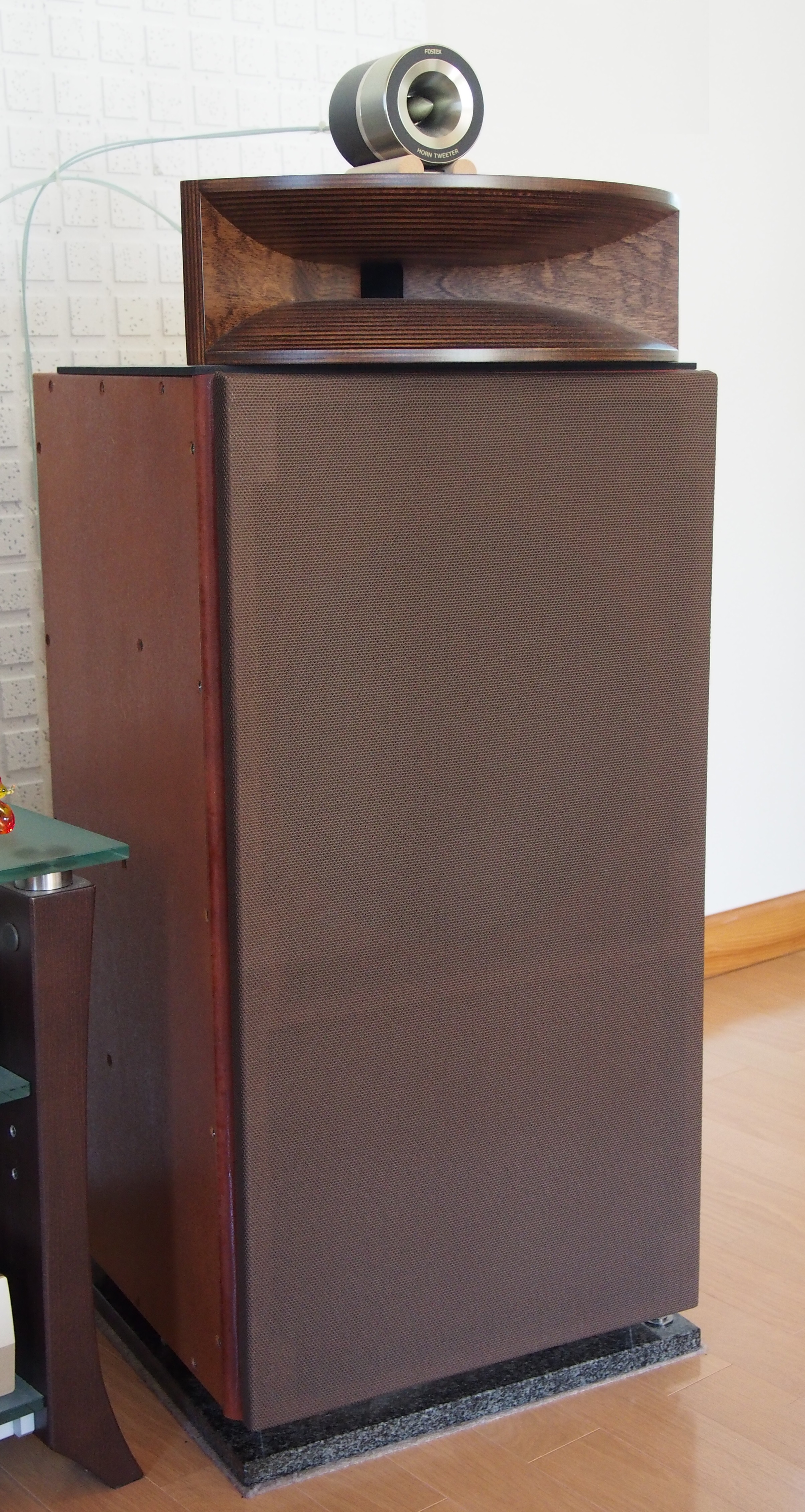

履歴	2001年製作．2012年改良(Rev.A)．2023年改良(Rev.B)．現在 Gaudi II で使用中． （Rev.B の詳細は、このページの後半をご覧ください）

---

コンセプト

本機は、Gaudi の中核コンポーネントとして製作しました。私にとっての理想的（設計当時の）なスピーカーを具現化したものです。

30cmウーファーにホーン型のスコーカーと ツィーターを組み合わせた3ウェイスピーカーは、オーディオを始めたばかりの13～14歳の頃（1970～71年）から理想的スピーカーとして構想していました。16～17歳の頃、頻繫に秋葉原のオーディオショップやオーディオメーカーのショールームを訪ね歩くようになって、この想いはさらに強固になりました。
1974年に、このような3ウェイ・スピーカーをマルチアンプで駆動するシステムを設計し、製作に着手しました。Gaudi プロジェクトのスタートです。
このコンセプトを最初に実現したスピーカーが SS-307 です。ただ、ホーン・スコーカーはとても高価なので、フルレンジ・ユニットで代用しました。

SS-307 は設計が未熟で満足のいくものではありませんでした。そこで、基本設計はそのままに細部を改良した本機 SS-309 を製作しました。2001年のことです。
本機は満足度が高く、引き続き Gaudi II でも使用することにしました。

なお、従来は本機をスピーカー・システムと呼んでいましたが、本機にはネットワークが内蔵されていなく、マルチウェイ・スピーカーとしては不完全なので、スピーカー・サブシステムと呼ぶことにしました。

愛称とテーマ音楽

元々本機には愛称はなかったのですが、Gaudi II の要求を満たすために Rev.B へ改良する計画を立てたとき、名前を付けたくなりました。
ホーン型スピーカーは1980年代以降下火になり、今では珍しいスピーカーとなりました。そこで、伝統を意味する「Trad」という名前を思いつきました。私はレトロ趣味ではありませんが、古くても良いものであれば使い続けるつもりです。「伝統」という言葉は、古くても良いものであり、未来に残すものという意味合いがあります。

テーマ音楽は、鈴木勲の「Play Fiddle Play」としました。
私が30cmウーファーにこだわったのは、超低音までゆとりをもって再現したいと考えたからです。本機のテーマ音楽にはぜひ低音楽器をフィーチャーした楽曲を選びたいと思いました。
ベーシストがリーダーを務めるバンドは数多く存在しますが、ベースがリードする演奏はあまり聞いたことがありません。ベースが前面に出て演奏するスタイルは、私が知る限り鈴木勲しか思い当たりません。ジャコ・パストリアスがそれに近いですが、鈴木勲ほどではないと感じます。ベースは伴奏楽器であり、縁の下の力持ちとして扱われがちです。
[Play Fiddle Play (PlayFiddlePlay.mp3)]
演奏： 鈴木勲カルテット、菅野邦彦 （LP, 鈴木勲カルテット＋1, Blue City, Three Blind Mice TBM-24）

---

ここから先は、旧ホームページ（とのちのオーディオルーム）からコピーした内容です。本機を製作した2001年から2013年のツィーターの交換までの期間における、設計、製作、調整、評価を記述しています。
現在と比べると、科学的根拠がない主張をしていたり、評価の仕方が甘かったり（当時は私自身に測定技術がなかったため）、音質評価時に思い込み（プラシーボ効果）の影響が強かったり、今ではちょっと恥ずかしい内容になっていますが、訂正せず、原文のままとしています。

その後引き続き、2021年3月以降の改良とその結果を記載します。

---

コンセプト（旧）

本機はSS-307の改良型です。音質の改善は当然ですが、それ以上にルックスの改善を最優先しました。
SS-307のエンクロージャーは普通のラワン合板でできていて、塗装もせず、ただワックスを塗っただけの仕上げでした。おまけに改良・改造を繰り返した結果、ジャンクのような外観になっていました。それをリビング・ルームに置いて使っていたので、カミさんからは非難ごうごうで、「こんながらくた早く捨ててくれ」といつも言われていました。リビング・ルームのインテリアにマッチするスピーカーの開発が急務でした。

SS-307の基本設計はとても良いと考えていました。Gaudiのページで述べたように、30cmウーファーをベースにした3ウェイ・スピーカーは、私にとって理想のタイプです。世の中には様々なタイプのスピーカーがありますが、私の場合考え方は単純で、重低音を出すためには大口径ウーファー、超高音を出すためにはスーパー・ツィーター、両者でカバーできない中間の帯域にはミッドレンジを使用する、と考えています。もちろん、超低音から超高音まで歪みなく再現できるフルレンジ・ユニットがあればそれを採用しますが、そのようなものは現実的に存在しないし、今後もノーベル賞級の大発明でもないかぎり登場しないと思います。

基本設計はSS-307と同じで、3ウェイのマルチ・エンクロージャー方式です。ウーファー・ボックスを床に置き、その上にミッドレンジ・ボックス、その上にツィーターを置きます。スピーカー・システムというより、各ユニットを積み上げただけとも言えます。マルチアンプ・システム専用なので、ネットワークは内蔵せず、ケーブルは各ユニットから直接引き出します。
スピーカー・ユニットに関しては、SS-307で使用していたものはどれも優秀なユニットですし、新たにユニットを購入するとコストが相当かかるので、そのまま継続して使用します。ただし、ミッドレンジに関しては、フルレンジ・ユニットで代用しているのですが、将来的にホーン型に変更することを前提とします。
フルレンジ・ユニットをミッドレンジに使用する間は、ミッドレンジ部をフルレンジでも使用できるようにします。

---

設計

主要部品の選定

前述のように、スピーカー・ユニットはSS-307で使用していたものをそのまま使用しました。

● ウーファー： フォステックス FW305 （30cm コーン型）

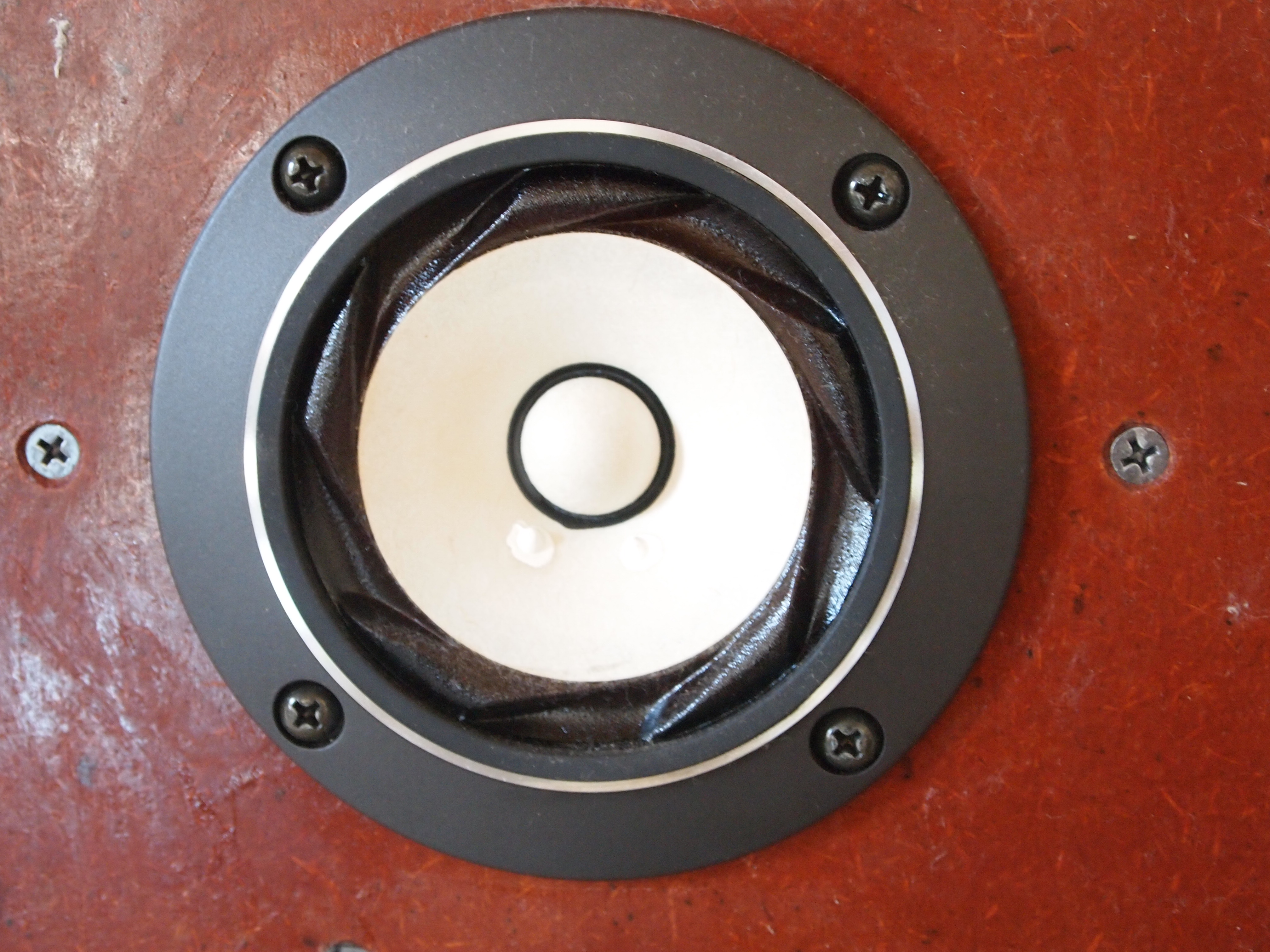

● ミッドレンジ： フォステックス 6N-FE88ES （8cm コーン型フルレンジ）
● ツィーター： フォステックス T925 （ホーン型）

FW305は優れたウーファーだと思います。軽やかな歯切れのよい低音を聴かせてくれますし、地響きのような重低音や肌で感じる風圧のような迫力のある低音も再現可能です。かなり高い周波数まで低歪みで再生するので、クロスオーバー周波数（fc）を高めにしても使えます。もしかすると、こちらのほうが同じフォステックスの上位モデルのW300Aよりも高音質かもしれません。
6N-FE88ESは私が今まで聴いたことのあるフルレンジ・ユニットの中で、最もきれいな音がします。ほとんどのフルレンジ・ユニットは高音域が質的にも量的にも満足できないのですが、このユニットはツィーターとしても使えるのではないか、と思わせるぐらい高音域が充実しています。
T925は1982年から使用している古いユニットですが、特に経年劣化を感じていなかったので、引き続き使用することにしました。

ミッドレンジ・ユニットに関しては、前述のようにこの時点ですでに将来はホーン型に換えることにしていました。また、機種もホーンはフォステックスのH400、ドライバーは同D1405にしようとほぼ決めていました。
H400を選んだ理由は、入手可能な唯一の木製ホーンだったからです。金属製のホーンはホーン自体が共振して鳴いてしまいます。この鳴きを抑えるのはかなり厄介な作業となります。またルックスはどう見ても木製のほうが格好いいので、どうしても木製がほしかったのです。ホーンを生産しているメーカー自体少ないですし、木製となると、フォステックスぐらいしかありません。それで、H400を選ぶことになったのです。このホーンはバッフルを必要とせず、ただウーファー・ボックスの上に乗せるだけで設置できるというのも、選ぶポイントとなりました。フォステックスのウッド・ホーンにはH200、H300というよりサイズの大きな製品もありましたが、本機のウーファー・ボックスに対して大きすぎるので、候補から外しました。
ドライバーのほうは1"スロートに合うものであれば何でもよいので、選択の幅は広かったのですが、やはりフォステックスの製品の中から選ぶことにしました。フォステックス製品は品質が安定して、ばらつきが少なく、安心して使えるところが好きです。候補はD1400とD1405でした。D1400はアルニコ・マグネットを使った最高級品ですが、マグネットが強力すぎて、その漏れ磁束がアナログ・プレーヤーに悪影響を及ぼすのではないかと懸念されたのと、最高級品より一つ下のランクの製品のほうが音がよい、というのはよくある話なので、廉価版のD1405を選定しました。

ケーブルもSS-307と同じものを使用しましたが、どのようなケーブルだったか記録が残っておらず、かすかに残っている記憶を書くと以下の通りになります。

● ウーファー： モガミ電線の同軸型ケーブル。型番失念。[2015/01/28訂正] {NEGLEX 2497}
● ミッドレンジ： 日立電線の最も売れ筋のスピーカー・ケーブル、ピンクのシースだった。型番失念。
● ツィーター： 全然記憶になし。ただし、かなり高価なケーブルだったと思う。[2015/01/28訂正] {TARA Labs Prism Claraというケーブル。それほど高価ではなかったようだ}

エンクロージャーの材料にはMDFを使用することにしました。MDFは振動を吸収する性質を持ち、マンションの床材などに使われ普及しました。フローリングの下にMDFを敷いておくと、足音等の振動が吸収され、階下に聞こえないそうです。MDFは木材の繊維を使用していますが、木材そのものではなく、木目がないので、板取りも自由にできます。木質系材料としては割と軟らかめなので、加工が容易なのも不器用な私にとってはありがたい特質です。突板仕上げなどはせず、MDFのみでエンクロージャーを造ることにしました。

ウーファー・ボックスの設計

方式はバスレフ式としました。「シンプル・イズ・ベスト」を標榜するのであれば、密閉式を選ぶべきところですが、密閉式は組み立てた後に低音の調整をするのが困難なので、バスレフ式を選びました。設計時にはマンションに住んでいましたが、その頃すでに将来は一戸建てに引っ越すつもりでいたので、低音の調整ができることは必須でした。

狙った低域特性は、30Hzまでフラットに出す特性を目標にしました。特に低音を強調するようなことはしないことにしました。このことは、再生時にはかなりの大音量で聴くことが前提ということです。Gaudiのプリアンプにはラウドネス・コントロールやトーン・コントロールがないので、フラットな特性を得るためにはかなりの大音量にする必要があるのです。

箱の寸法・容積は、メーカー指定箱を参考にしました。ただし、外形の幅は、フォステックスのウッド・ホーンH400を将来的に導入することを前提としていたので、H400を上に乗せて様になるように402mmにしました。板厚は厚からず、薄からずの21mmとしました。内寸は、360（W) x 710（H) x 310（D）mmで、内容積は約80lとしました。指定箱の75lよりもほんの少し大きめの箱となりましたが、補強材の体積を考慮すると実質はほぼ同じ容積です。

板の接合は単純にイモつぎとします。主に接着剤で接合します。補助的には木ねじも使用しますが、接着剤が固まるまでのハタ金がわりです。
片側の側板だけは接着せず、木ねじのみで固定します。多くのスピーカーは裏板が取り外しできるようになっていますが、本機の場合、メンテナンス時は側板を外します。

バスレフ・ポートは背面につけることにしました。ユニット背面から出る音がポートから漏れ、前面から出る音と干渉するのを少しでも防ぐためです。
バスレフ・ポートには、Tritec社のBR-70という長さ可変型のチューブを採用しました。このチューブをサブバッフルに取り付け、サブバッフルをウーファー・ボックスにねじ止めする構造にしました。ポートは簡単に取り外して、長さを調整できます。

[ウーファー・ボックス寸法図 (SS-309WooferBox.pdf)]

バスレフ・ポートの設計は、私がスピーカー造りの教科書としている「山本武夫監修：Hi-Fiスピーカーとその活きた使い方」に掲載されている手順と公式をExcelファイルに入力し、それを利用して行いました。ものの5分ぐらいで設計できてしまいました。

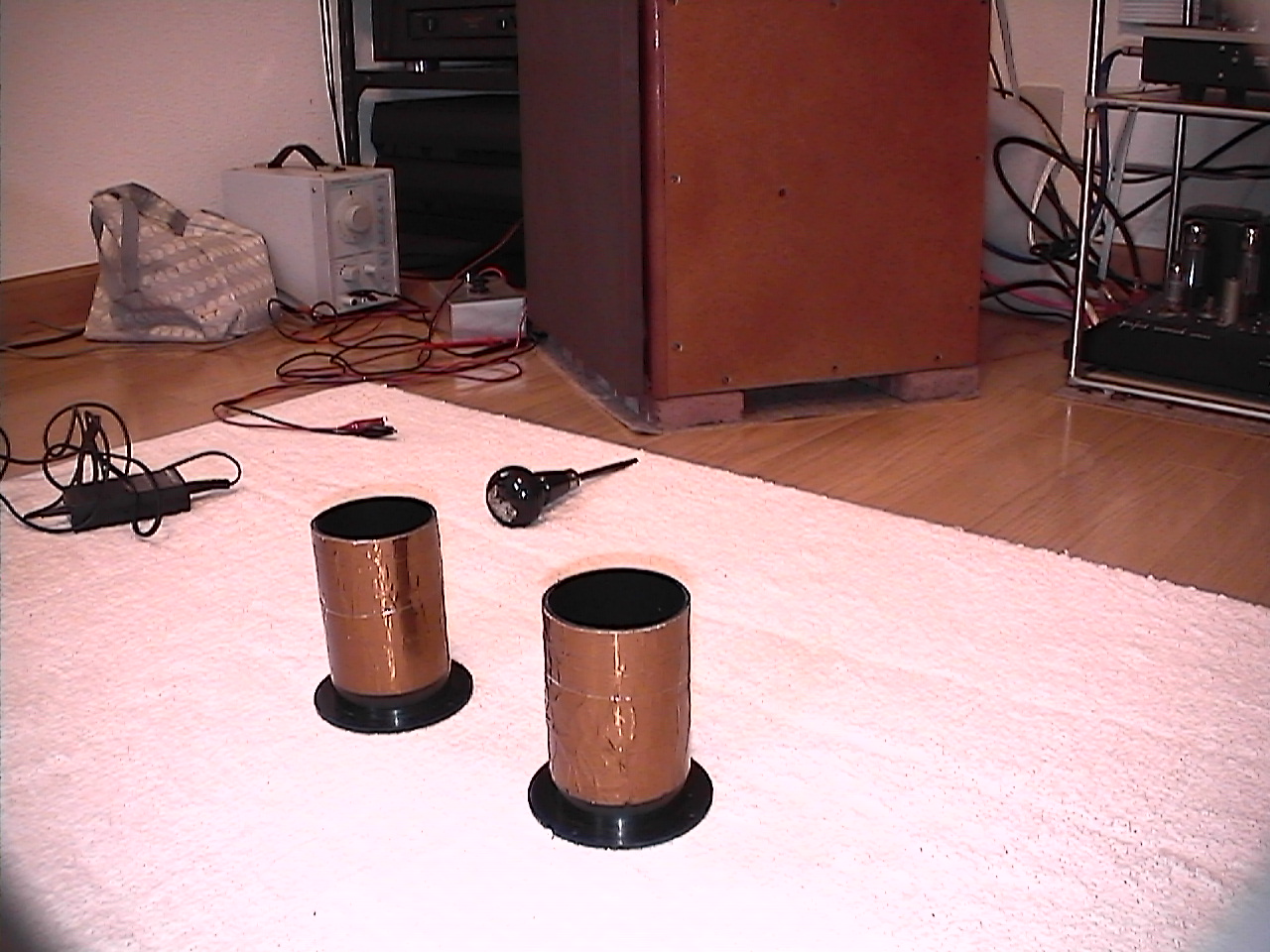

目標ポート共振周波数（fb）は30Hzとして設計開始しましたが、計算の結果、fbは約28Hzが適当だとわかりました。結局、ポート長はBR-70の最短の長さとなりました。BR-70は筒を2重にし、外側の筒をスライドすることによりポート長を可変する構造になっているのですが、外側の筒は廃棄し、内側の筒だけ使うことにしました。

[ウーファー・ボックスのポート設計シート (WooferBoxPortDesign.pdf)]

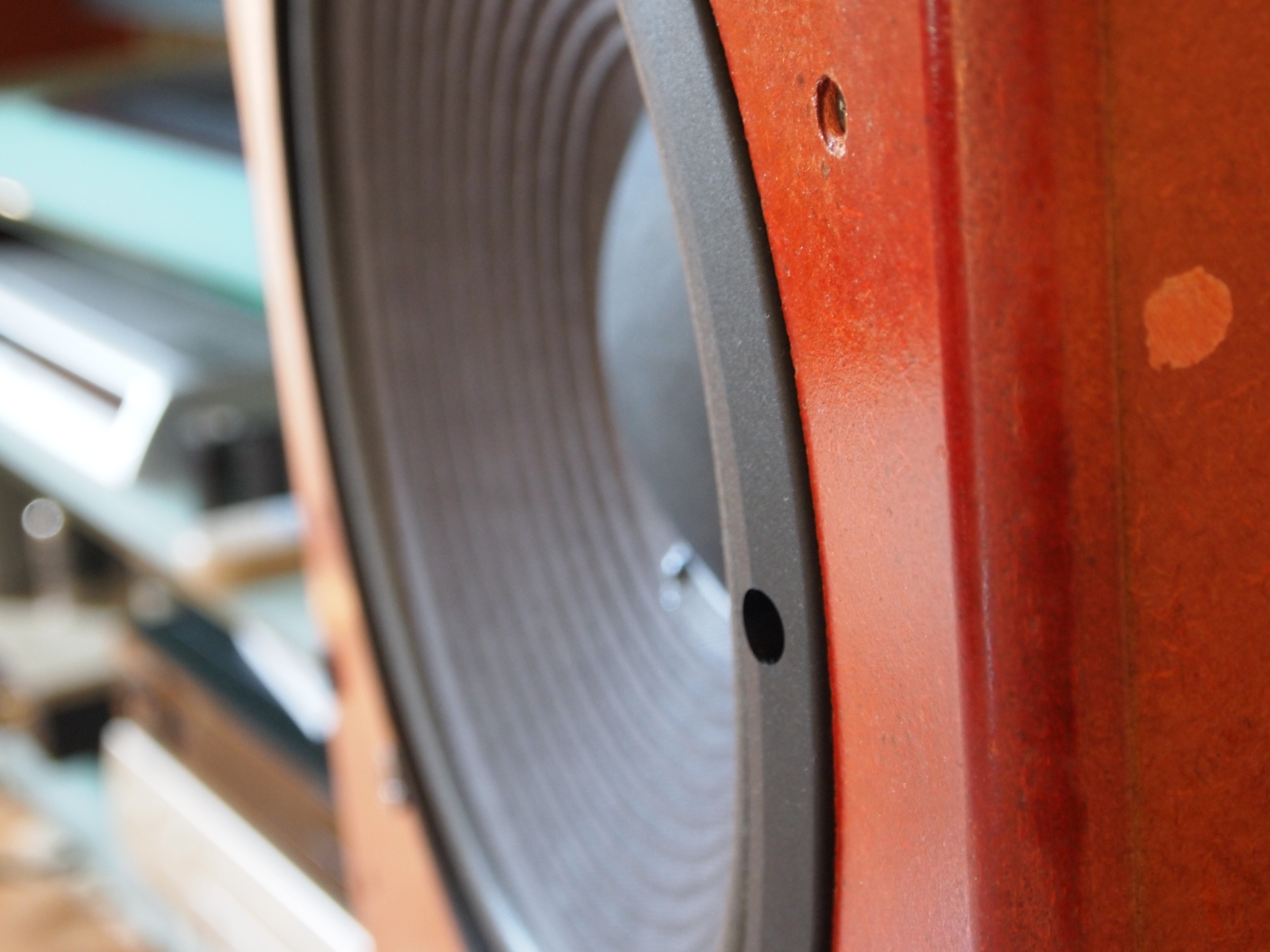

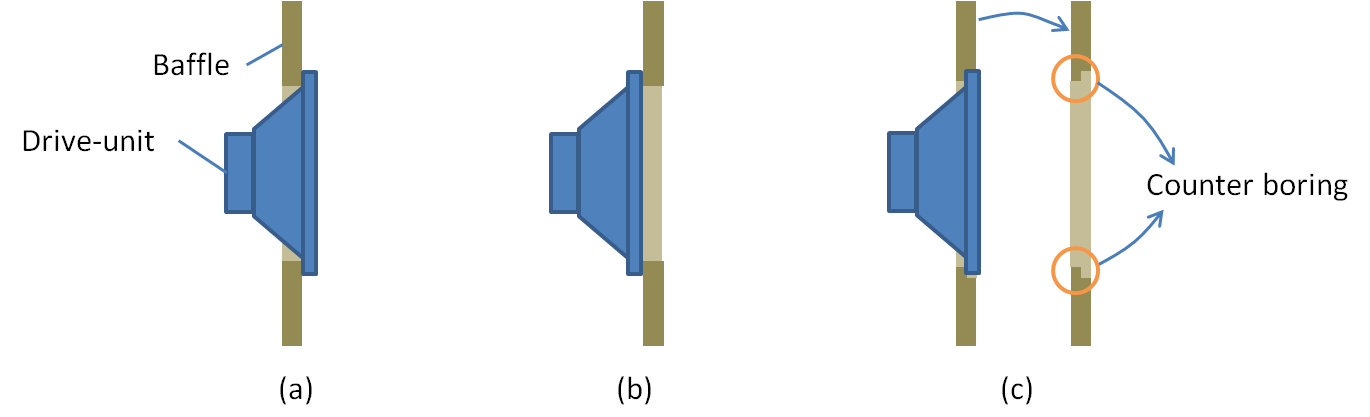

スピーカー・ユニット（LS unit）の取り付け方法には、主に下図のような3種類があります。
(a)は最も簡単な方法で、箱の外側からユニットを取り付けます。ユニットの取り付け・取り外しを箱を分解しないでできるのが長所ですが、バッフル面にユニットのフレームが出てしまうのが欠点です。バッフル面に凹凸があると、音響的歪みを発生するので、なるべくユニットのフレームが外側にはみ出さないようにしたいのです。
(b)は箱の内側からとりつける方法です。この方法は音質的に不利です。バッフルが厚い場合、ユニットの前に短い円筒を付け加えた形になります。この円筒は周波数特性（ｆ特）に影響し、ピーク・ディップが発生します。これをキャビティ効果といいます。
(c)はユニット・フレームのはみ出しを減らすために、ユニット取り付け穴周辺をザグリ、その部分だけバッフルを薄くする方法です。

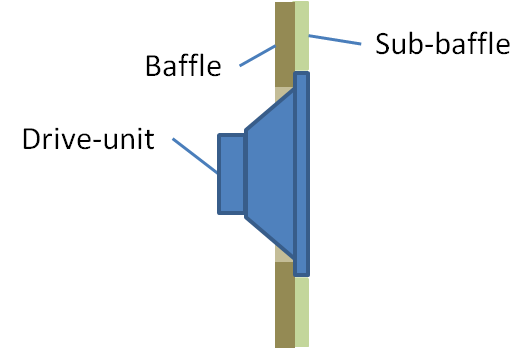

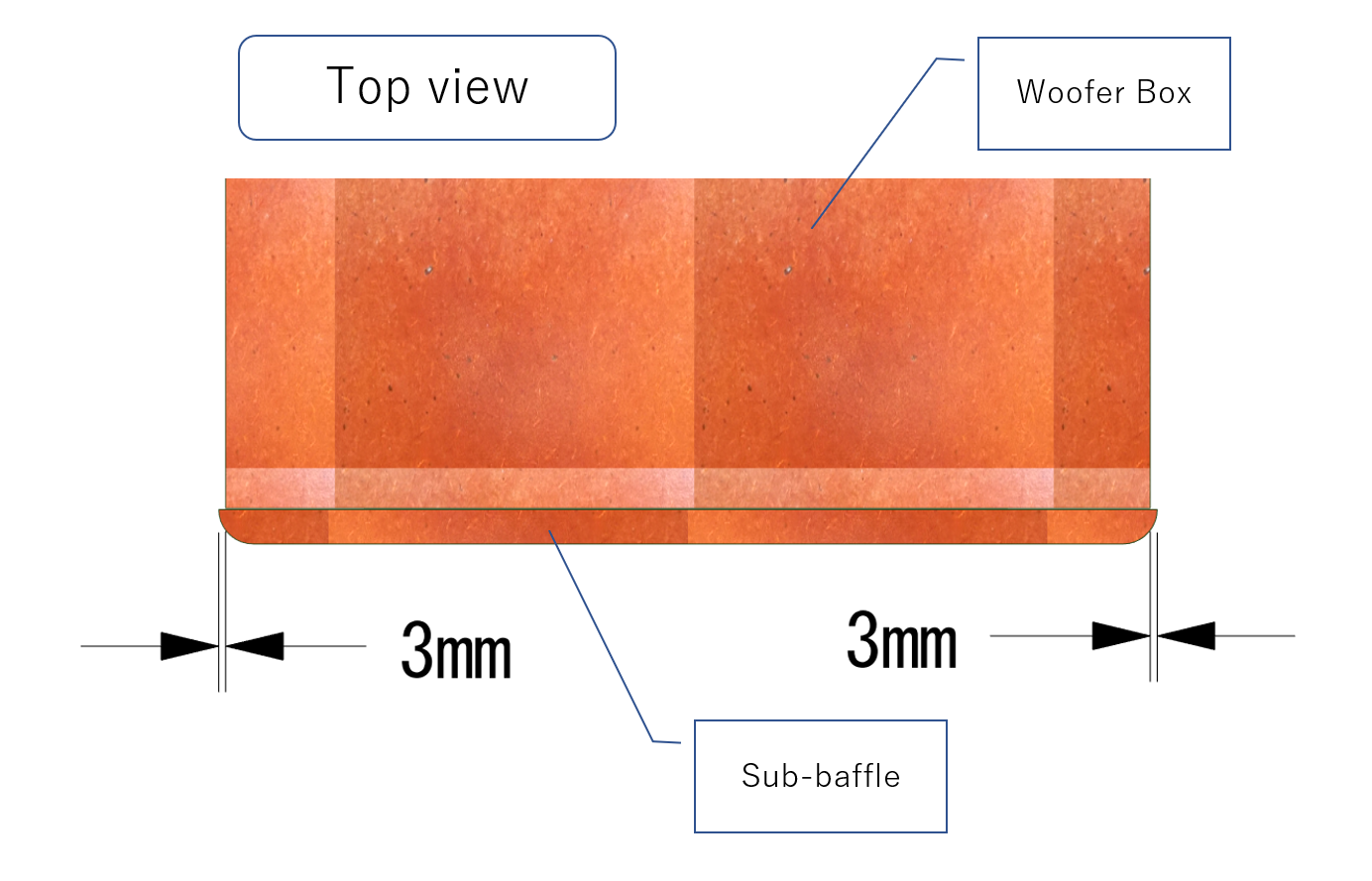

(c)の方法が一番良さそうですが、残念ながら不器用な私には、ザグリはできません。そこで一計を案じました。(a)の方法に、サブバッフルを取り付けることにより、ユニットとバッフルを面一にする方法を考えつきました。サブバッフルの厚さは、バッフルの外側に出るユニットのフレームの厚さと同じにします。FW305の場合、約15mmなので、サブバッフルの厚さは15mmとしました。ユニット取り付け部にはユニットのフレーム径プラスαの径の穴をあけます。



この方法には、バッフル面を面一にする効果以外にも利点があります。バッフルがトータルで36mmとかなり厚くなるので、質量も増します。エンクロージャーにはユニット背面から出る音を箱の中に閉じ込める機能の他に、ユニットを空間の一点に固定する機能があります。重いバッフルはメカニカル・アースというほどではないにせよ、そのイナーシャによりユニットを動きにくくします。また、ザグリを入れる場合と違い、ユニット取り付け部の強度が落ちません。
サブバッフルはバッフルに木ねじで取り付けます。接着剤は使いません。将来ユニットが故障した際に、同じモデルが入手できるかどうかわからないからです。サブバッフルを交換することにより、他のユニットを使えるようにする、という配慮です。

補強材は3種類用います。箱の内側の各辺には、箱の組み立て時に18mm角のスプルース材をサンとしてつけます。バッフルと裏板は40mm径のアメリカ・ヒバ材の丸棒で連結します。天板と底板以外は30mm角のラワン角材で補強します。各補強材の形状と取り付け位置はウーファー・ボックス寸法図に青色で書き込んだ通りです。

MDFは、定尺の21x1820x910mmを2枚、15x1820x910mmを1枚購入し、そこからウーファー部、ミッドレンジ部双方の部品を切り出すことにしました。板取り図の中で、各部品に記号がついていますが、それは下表のような凡例になっています。それぞれサイズが大きいものと小さいものがありますが、大きいほうがウーファー・ボックス用、小さいほうがミッドレンジ・ボックス用です。

F	バッフル
S	側板
K	裏板
T	天板
B	底板

[板取り図 (CuttingPlan.pdf)]

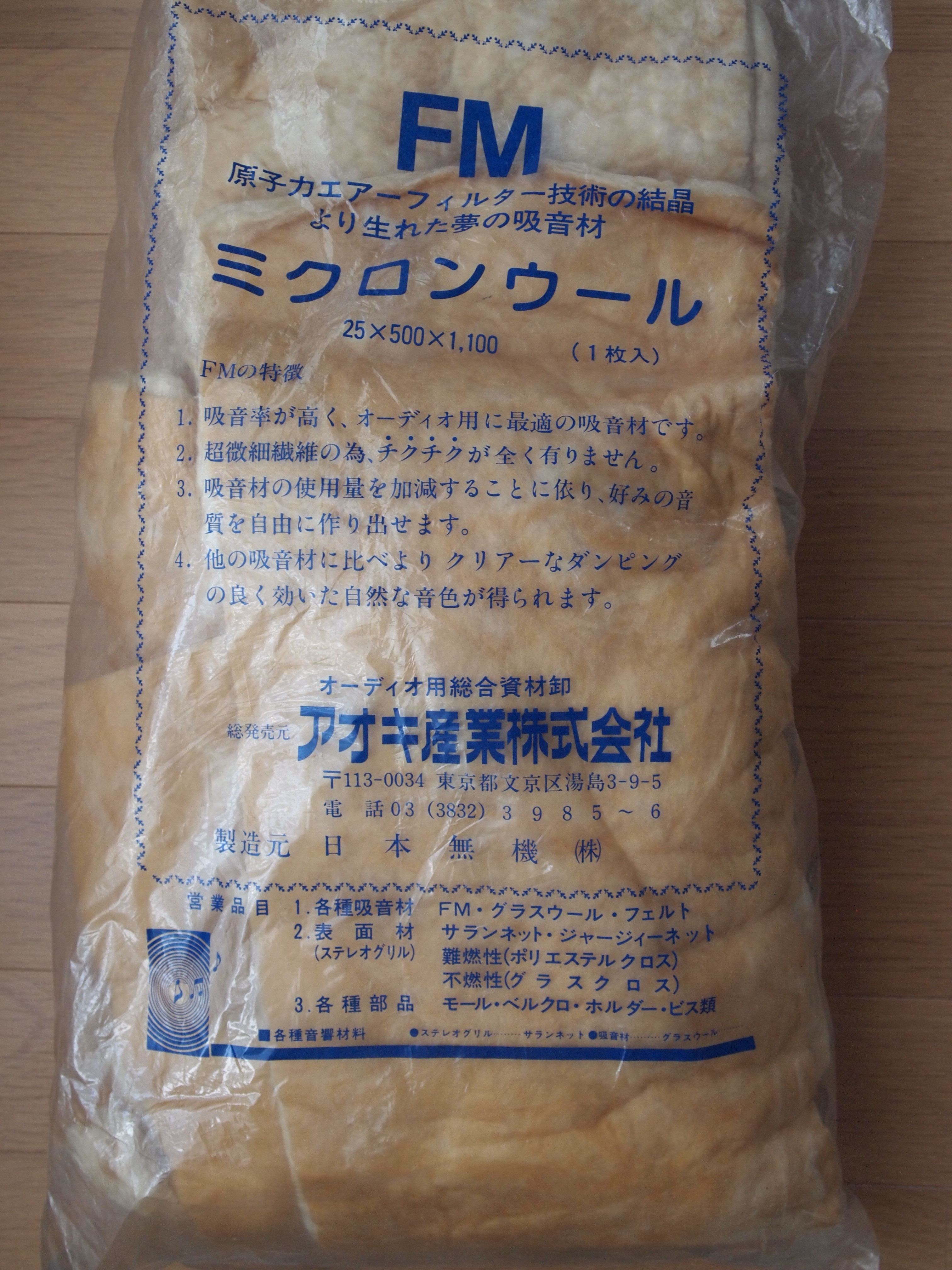

吸音材として、日本無機のミクロン・ウールを採用しました。グラスウールよりもはるかに微細な繊維を使用しているため、吸音率が高く、量が少なくとも充分な効果が得られます。

バッフルのエッジにRをつけないと、回折現象により、音響的な歪が発生するというのが定説になっています。実際にはその歪は微々たるもので、現にバッフルにRをつけていないのに音質の良いスピーカーはたくさんあります。しかし、装飾的な意味合いもあるので、本機でもバッフル（正確にはサブバッフル）にRをつけてみることにしました。
そのための工具を自作することにしました。それについては、「製作」の項で説明します。

部品の加工誤差により、出っ張りや引っ込みができてしまう可能性がありますが、それらはすべて背面に現れるように工夫しました。

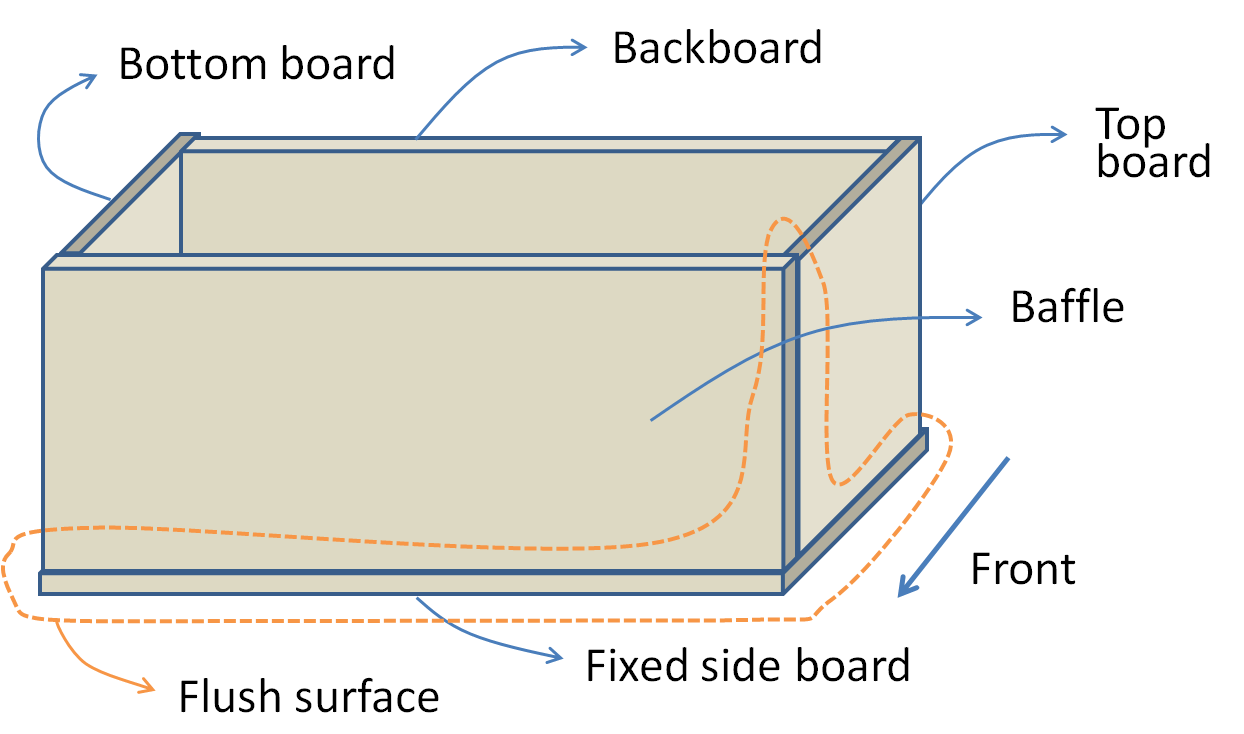

組み立て時には一方の側板（以後、固定側板と呼ぶ）を水平に置いて、その上に他方の側板以外の部品を木工用ボンド使って取り付けていきます。ほぞ・みぞがないイモつぎなので、ボンドが乾くまでは若干接合部をずらすことができますので、前面を優先に面一になるように部品位置を調整します。次に天面を優先します。微調整がすんだら、部品同士木ねじで固定します。
接着しない側板（以後、非固定側板と呼ぶ）を取り付ける側の木口は、サンダーによって出っ張りを削り、さらにゴムシートを木口に貼ることによって機密を保ちます。
サブバッフルは箱が完成した後、最後に木ねじでバッフル上に取り付けます。

仕上げ・塗装に関しては、あまり凝ったことはしたくない、というか作業する場所がないので、大したことはできません。しかし、本機の最大のコンセプトはルックスですから、何も仕上げしないわけにもいきません。

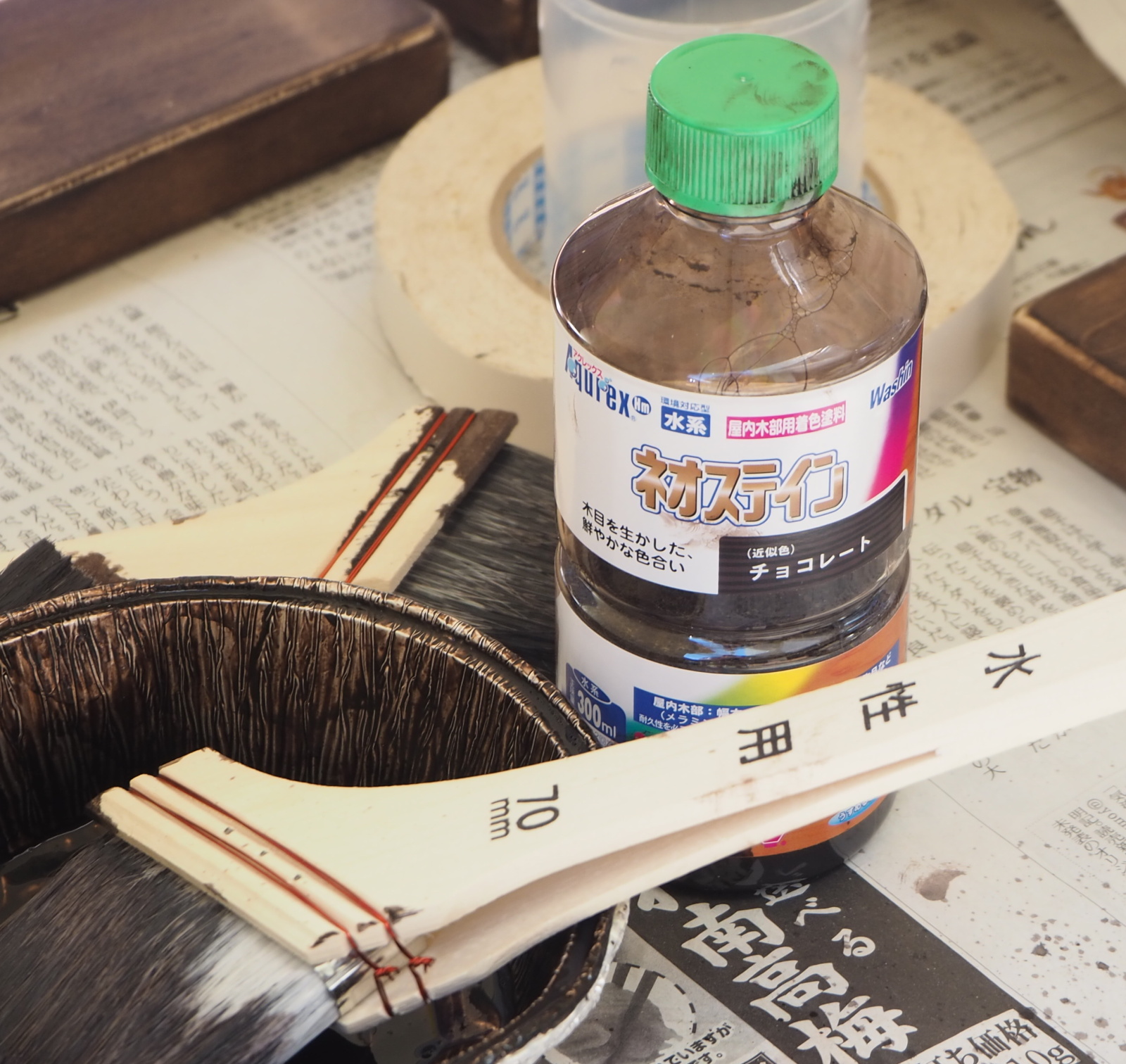

MDFの実物を見たところ、滑らかな表面なので、軽くサンダーをかけた後、直接塗装をすることにしました。塗料には、一番手間がかかりそうにない着色ニスのスプレーにしました。色はメープルにしました。その上にインスタント・レタリング（インレタ）を貼り、さらにクリアニスをスプレーします。

グリルも必須アイテムです。私はスピーカー・ユニットがむき出しになっていても気にならないどころか、むしろかっこいいと感じるのですが、カミさんはユニットに限らず機械的なものをむき出しにすることをことのほか嫌います。
エンクロージャーのサンに使った18mm角のスプルース角材を使ってフレームを組み、それにサラン・ネットをステープル止めしてグリルの形にします。簡単に取り外しができるように、市販のグリル・ホルダーを用います。グリル・ホルダーのオス側をグリルに、メス側をエンクロージャーに取り付けます。
ちなみにサラン・ネット、グリル・ホルダー、また前述のミクロン・ウール、バスレフ・ポートのBR-70は、いずれも秋葉原の旧ラジオ会館4階にあった木村無線で購入したものです。

[グリル図面 (WooferGrille.pdf)]

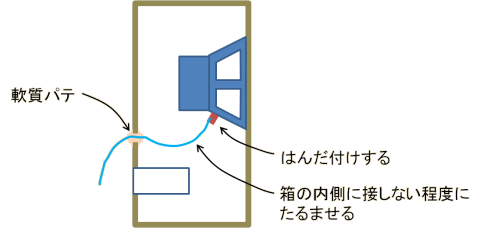

ケーブルはユニットに直接半田付けし、そのまま外部に引き出します。後々ケーブル交換をするときには多くの工数がかかりますが、インピーダンスが低く、大電流が流れるパスに接点を入れてはいけない、というのが私が長年の経験で学んだことなので、本機でも、直付け・直出し方式を採用しました。



ミッドレンジ・ボックスの設計

ミッドレンジ・ボックスも、フルレンジとしても使えるようにバスレフ方式にしました。ウーファー・ボックス同様リアダクト式です。
6N-FE88ESはバックロード・ホーン用に設計されていて、メーカー指定箱もバックロード・ホーンです。振動系がかなりオーバー・ダンピングになっているので、バスレフにしても低域が不足することが予想されます。しかし、Qを上げて低域にピークをつくる等の対策は行わず、また低域限界も欲張らず、fbはあまり低くせず、fbまではフラットで、それ以下はストンと落ちる典型的なバスレフの特性を目指しました。
6N-FE88ESのf0は110Hzなので、fbは100Hzを目標とし、ウーファー・ボックスと同様の方法で設計しました。

[ミッドレンジ・ボックスのポート設計シート (MidrangeBoxPortDesign.pdf)]

バスレフの設計の結果、箱の容積は6.9Lに決定しました。寸法はまず幅を優先し、内寸360mm、外寸402mmに決定しました。これはウーファー・ボックスの幅と合わせるためです。次に高さを内寸120mm、外寸150mmと、低めにしました。高さは低めにしておかないと、ミッドレンジ・ユニットとツィーターの間隔が大きくなってしまうためです。奥行きは自動的に内寸160mm、外寸190mmとなりました。

材料のMDFボードはウーファー部と共用とします。側板のみ21tとし、それ以外はウーファー部のサブバッフルと同じ15tとします。
バスレフ・ポート用のチューブは、フォステックスP49を設計値の長さにカットして使用することにしました。

板の組み方はウーファー・ボックスと同じです。バッフル、裏板、天板、底板の幅は内寸と同じ360mmで2枚の側板の間に挟まれる形となります。組み立て方もウーファー・ボックスと同じで、一方の側板を水平に置いて、その上にバッフル、裏板、天板、底板を木工用ボンドで接着して組み立てます。

［ミッドレンジ・ボックス寸法図 (SS-309MidrangeBox.pdf)］

ミッドレンジ・ボックスは小さいので、特に補強材の使用は考えませんでした。

バッフルはウーファー・ボックス同様2枚重ねとしましたが、ユニットとバッフル表面を面一にするためではなく、単純にバッフルの質量を増すためです。6N-FE88ESのフレームは、単純に外付けすればよいデザインになっています。
ウーファー・ボックスと同様、サブバッフルはバッフルに木ねじで取り付けます。接着剤は使いません。

吸音材には、ウーファー・ボックスと同じミクロン・ウールを使用しました。

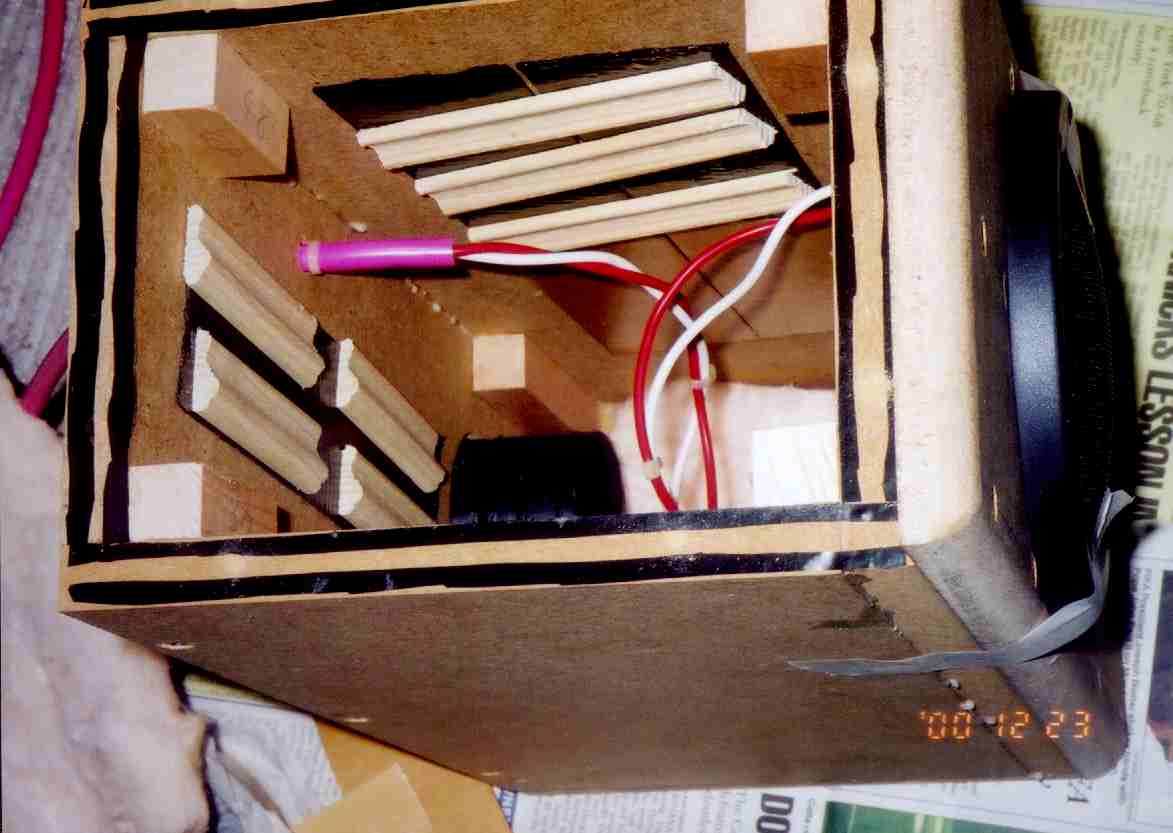

定在波対策として、天面と底面の内側に細いかまぼこ状の木材を多数貼ることにしました。内側をでこぼこにすることにより、音波を拡散し、定在波を防ごうという狙いです。後に、これだけでは十分ではなく、追加の対策を施すことになります。

回折現象対策はウーファー・ボックスと同様サブバッフルにRをつけることにしました。

加工誤差対策もウーファー・ボックスと基本的に同じです。背面に誤差を集中させるようにします。
ただし、板取りとカットの順序の関係で、2枚の側板に挟まれる格好になる、バッフル、裏板、天板、底板は正確に同じ幅にカットされるはずです。従って、側板をねじ止めする木口はきれいに面一になるはずです。
念のため、もう一度板取り図を下記に示します（「ウーファー・ボックスの設計」の項で示したものと同じです）。

[板取り図 (CuttingPlan.pdf)]

グリルはウーファー・ボックスのものと共通のデザインとします。構造も同じで、サイズが違うだけです。

[グリル図面 (MidrangeGrille.pdf)]

ケーブルの引き出しも、ウーファー部と同様、直付け・直出しとします。

---

製作

木工

今まで板の切断はのこぎりで切るか、電動丸のこを借りてきて切るかしていました。しかし、今回はマンション住まいで充分な工作スペースがないことと、部品点数がかなり多いので相当手間がかかることから、初めて業者にカットしてもらうことにしました。
正確な直方体で、密閉度の高い箱を作るには、部品の加工精度は0.1mm以内でないと駄目だ、というのが定説ですが、それだけの精度で加工する業者では、かなり料金もかかりそうなので、材料を調達するドイト（その頃家の近くにあったホームセンター、今はすでに閉店している）でカットしてもらうことにしました。
ドイトの場合、精度は1mmということでしたが、スピーカーのエンクロージャーに使う板なので、なるべく精度を上げてくれと頼んだところ、係の人が結構職人気質の人で、できる限りのことはする、と引き受けてくれました。案ずるより産むがやすしで、切り出した部品の精度はかなり高く、誤差はほとんどありませんでした。

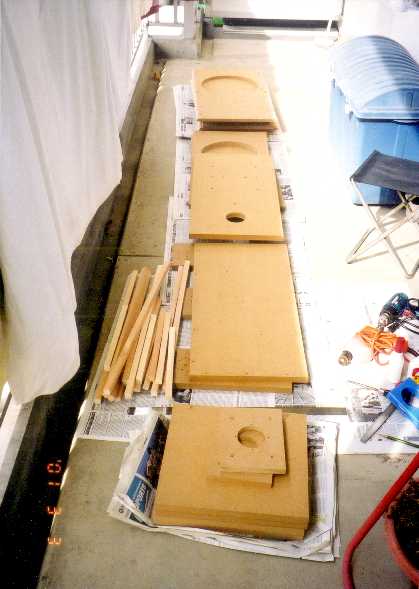

ウーファーの取り付け穴のような大きな穴は、本来ドイトではカットしてくれないそうですが、これもやってもらえました。右の写真は出来上がったウーファー・ボックス用部品です。

サンや補強材、グリル用の木材は自分でカットしました。

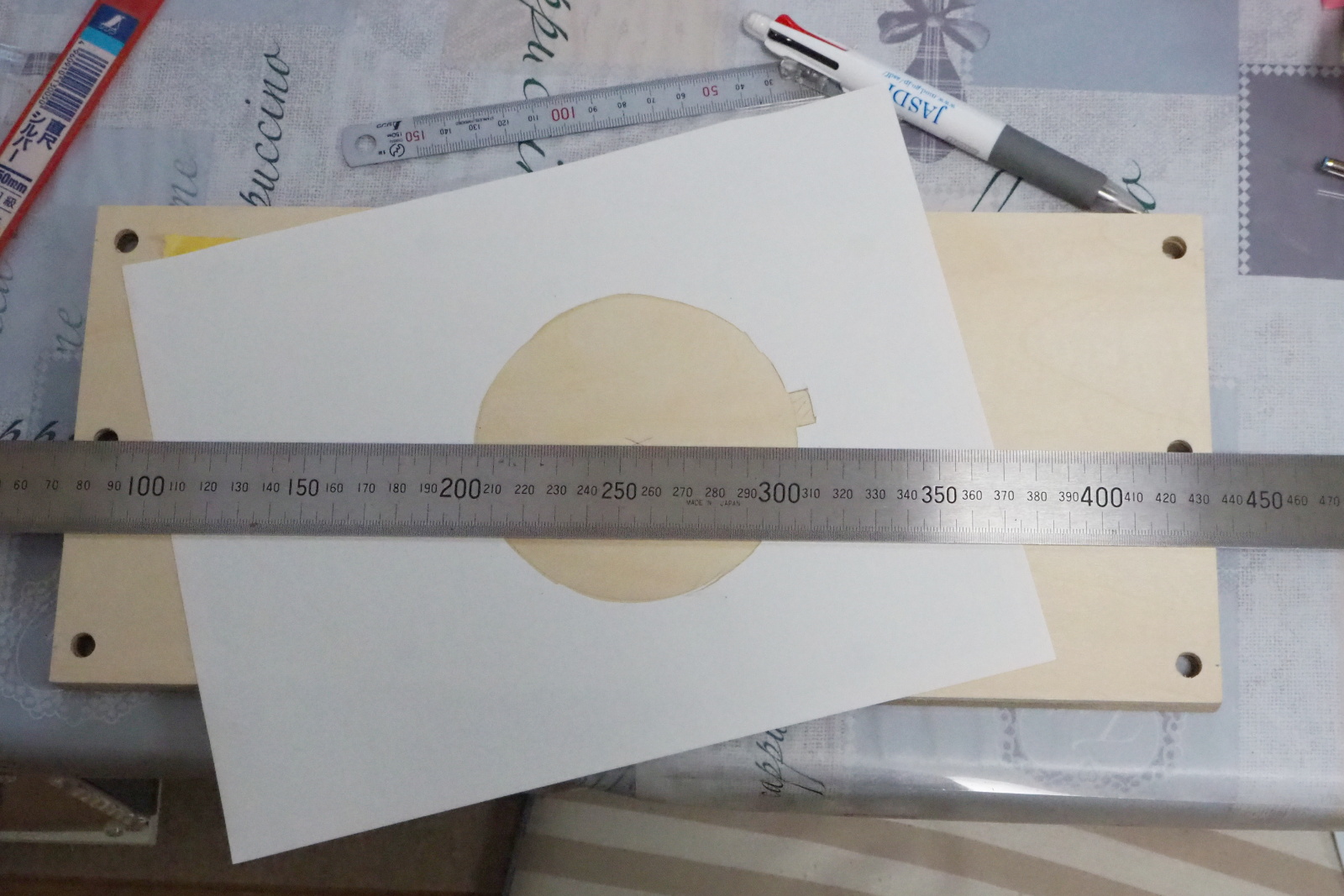

ミッドレンジ・ボックスのサブバッフルの穴は自分で加工しました。6N-FE88ESの取り付け穴が単純な円形ではなく、不規則な形をしているためです。自他共に認める不器用者の私には、かなり緊張を要する作業でしたが、無事加工できました。

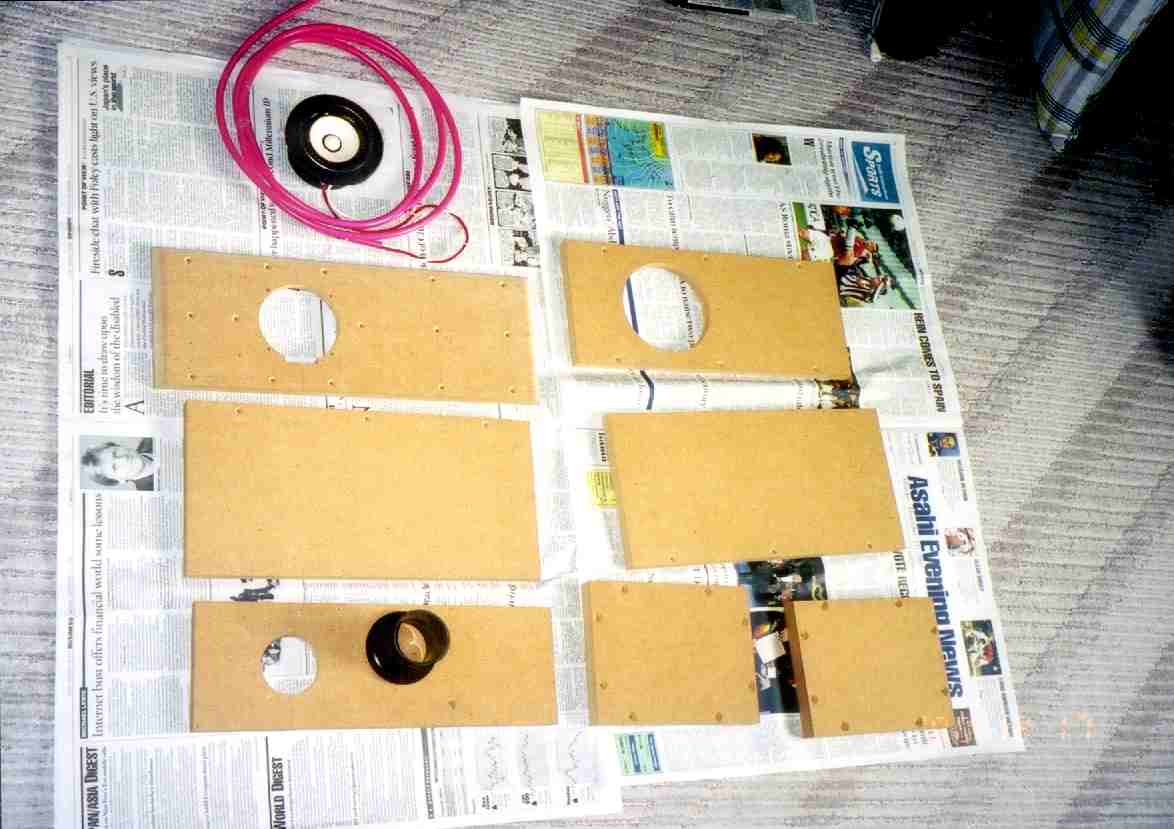

6N-FE88ES 取り付け穴寸法	加工済みミッドレンジ用サブバッフル	ミッドレンジ・ボックス用の部品

サブバッフルのR加工は、面取りかんなと自作工具を使って行いました。
面取りかんなは板の角を30度、45度、60度の角度で削れる特殊なかんなです。
自作工具はR=15mmの曲面を滑らかにするためのやすりです。内径30mmの水道管用の塩ビパイプを適当な長さに切り、それを縦に半分に切ります。内側に両面テープを使ってサンドペーパーを貼って出来上がりです。

面取りかんな	面取りかんなでサブバッフルの角を削る	自作工具（曲面やすり） これを使って、かんなで削った後を滑らかな 曲面に削る
	エッジをR加工されたサブバッフル

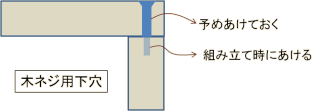

木ねじ用の下穴は、板を貫通する穴のみあけました。木口の側の下穴は、組み立て時にあけることにしました。予めあけておくと、組み立て時に位置が合わず、木ねじを入れた途端、部品の位置がずれてしまう可能性があるからです。

予備実験として、MDFボードの木口に木ねじをねじ込んでみたのですが、意外に裂けやすい材質であることがわかりました。最初はMDFはプラスチック用のような塊なのかと思っていたのですが、実はボール紙をたくさん貼り合わせたような構造になっていて、層をなしているのです。ですから、太い木ねじを使ったり、多くの木ねじを木口に打ち込むと裂けてしまうのです。
本機では木ねじは部品を固定するためではなく、接着剤が固まるまでのハタ金がわりに使用するものなので、細めの木ねじを必要最小限の数使うことにしました。



組み立て

設計時に決めたとおりの手順で組み立てました。ウーファー・ボックスもミッドレンジ・ボックスも基本的に同じ手順です。

固定側板を水平に置き、その上にバッフル、裏板、天板、底板を立てて置き、木工用ボンドで接着します。ボンドは万一すき間が生じたときにはそれを埋めるように、たっぷり使います。使用したボンドは一般に良く使われているコニシの木工用ボンドです。速乾タイプではありません。
ボンドが固まらないうちに、前面の木口が面一になるように部品の位置を微調整します。
部品の位置が決まったら、位置がずれないように注意しながら、電動ドリルの刃を予め各部品にあけてある下穴に通して、木口に木ねじ用の下穴をあけます。
木ねじは、1本1本個別にねじ込むのではなく、まず、すべてのねじを浅くねじ込んで置きます。工具は電動ドライバーではなく、普通のドライバーを使います。部品がずれないのを確認しながら、各ねじを少しずつ締めていきます。接合部がずれないぐらい締めこんだところで、後は電動ドライバーでしっかり締めつけます。

ここまでの工程はボンドが固まらないうちに、手早く行います。最終的に木ねじを完全に締め付けると、接合部からボンドがかなりはみ出しますが、とりあえずそのままにしておきます。

ボンドの粘着力が出てきた段階で、側板がずれないように注意しながら、箱を上下ひっくり返します。そして固定側板を木ねじで固定します。これで、箱としてしっかりと形になったわけです。

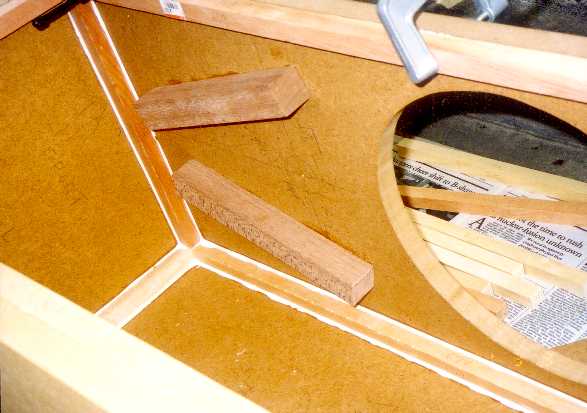

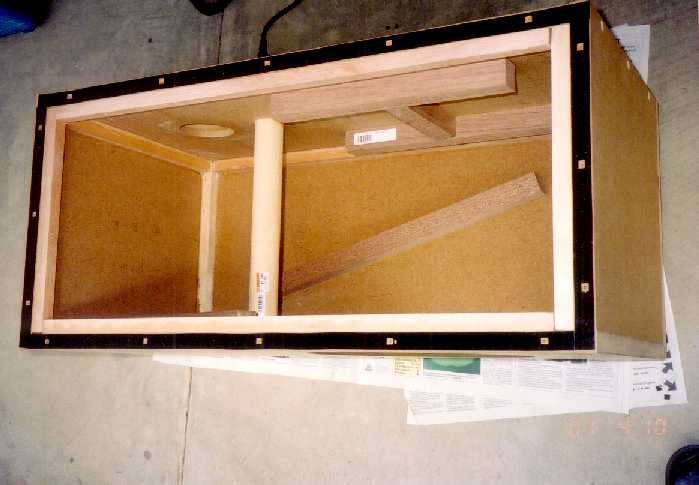

引き続き、補強材の取り付けを行います。補強材は木工用ボンドと木ねじで取り付けます。

次に、非固定側板の取り付けを行います。部品の寸法が予想より正確だったため、木口はきれいに面一にそろいました。そこで、ゴムシートによるシーリングをやめ、絶縁ビニール・テープを使うことにしました。そのほうが安価で手軽です。
木口にビニール・テープを貼り、木ねじの下穴の部分をカッターでカットします。木ねじで側板を取り付けて、ようやく箱の形になりました。

最後にサブバッフルを取り付けて、エンクロージャーらしくなりました。サブバッフルは接着剤を使わず、木ねじだけで取り付けます。

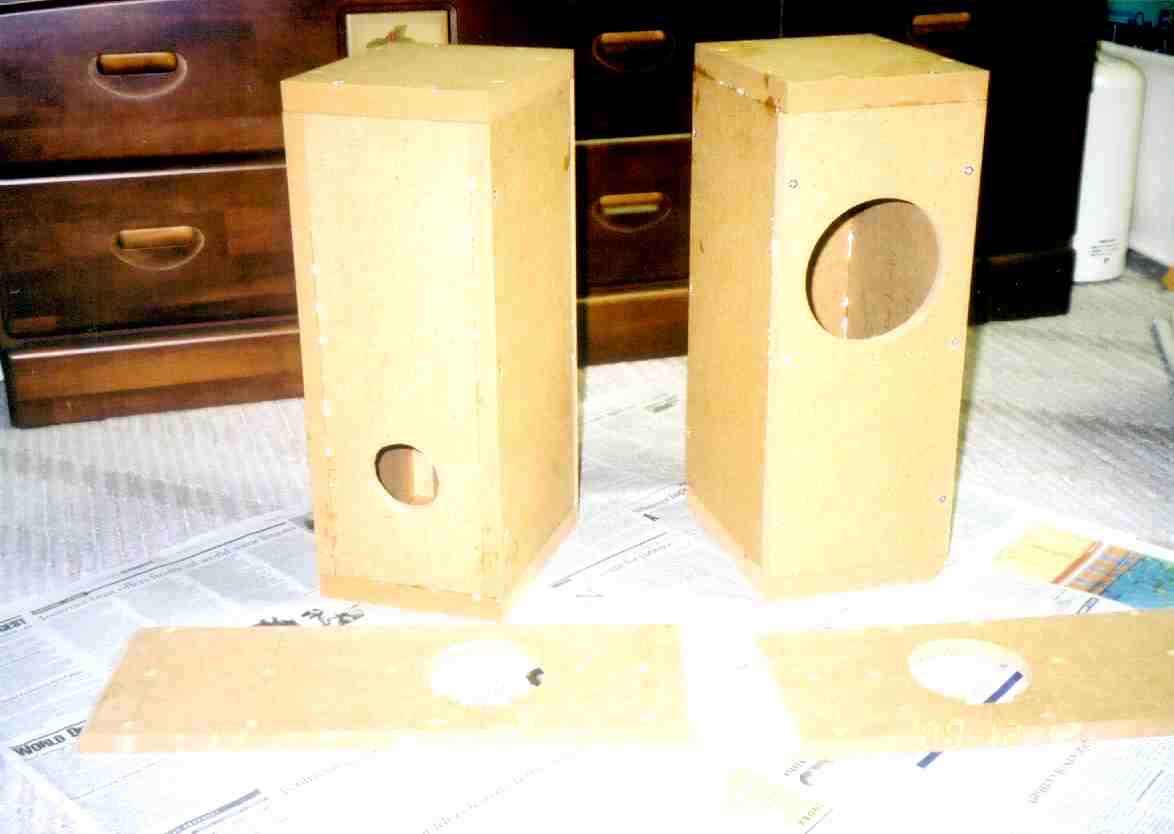

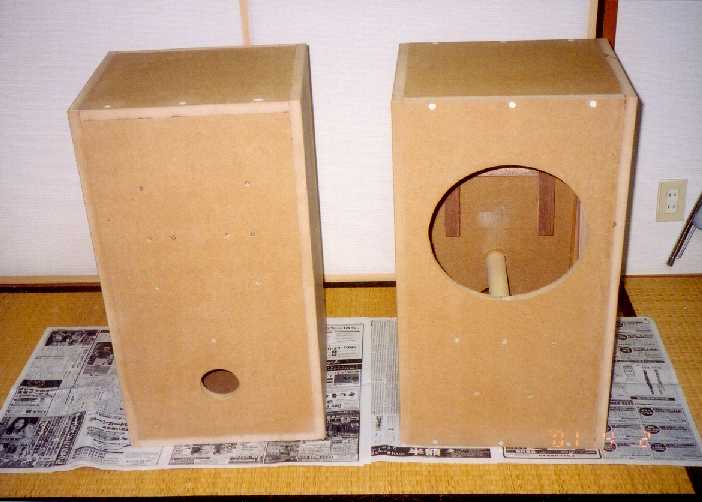

非固定側板取り付け前のウーファー・ボックス	サブバッフル取り付け前のウーファー・ボックス	サブバッフル取り付け前のミッドレンジ・ボックス

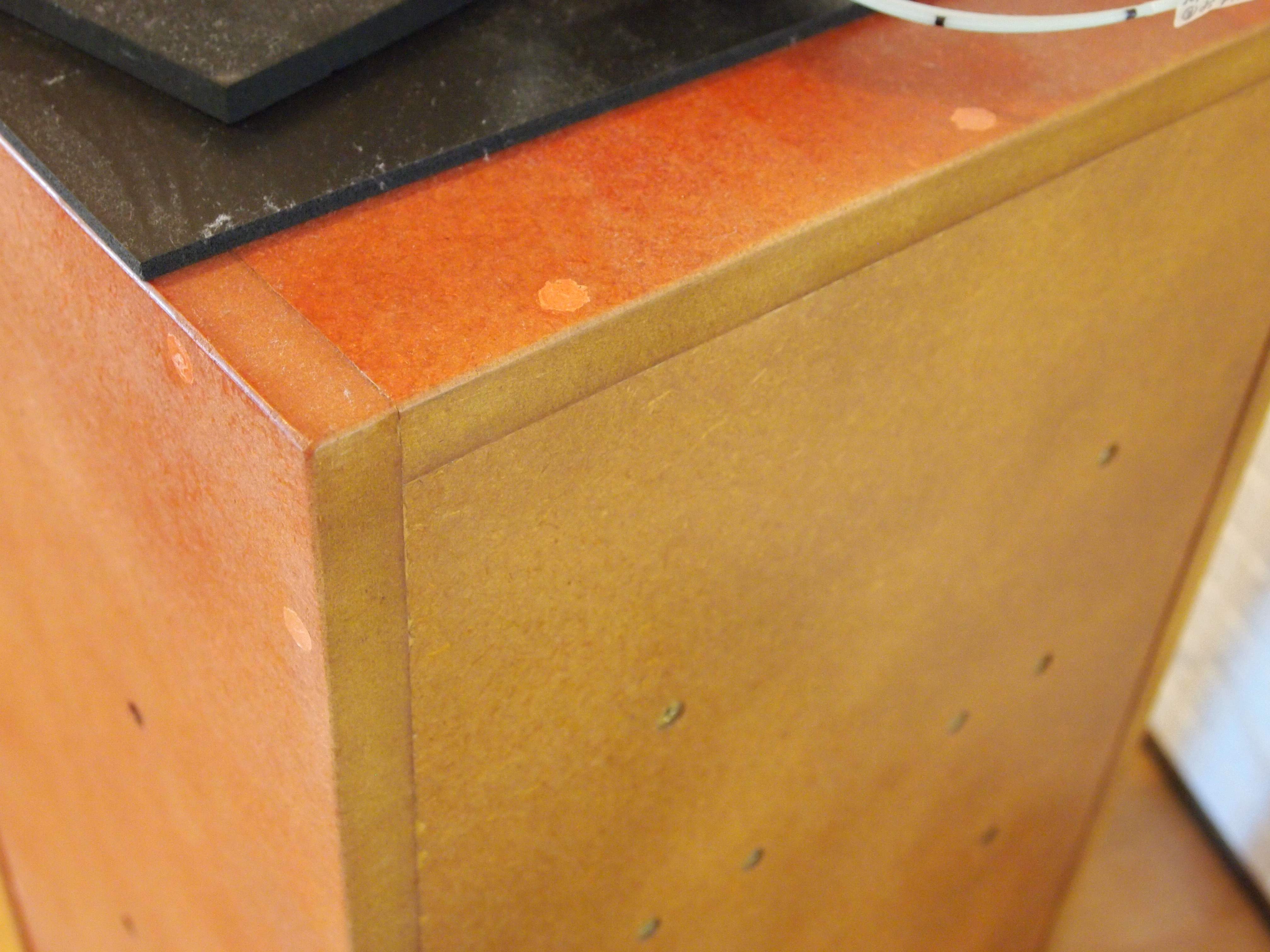

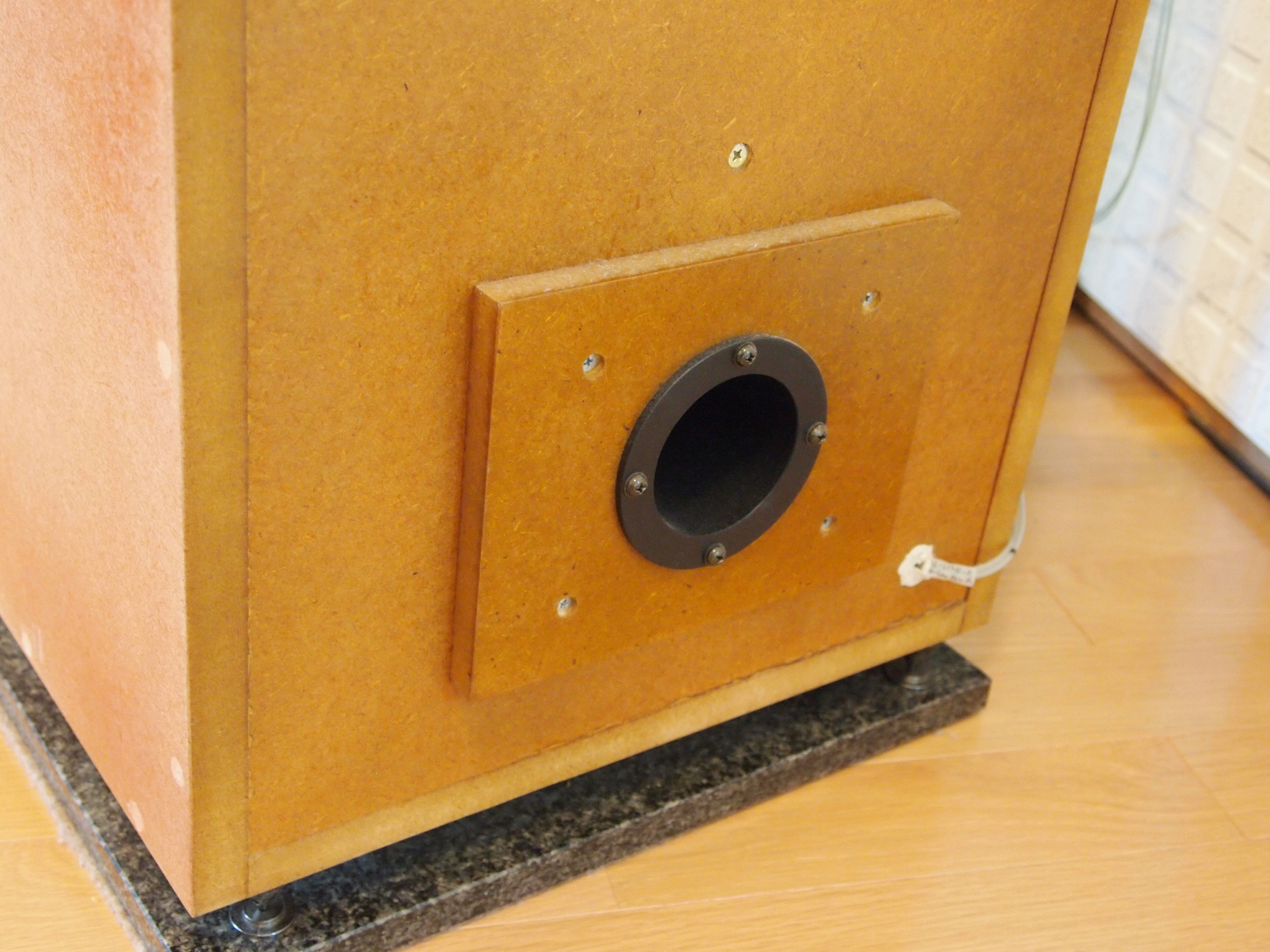

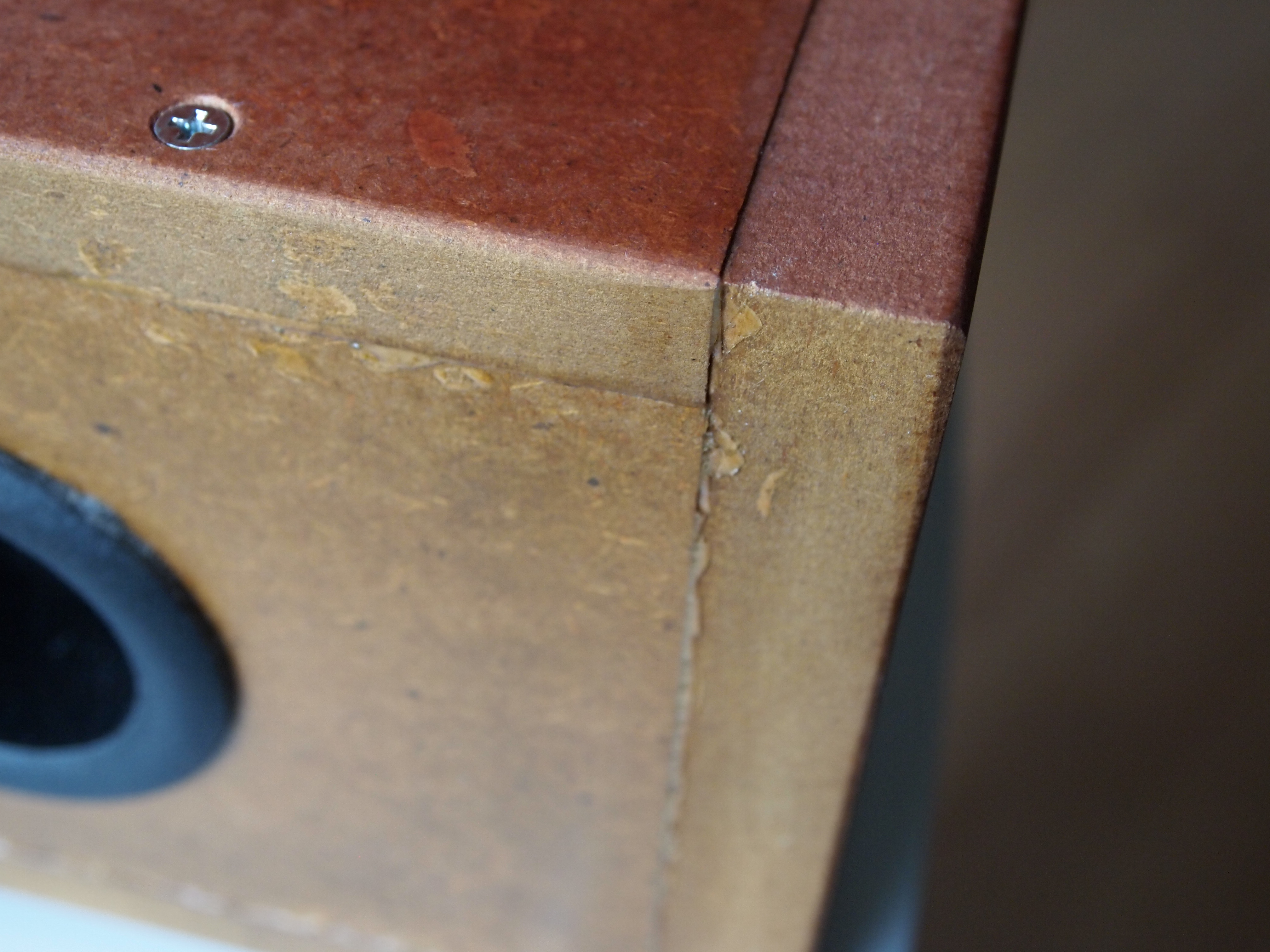

ウーファー・ボックス背面；組み立て精度は悪くない（2013年6月撮影）	ミッドレンジ・ボックス背面；組み立て精度は悪くない（2013年6月撮影）	ミッドレンジ・ボックス内部；SPユニットが仮付けされている

グリルには、ウーファー・ボックスのサンに使ったのと同じ18mm角のスプルース材を使いました。速乾木工用ボンドを使って、木ねじや釘を使わずフレームを組みました。
出来上がったフレームに、適当な大きさに切ったサラン・ネットをステープルでとめます。
最後にグリル・ホルダー（オス）をねじどめして出来上がりです。

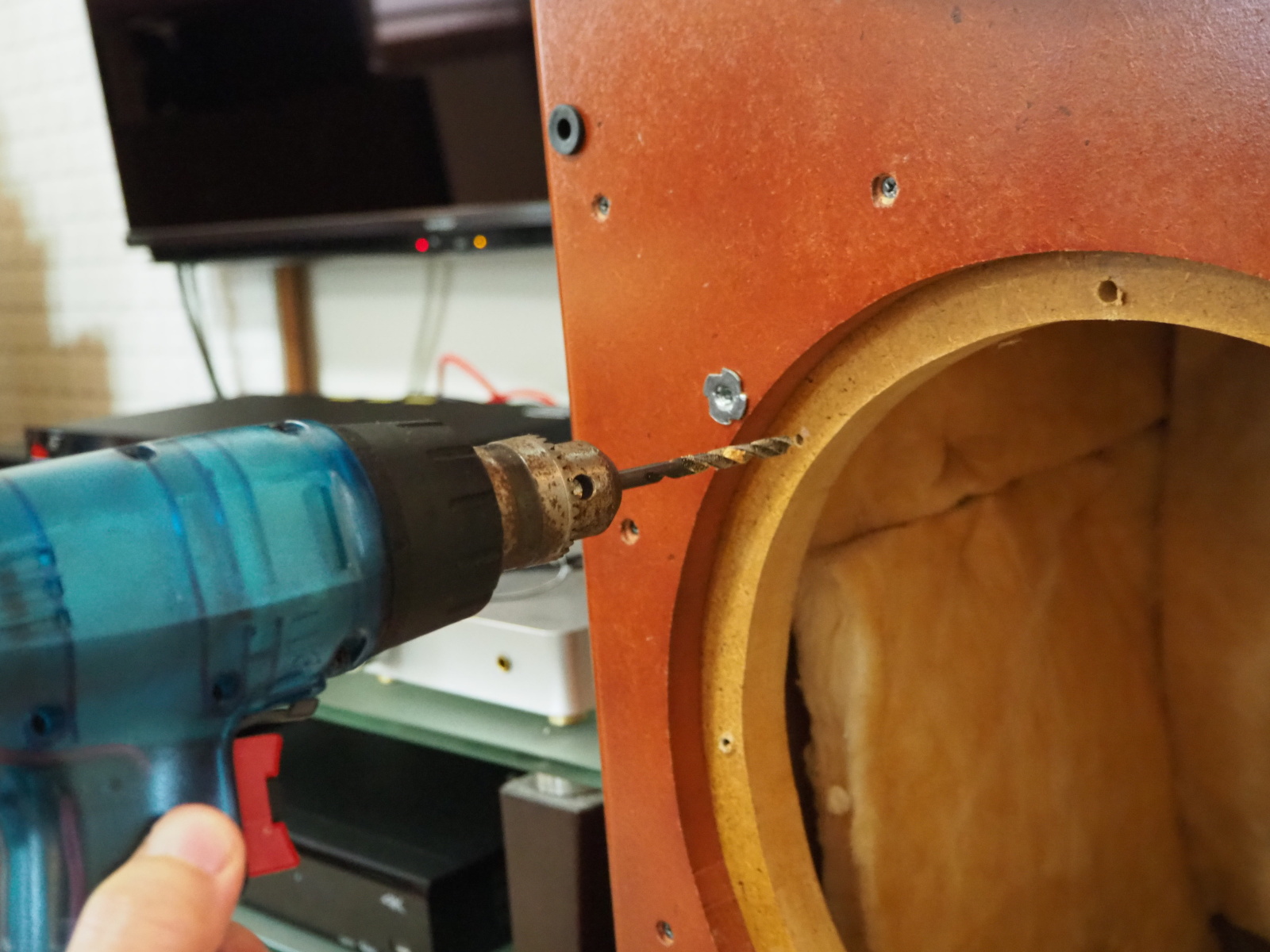

グリル・ホルダーのメス側はサブバッフルに取り付けるので、そのための下穴をサブバッフルにあけました。さらに、ウーファー用サブバッフルには、フォステックス純正のグリルをの取り付けるために、鬼目ナットの下穴もあけました。

仕上げ

まず、はみ出していた接着剤をカッターで切り取りました。
もう取り外すことのない木ねじの頭はパテで埋めてしまいました。その上で、電動ドリルに丸型サンドペーパーのアタッチメントをつけて、全体に軽くサンダーをかけました。

次に、いよいよ塗装をしました。バルコニー上に段ボールを使って囲いをつくり、その中で塗装しました。
塗りはじめてすぐにわかったのですが、スプレー・ニスをムラなく塗るのは困難です。どうしてもムラになってしまうのですが、それがオイル・ステイン風になかなかいい雰囲気を醸し出すので、そのまま塗装を続行しました。MDFに塗るとメープルがかなり赤っぽい色になり、それも気に入りました。バッフルを4回塗り重ねたところ、MDFとは思えないような格好いい仕上がりになりました（他の面は3回塗り）。

バッフルにインレタでブランド名や型番を入れた後、透明ニス・スプレーを3回塗りして完成としました。

取り外す可能性のある（パテで埋めてない）木ねじの頭は、ダーク・グレー・メタリックで塗装し、見栄えをよくしました。

スピーカー・ユニットおよび小物部品の取り付け

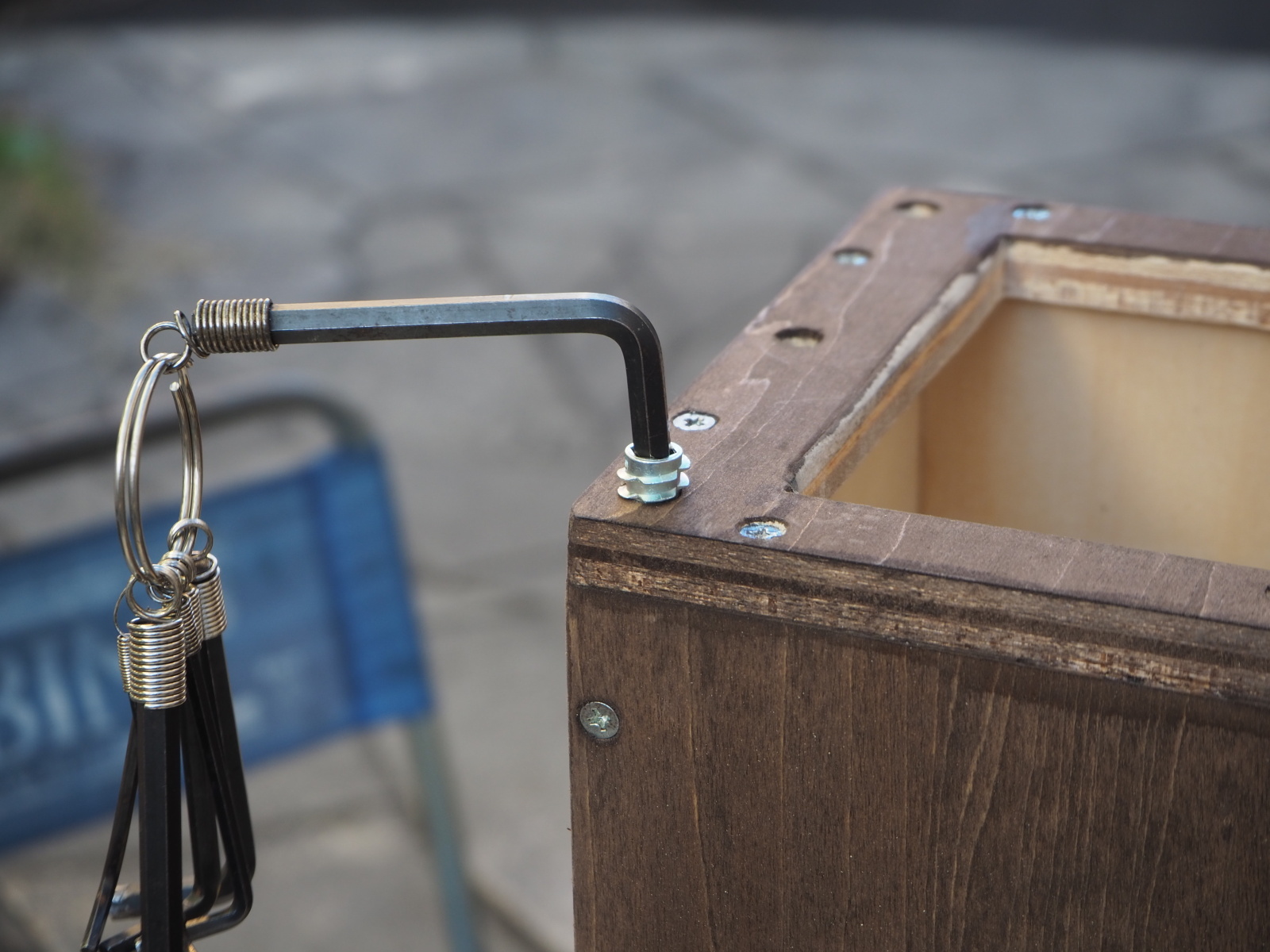

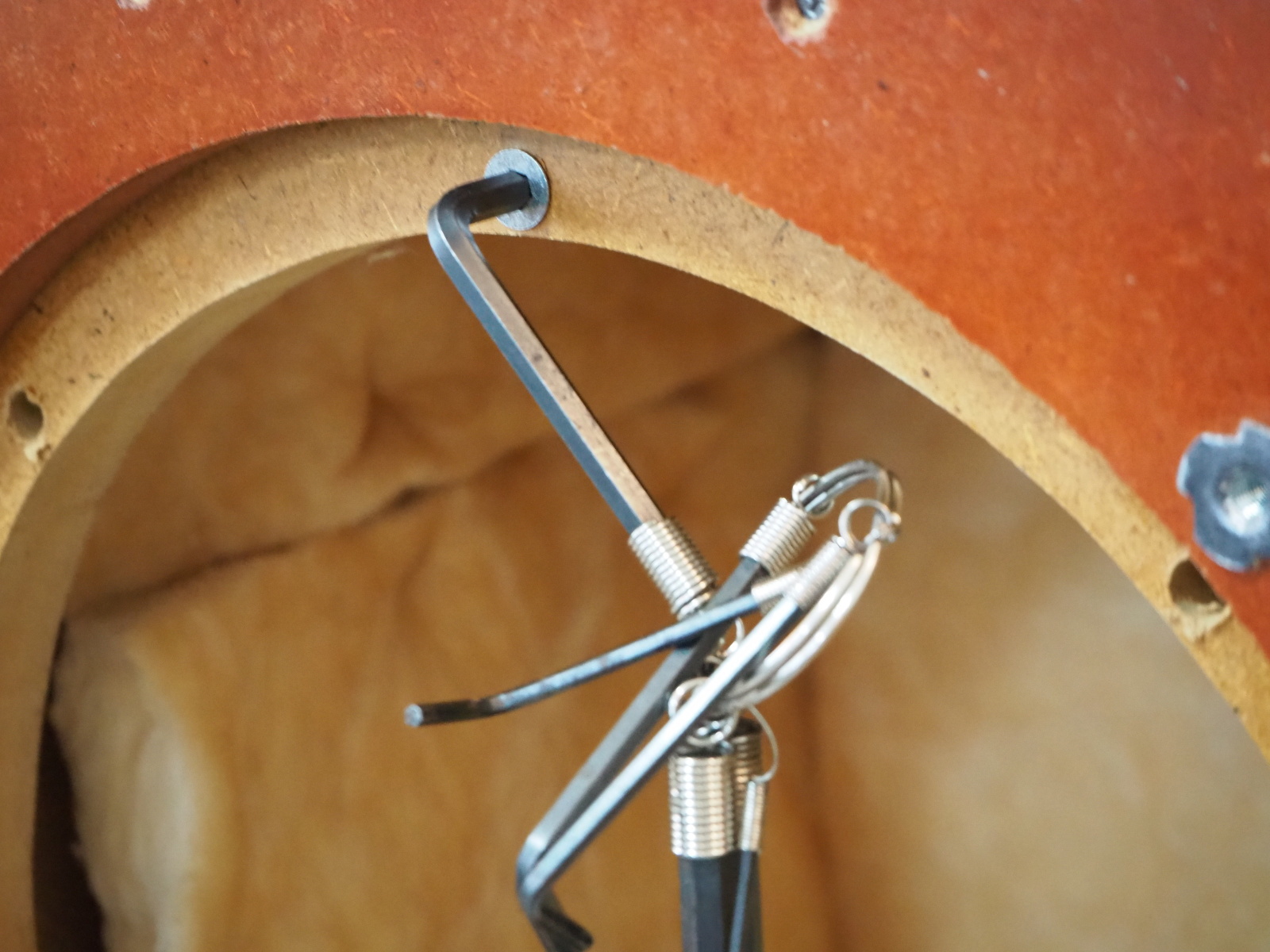

塗装が充分乾燥した後、グリル・ホルダーを取り付けました。ウーファー・ボックスには、さらにフォステックス純正グリル取り付け用の鬼目ナットも取り付けました。どちらも予めあけてあった下穴に打ち込むだけです。

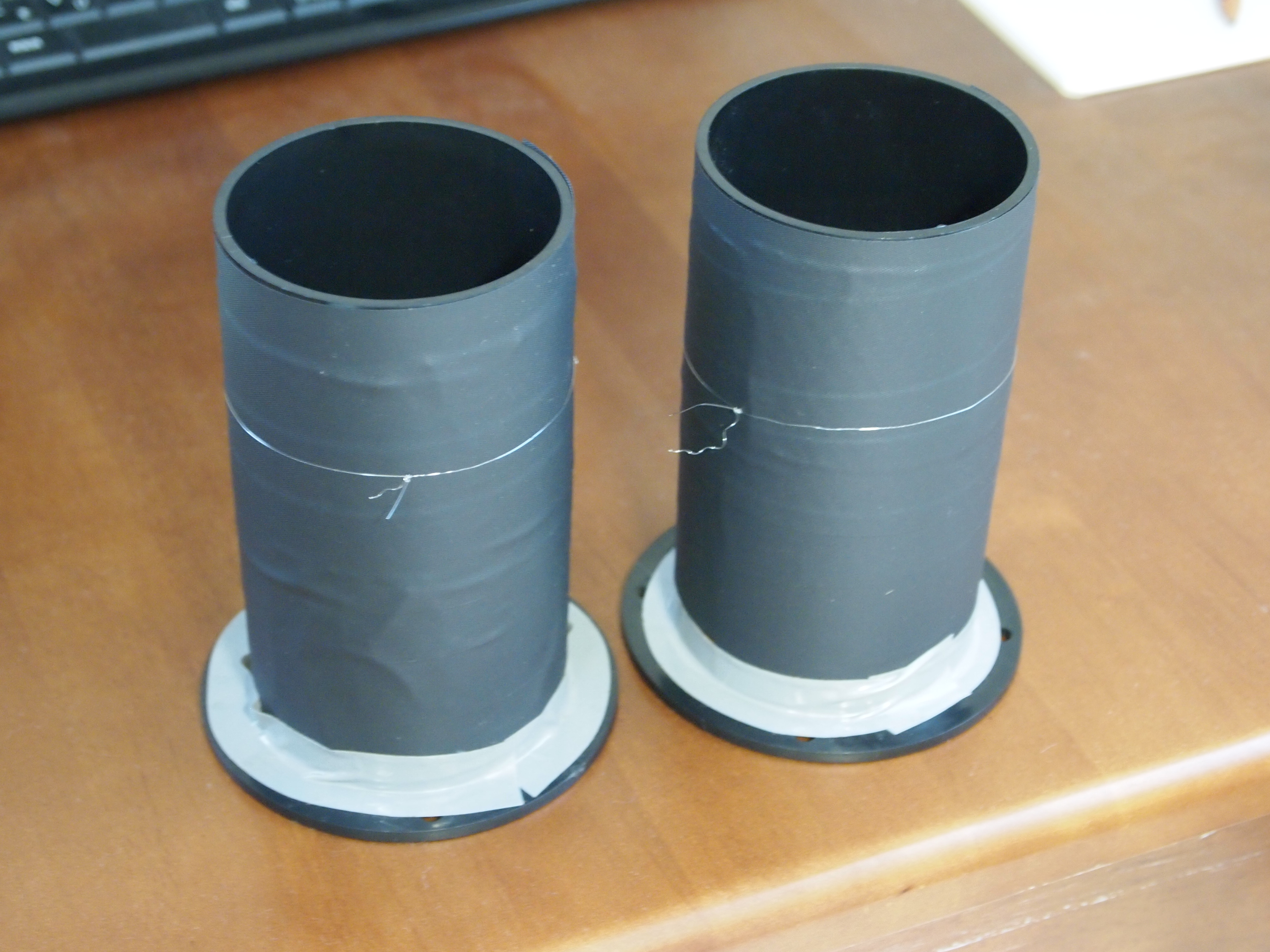

ウーファー・ボックスのバスレフ・ポートとして使うTritec BR-70は単純なプラスチックの筒なので、取り付け前にデッドニングを行いました。まず、0.1tの真鍮の板を巻き、その上から布テープを巻きました。これをサブバッフルにねじどめして、ポートAssyとしました。ポートAssyはウーファー・ボックスにねじどめします。複数のポートAssyを製作しておけば、簡単にポートの交換ができます。
ミッドレンジ・ボックスに使用するフォステックスP49は設計値である60mmの長さに切断しました。箱への取り付けは両面テープを使いました。

デッドニングしたバスレフ・ポート	箱に付けたポートAssy

最後にユニットと吸音材を取り付けて、いよいよ組み立て終了です。一旦、非固定側板を外しておきます。

ユニットはいずれもSS-307から取り外したものなので、ケーブルも接続されたままの状態になっています。ケーブルを裏板のケーブル引き出し穴に通しから、ユニットをバッフルに木ねじで取り付けました。このとき、ドライバーの先でユニットを傷つけないように、慎重に作業を行いました。
ケーブル引き出し穴の寸法はケーブルの外径に合わせておいたので、パテを使う必要はありませんでした。

吸音材は、ウーファー、ミッドレンジともにバスレフ式なので、量は少なめにしました。

実は、ミッドレンジ部は塗装前に一度ユニットおよびポートを仮に取り付け、試聴および吸音材の調整を行いました。その後、ユニットとポートを外し、塗装をしたわけです。

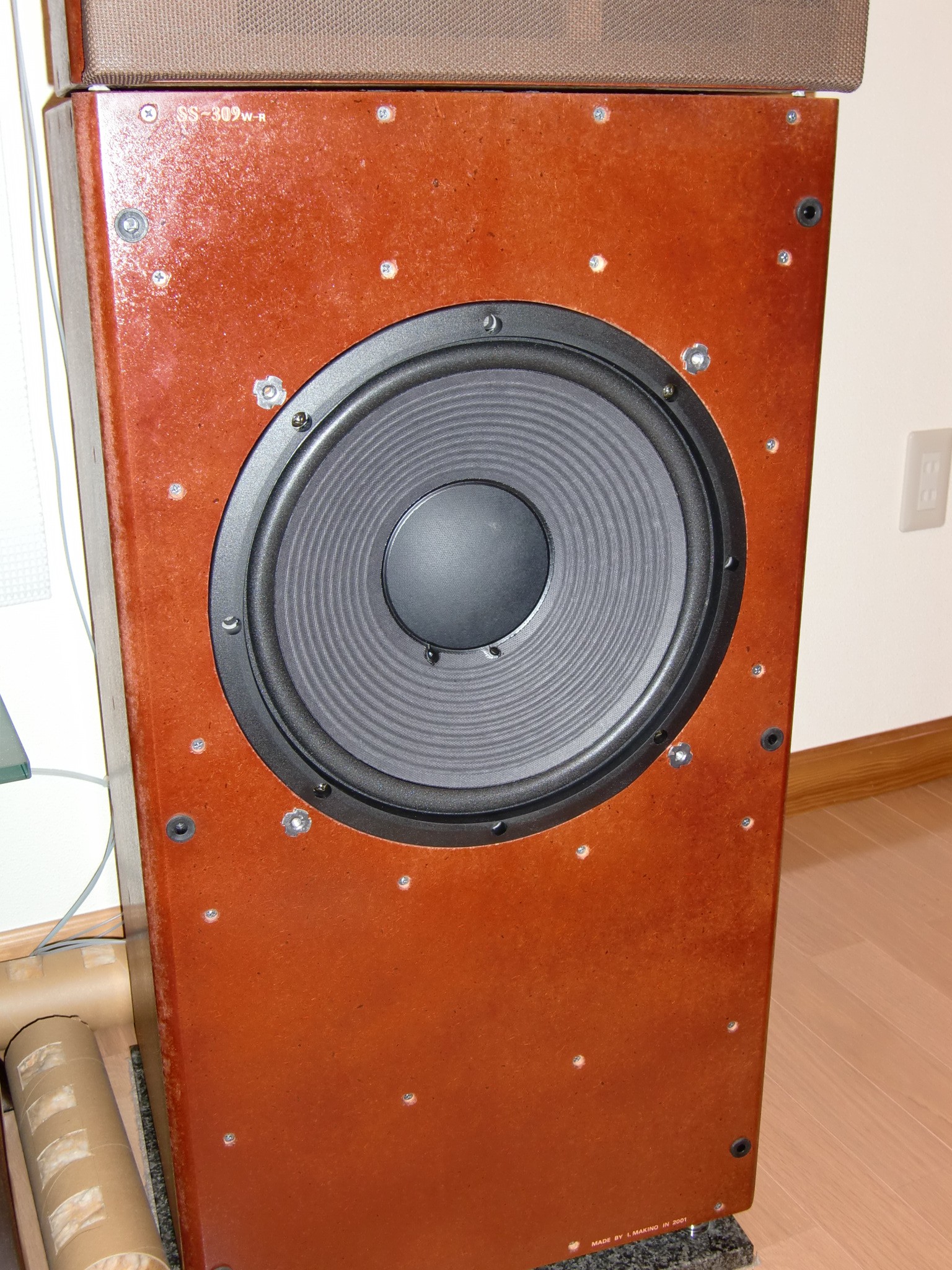

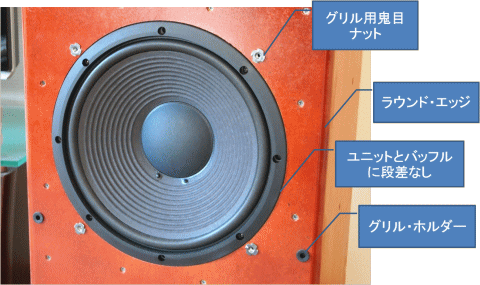

完成したウーファー・ボックスのバッフル面

完成したウーファー・ボックス（前面）(2009年撮影)	完成したウーファー・ボックス（背面）(2013年撮影)	自作グリルをつけた状態	フォステックス純正グリルをつけた状態

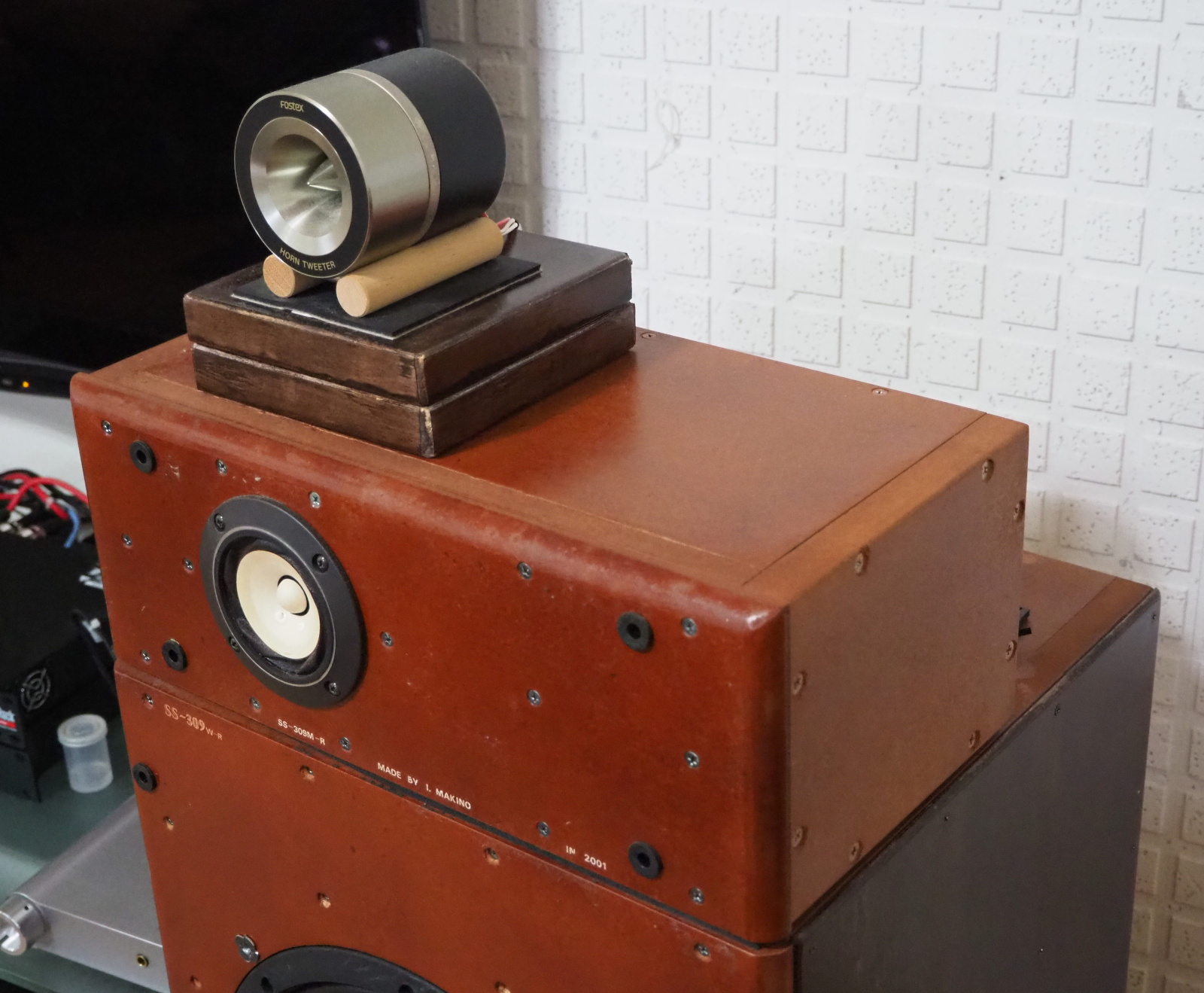

完成したミッドレンジ・ボックス（前面）	完成したミッドレンジ・ボックス（背面）	グリルをつけた状態

---

設置・調整

ミッドレンジ部に関しては、塗装前に仮にスピーカ・ユニット、バスレフ・ポート、吸音材を取り付け、試聴および吸音材の調整を行いました。
フルレンジとして様々な種類の音楽を鳴らしながら調整したのですが、このときの音の透明感は今でも忘れられません。SS-307で使用していたときとはまるで違う音でした。同じユニットでも箱の違いでこんなにも音が変わるのか、とつくづく感じたものでした。

しかし、それでも若干の不快な響きを感じたので、おそらくそれは箱内部の定在波によるものではないかと推測しました。そこで、定在波対策をひとつ考案しました。それは、吸音材ミクロン・ウールをテニス・ボールぐらいの大きさに丸めて、糸で縛り、それを箱の中央に糸でつるすというアイデアでした。
この対策は期待以上の効果があり、さらに音の透明度が上がり、低音不足という点を除けば、それまでに聴いたことのあるフルレンジ一発のSPの中でも最高の音質となりました。

低音に関してはあまり追求しませんでした。本来ミッドレンジとして使用するのが目的ですし、使用ユニットの6N-FE88ESは本来はバックロード・ホーン向けのユニットなので、低音域の周波数応答は多少ぎくしゃくしてもよい、と割り切りました。結果としては、重低音は出ないものの、まあまあ素直な低音に仕上がりました。

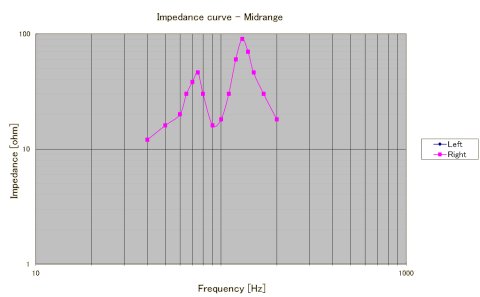

測定らしい測定はしませんでしたが（機材・環境がないのでできなかった）、インピーダンス特性の測定だけはしました。一応双峰型のカーブになりました。

大満足の結果となったと思われたミッドレンジ部ですが、塗装後にもう一度同じ条件で試聴したところ、音の透明度が若干低下していました。これにはかなりがっかりしました。
塗装が音質を左右するという認識はそれまではありませんでした。特にMDFのような吸音性の高い材料の場合影響が大きいのかもしれません。塗装をすることにより、表面がプラスチック化し、鳴きが大きくなるのではないかと推察しています。

対策として、バッフルにフェルトを貼り、箱の鳴きを吸音するという方法を試してみたのですが、これはかえってますます音質を落とす結果となってしまいました。仕方がなくフェルトは剥がしたのですが、そのときに塗装も一部はげてしまい、ルックスが悪くなってしまいました。

後に情報処理学会誌の論文（文献-24）で読んだのですが、楽器の音色も塗装により大きく変わるそうです。その論文の中に次のような例が示されていました。一人の楽器職人が2台のヴァイオリンをまったく同じに作ります。仕上げのニスの種類だけを違ったものにします。すると、2台のヴァイオリンの音色は異なったものとなるそうです。しかし、人間の耳には明らかに違った音に聞こえるのに、測定器で測定すると、両者はまったく同じ特性で、区別がつかないそうです。
エンクロージャーの仕上げはどういうものにすべきか、今後さらに研究する必要があります。

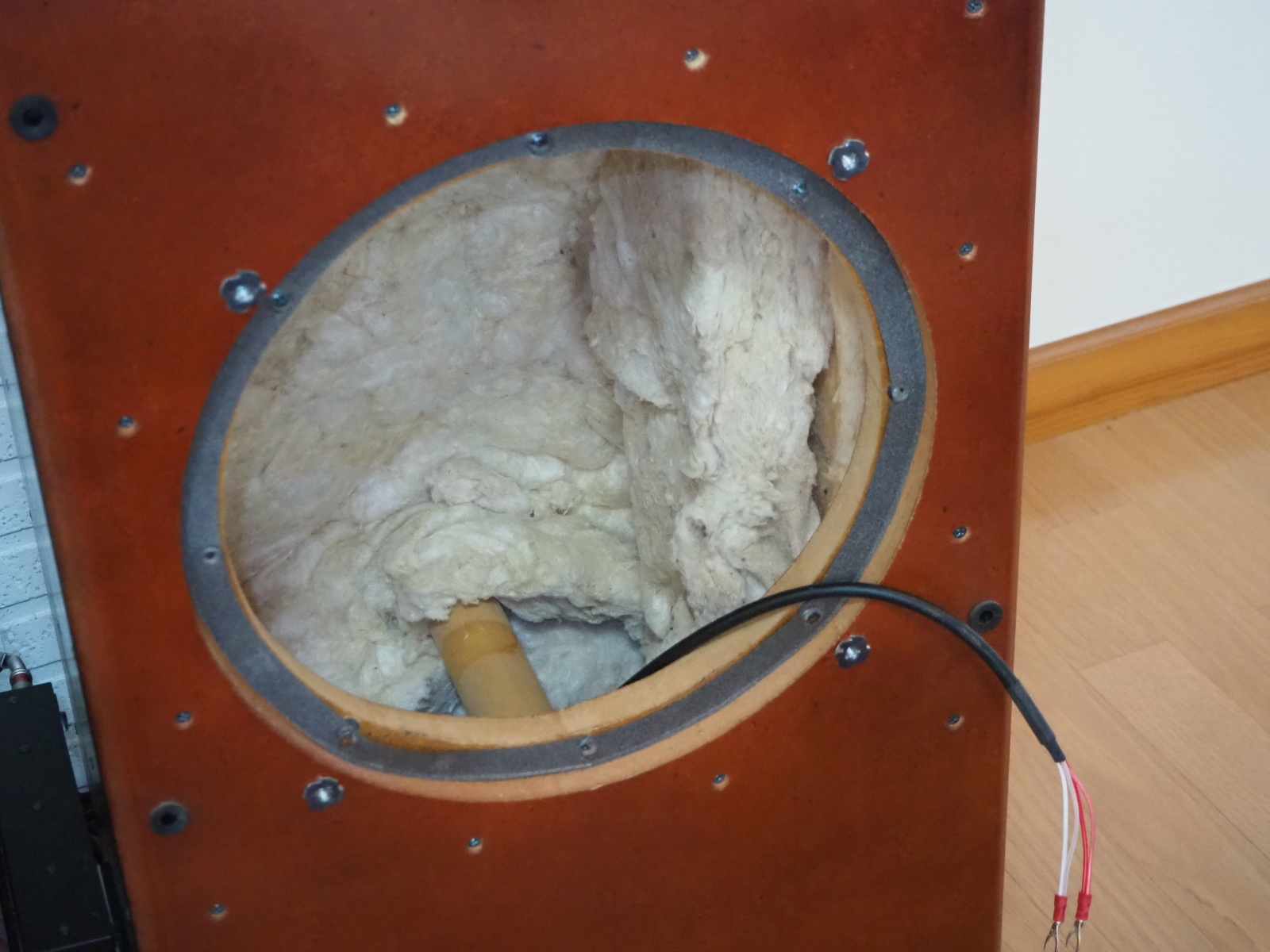

ウーファー部の吸音材は、勘で量を決め、箱の内側に貼り、早速フルレンジとして鳴らしてみました。第一印象が非常によく、具体的な裏付けがないにもかかわらず、「これで完璧！」と感じました。それで、調整らしい調整もせず、そのまま実戦配備することにしました。一時的に、低音の量感を増すためにポートを少し短くしたことはありますが、結局元の長さに戻しました。2013年7月現在いまだに初期のセッティングのまま使っています。下手にいじれば、せっかく完璧に仕上がっているものをかえって台無しにしそうで、もういじる気がしません。

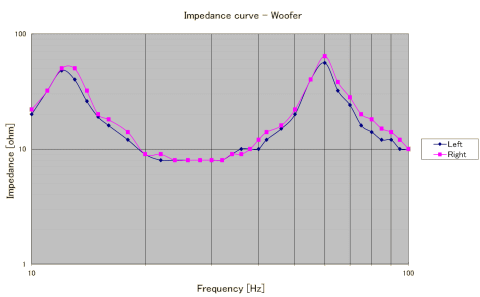

ウーファー部のインピーダンス特性は、きれいな双峰型になりました。fbは約26Hzで、25Hzまでフラットに出る周波数特性となりました。

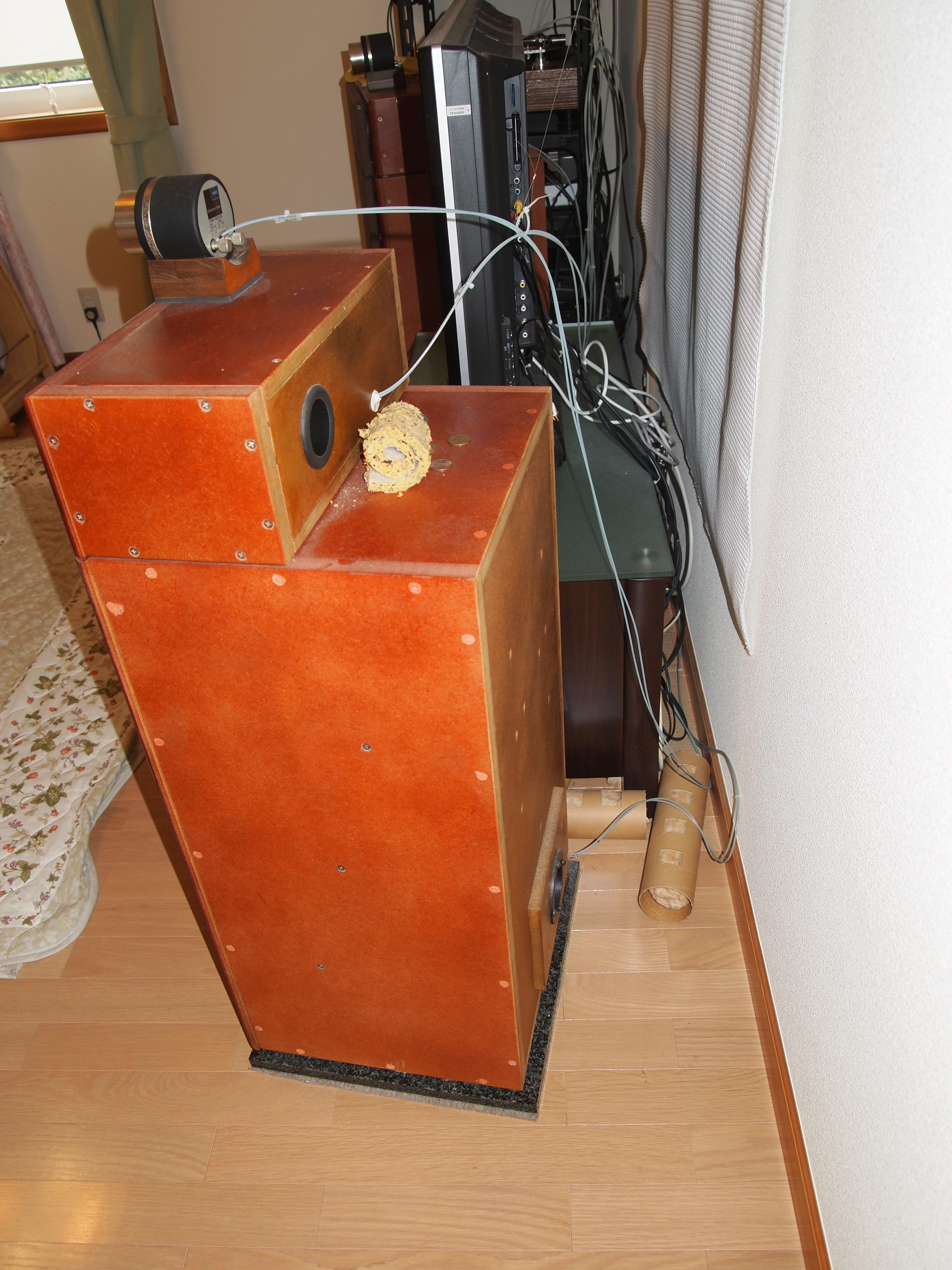

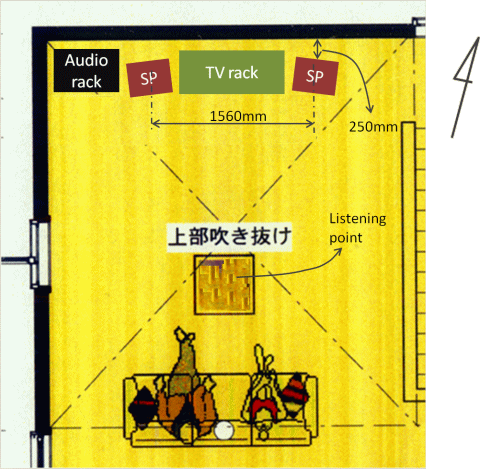

ついに設置のときがやってきました。SS-307の置いてあった場所（マンションのリビング・ルームのコーナー）に、そのまま置きました。スピーカー・ベースはSS-307と同じで、古雑誌を床に置いただけのものです。しかし、スピーカーの重みでぺったんこになりますし、スピーカーがぐらぐらすることはありません。紙は吸音性も高く、案外理想的なスピーカー・ベースかもしれません。

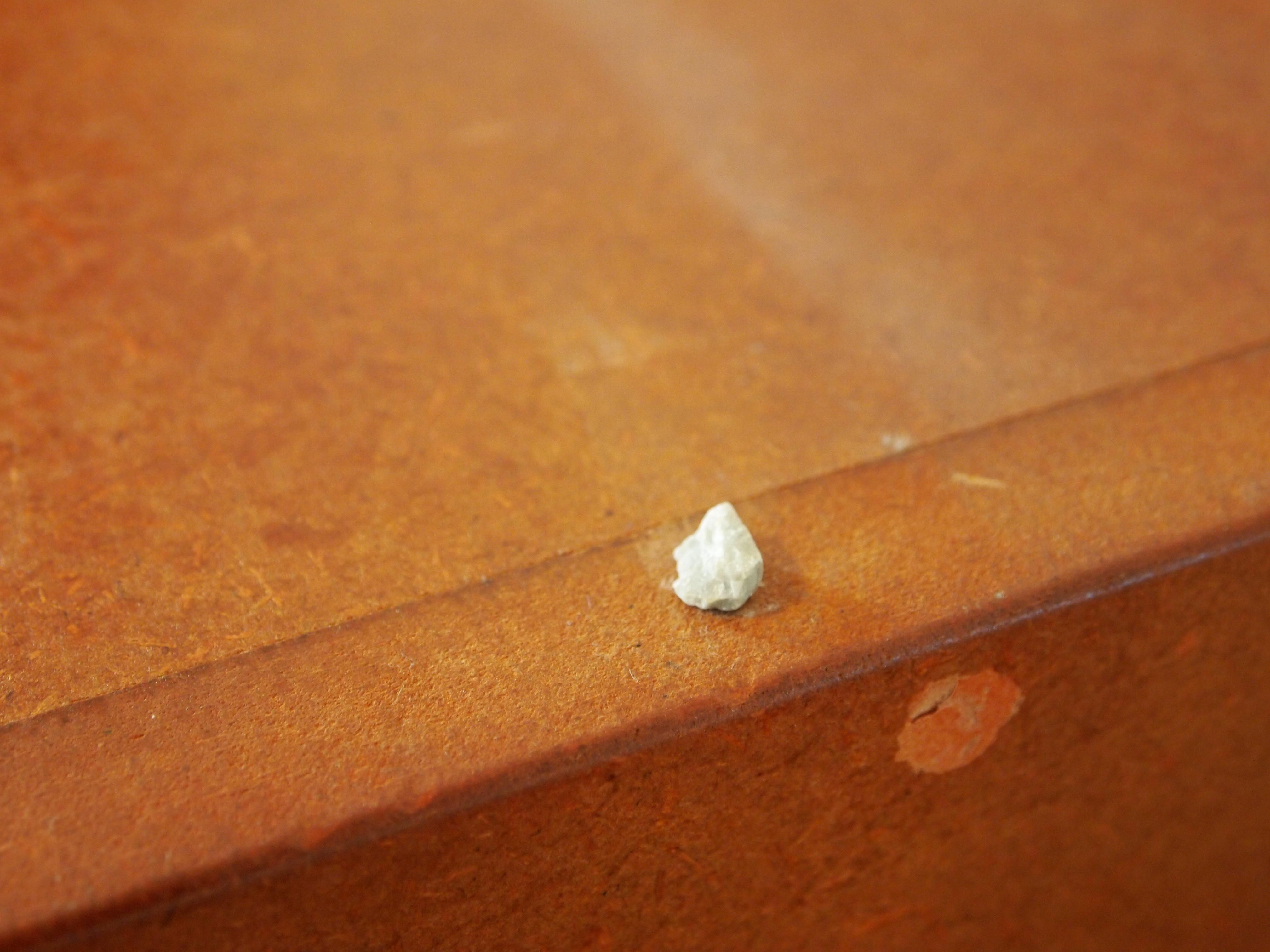

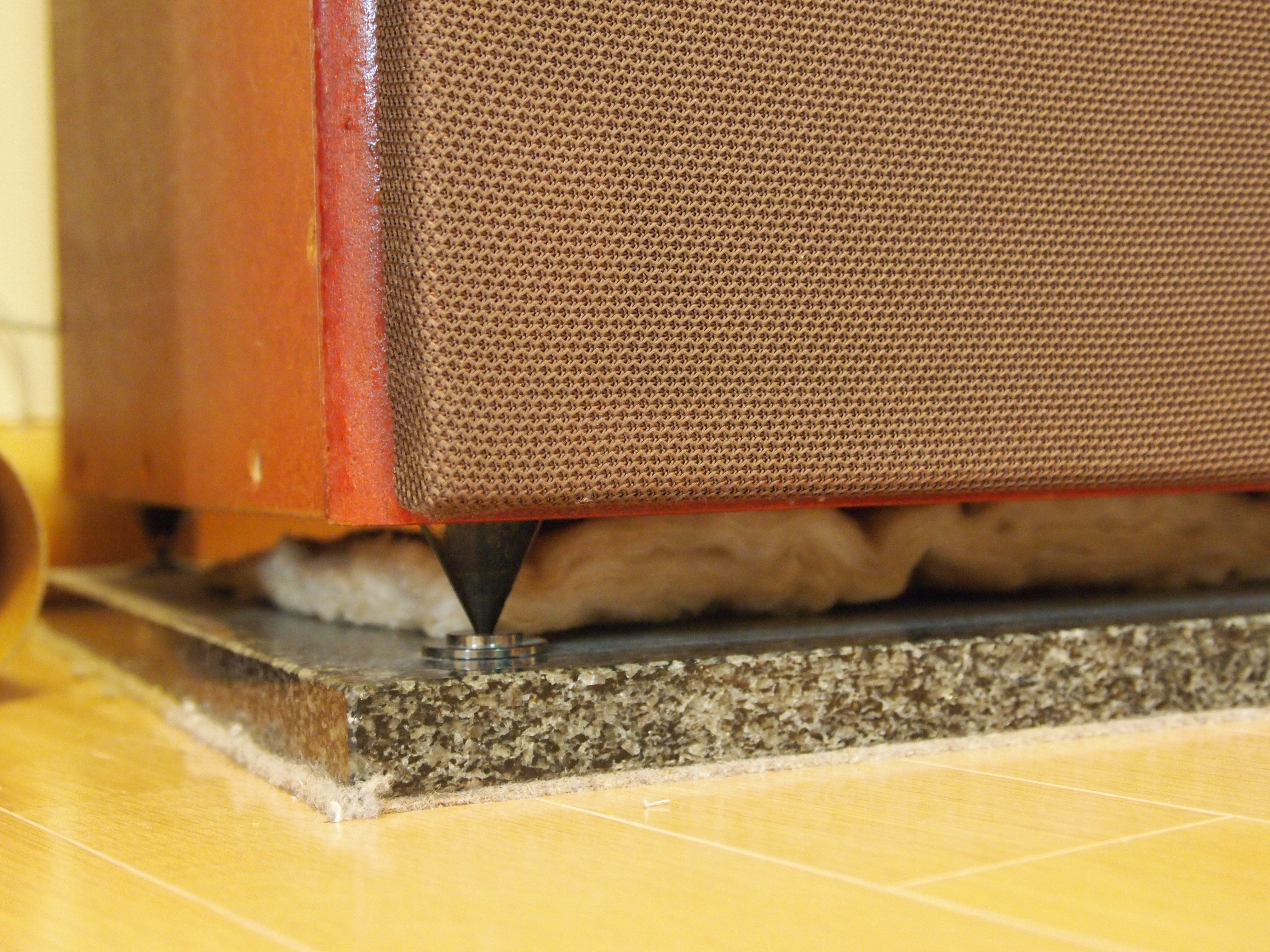

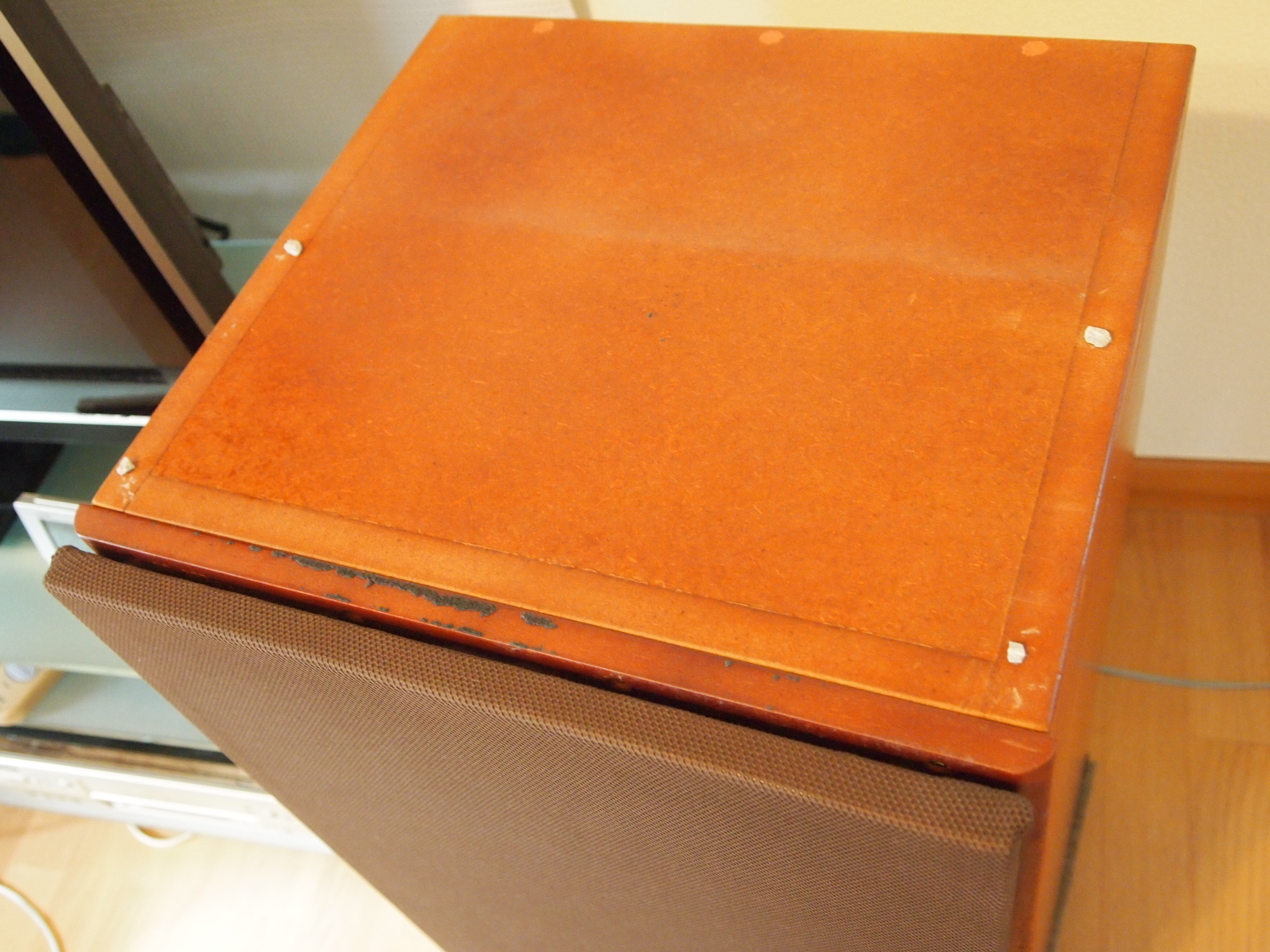

ウーファー部の上に吸振ゴム・シートを敷き、その上にミッドレンジ部を置き、さらにその上にツィーターを置きます。ミッドレンジ部は左右非対称ですが、ユニットがセンター寄りにくるように置きます。ツィーターはミッドレンジ・ユニットの上になるように置きます。ツィーター部はSS-307のときと同じで、T925とその付属の台から構成されています。台の下には吸振ゴムが貼られています。
スピーカー全体はやや中央に向けて斜めに置きます。

スピーカー・ユニットの位置関係 右チャンネル ミッドレンジはユニットが中央寄りになるように置く ツィーターはミッドレンジ・ユニットの真上に配置



アンプ関係はそれまでと同じ構成で、チャンデバのCD-206もそのままの設定で使用しました。fc（クロスオーバー周波数）は下側が800Hz、上側が8000Hzです。

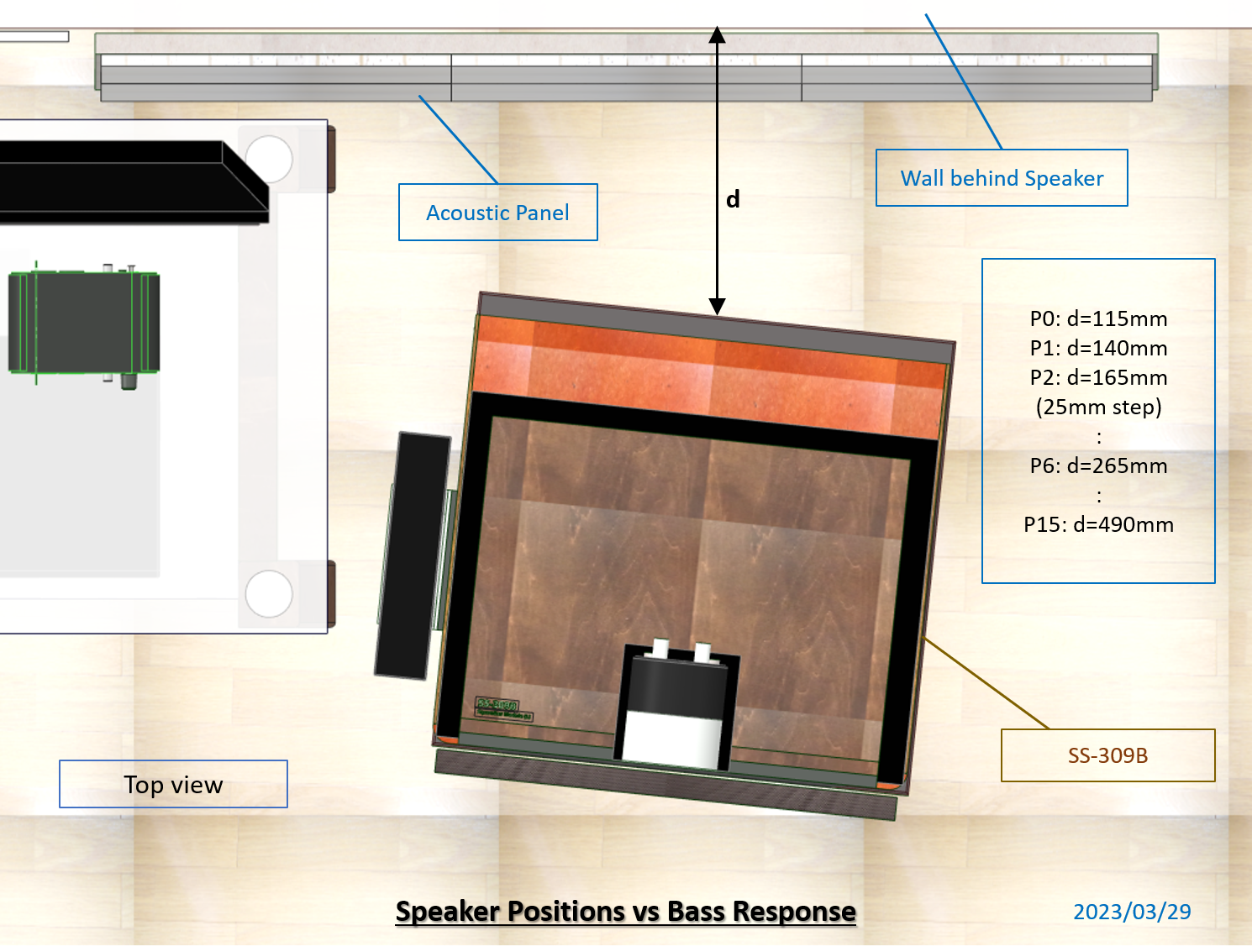

スピーカーは置く位置によって、音が変わります。特に低音の特性は大きく変わります。しかし、設置できる場所が狭かったため、あまり位置の調整はできませんでした。部屋のコーナーに置いたため、低音はブーストされ、かなり豊かになりました。しかし、いやらしい誇張感ではなく、これはこれでよいと、感じさせる気持ちのいい低音でした。

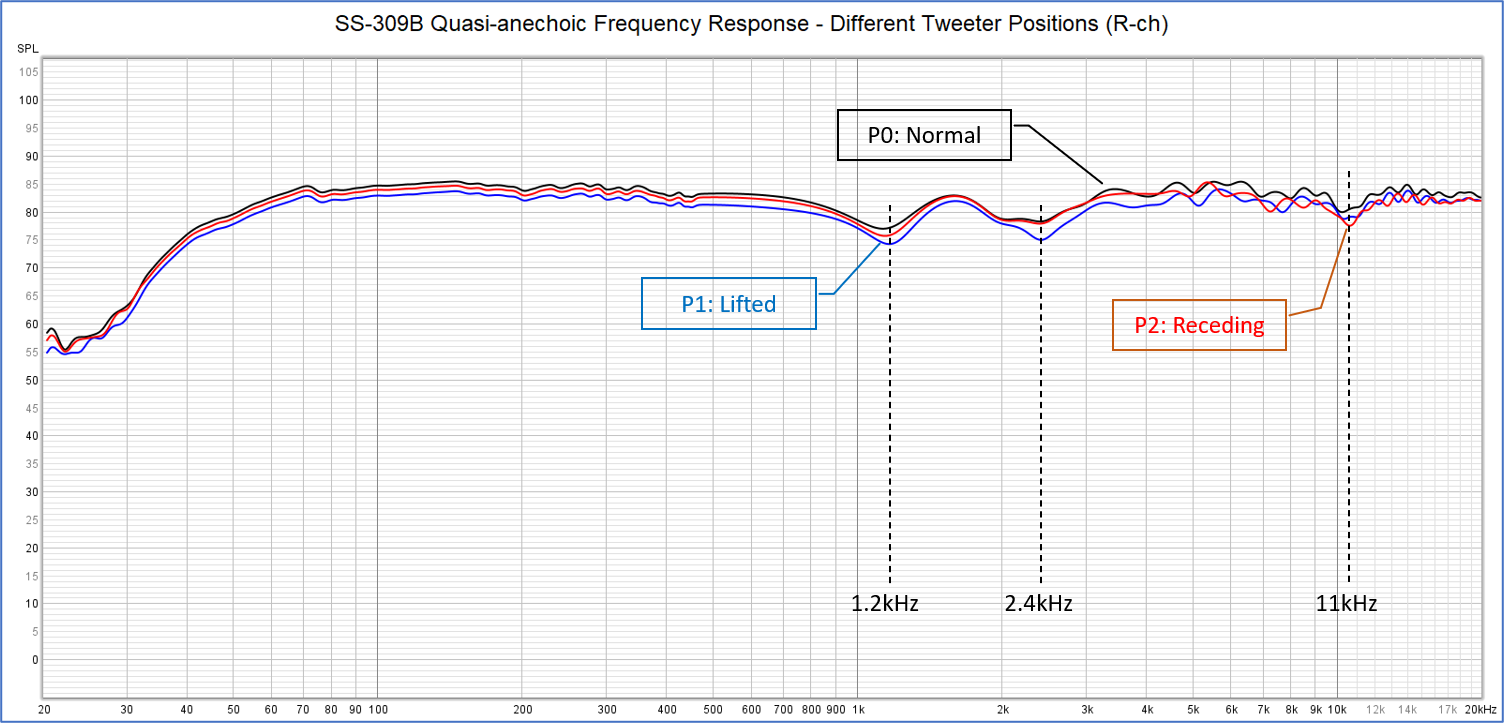

ツィーターの前後の位置調整はかなり手間がかかりました。fcは8000Hzだったので、その周波数での1波長は約43mmとなり、21mmツィーターを前後に動かせば、半波長分ずらしたことになり、ミッドレンジとの位相差が180度変わります。実際に音楽を再生しながら、少しずつツィーターの位置をずらし、最も自然な音になる位置を探しました。

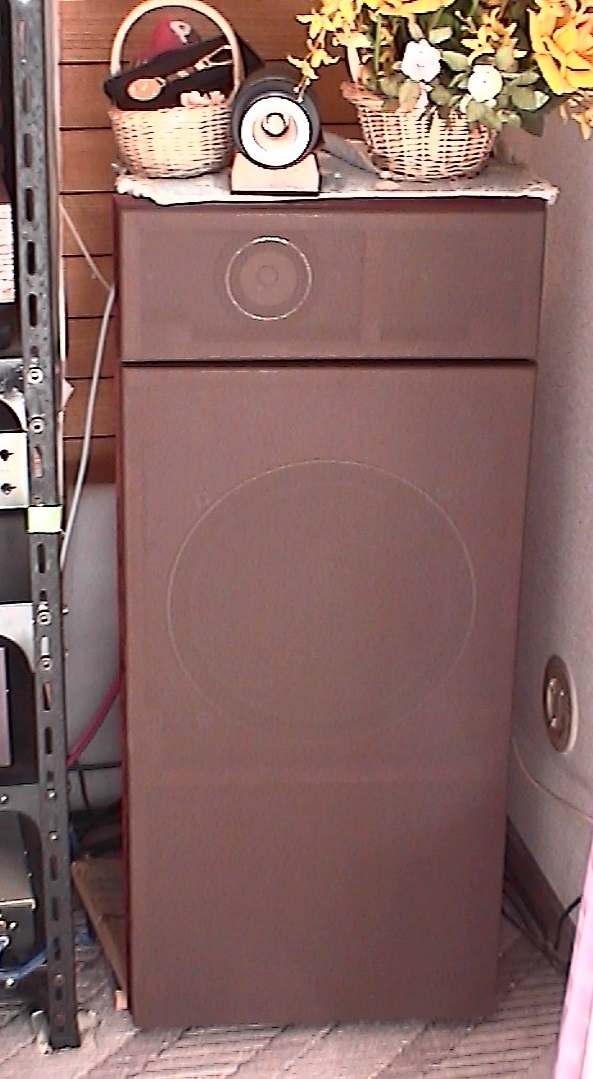

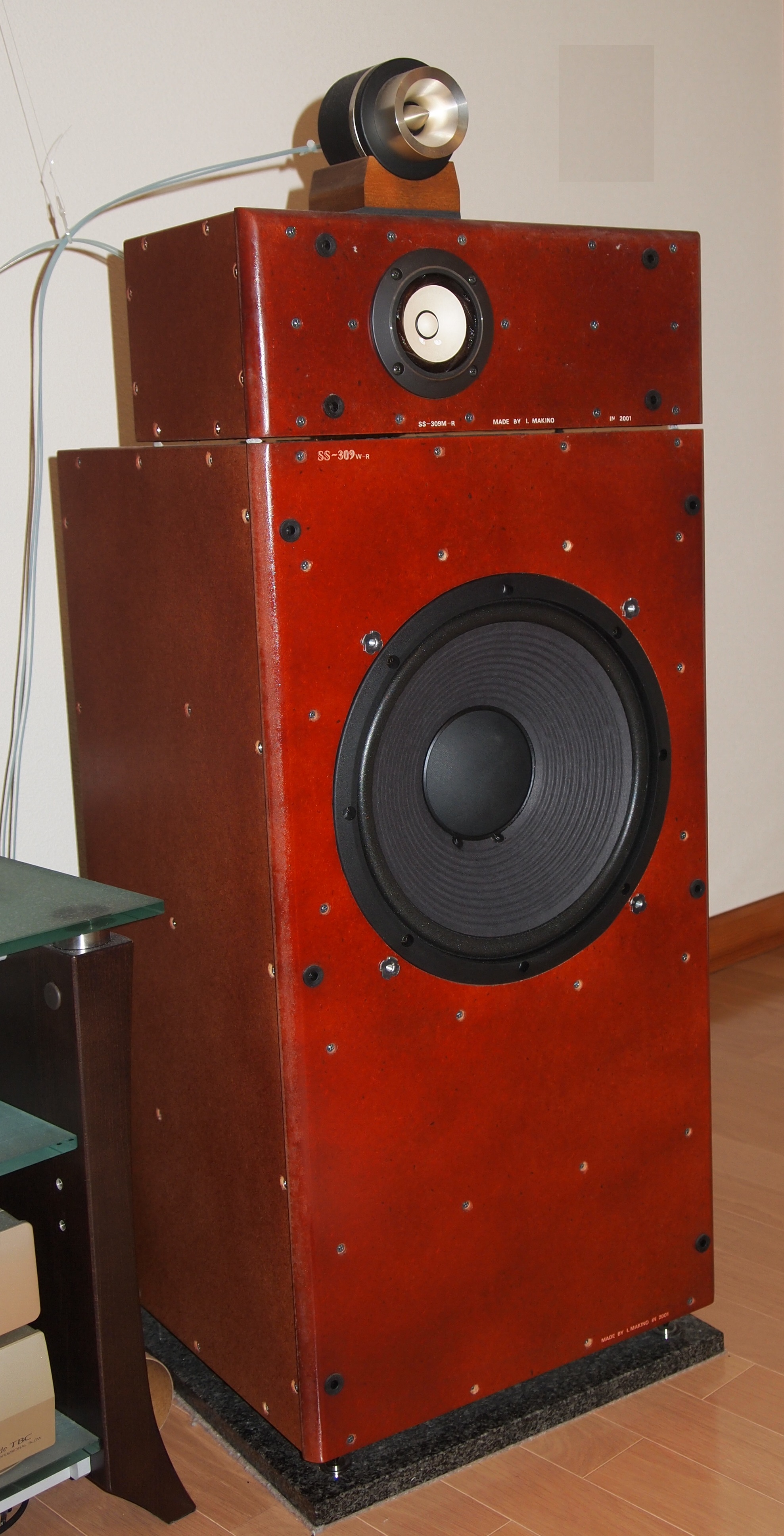

右の写真は設置直後の本機です。（2001年6月）

---

自己評価

ルックス

本機の開発の最大の目的は、ルックスのよいスピーカーを造ることでしたが、その目的は達成できたと自負しています。カミさんからも、「これだったらリビングにおいてもOK」とお墨付きをもらいました。
カミさんはスピーカー・ユニットをむき出しにすることを嫌いますが、私はグリルを外した状態のほうが好きです。また、当然のことながら、グリルなしのほうが音質が優れています。



音質

ウーファー FW305 がやっと本来の実力を発揮するようになりました。いい意味で軽い低音です。歯切れがよく、ジャズのベースがとても心地よく聞こえます。あまり押しつけがましくなく、量的には結構出ていても、特別低音楽器が出しゃばって聞こえることがありません。
一方で風圧に近いような重低音や地響きのような重低音もしっかり出ます。例えば、鬼太鼓座の大太鼓の音（基本波は28Hz）（CD、鬼太鼓座、鬼太鼓座（I)、Victor VICG-5373）を聴くと本当に快感を感じます。大太鼓が発する風圧を肌で感じ、まるで生演奏を聴いているような臨場感を感じます。また、DVDの映画ソフト「アポロ１３」を再生すると（DVD, APOLLO 13, SUD-29954）、ロケット打ち上げのシーンでは、本当に地響きを感じます。映画館の音響と大差ない音質だと思います。
FW305は特別斬新な構造や材質を採用しているわけではありませんが、私はこのような基本に忠実にシンプルに造られたオーディオ・パーツを好みます。末永く使い込んでいきたいと思います。

ミッドレンジ部は塗装によりやや音の透明度が下がったものの、それでもかなり質の高い中高音域を聴かせてくれます。多くのフルレンジ・ユニットは高域の伸びが足りなかったり、あるいは高域が歪っぽく、どうしてもツィーターを追加したくなってしまうのですが、6N-FE88ESは高域に不満を感じません。ツィーターとしても使えるのでは、と感じるぐらいです。
フルレンジ・ユニットはフルレンジで鳴らすとそれなりにきれいな音に聞こえますが、ミッドレンジとして使用するとウーファーやツィーターの性能に全然及ばす、システム・トータルの音質を下げてしまうことが多いのですが、6N-FE88ESはミッドレンジとしても通用します。ツィーターとしても使えそうなぐらいの性能だからこそ、ミッドレンジとして通用するのだと思います。

ミッドレンジ部をミッドレンジとして使用するときには、バスレフ・ポートをふさぐ必要があります。ユニット背面からは前面と同じ音圧の音が逆位相で出ています。それがポートから漏れてきてしまい、前面から出る音と干渉してしまうのです。このことで、特に中音域が歪っぽくなります。フルレンジとして使用するとそれなりにきれいな音でも、ミッドレンジとしてウーファーやツィーターの性能とつりあわず、マルチウェイとしてふさわしい音質になりません。それで、ポートをふさぐ必要があるわけです。
本機ではリア・ポート式にしたので、もしかしたらふさがなくても大丈夫では、と期待していたのですが、やはり駄目でした。少し面倒ですが、ミッドレンジとして使用するときは、ウレタン・マットを丸めたものをポートにつめてふさぐことにしました。Gaudiではスイッチの切り替えにより、ミッドレンジ部をフルレンジとしても使用できますが、その場合はポートを開放します。

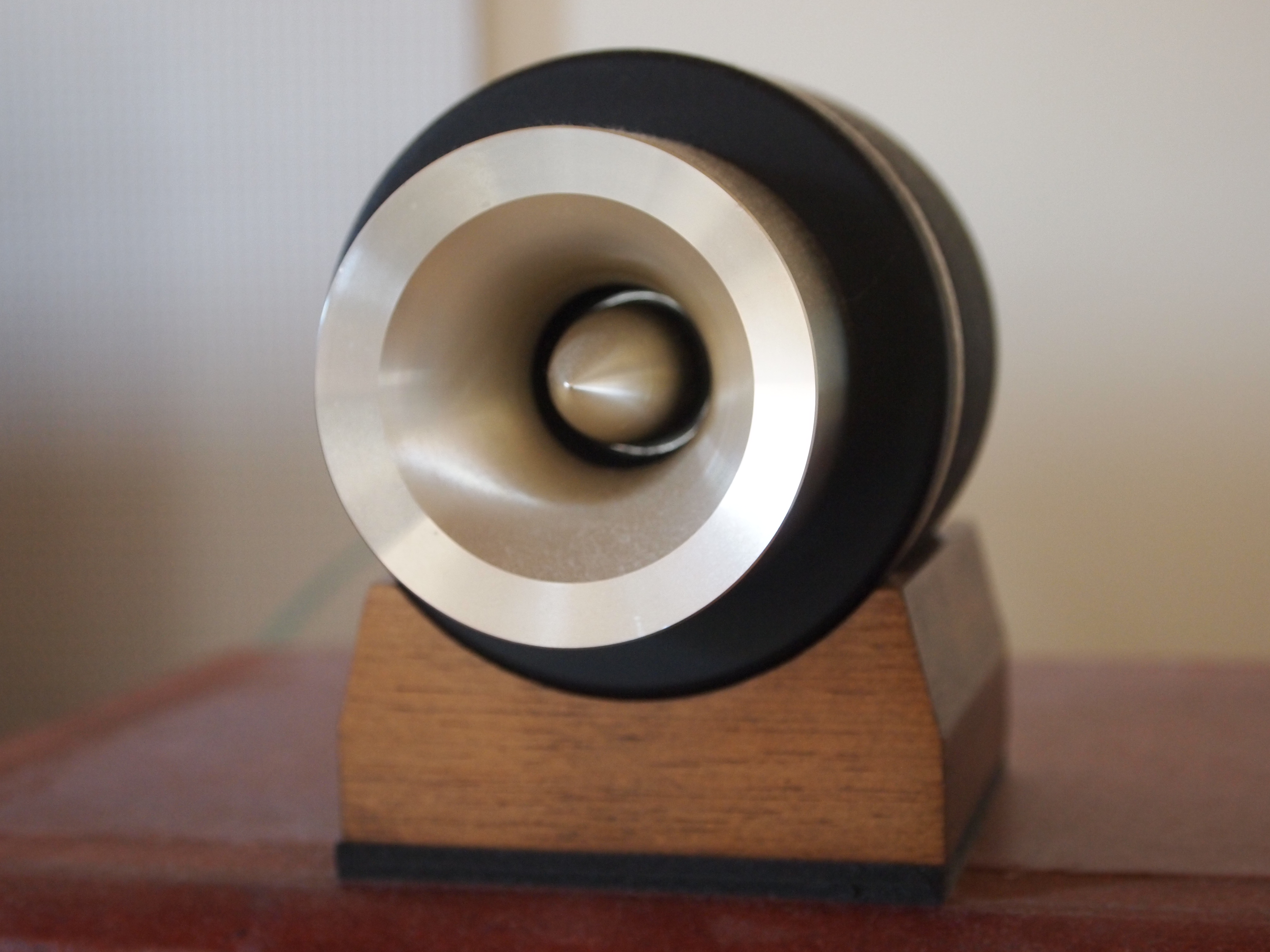

ツィーターの T925 は1982年以来愛用していますが、経年劣化もほとんどなく、相変わらず頼りになる存在です。T925はツィーターというよりもスーパー・ツィーターですし、fcも8000Hzで使用していますから、超高音しか出していないのですが、T925 がGaudi の音全体に及ぼしている影響力は相当なものです。T925 は高音のみならず、中低音域のニュアンスにも大きな影響を与えています。歯切れのよい低音も、ウーファーの性能がよいというだけでなく、T925 の性能がよいために実現しているのです。

このツィーターの最大の魅力は、発音体（楽器、人の声など）の質感を伝えることができるということです。例えば、ジャズのシンバル系の音が、単なるシャカシャカ、チャカチャカという音でなく、重い金属の板を叩いて出ている音だと感じられるのです。発音体の実体が見えるような音なのです。T925は寿命が尽きるまで使い続けていきたいと思っています。

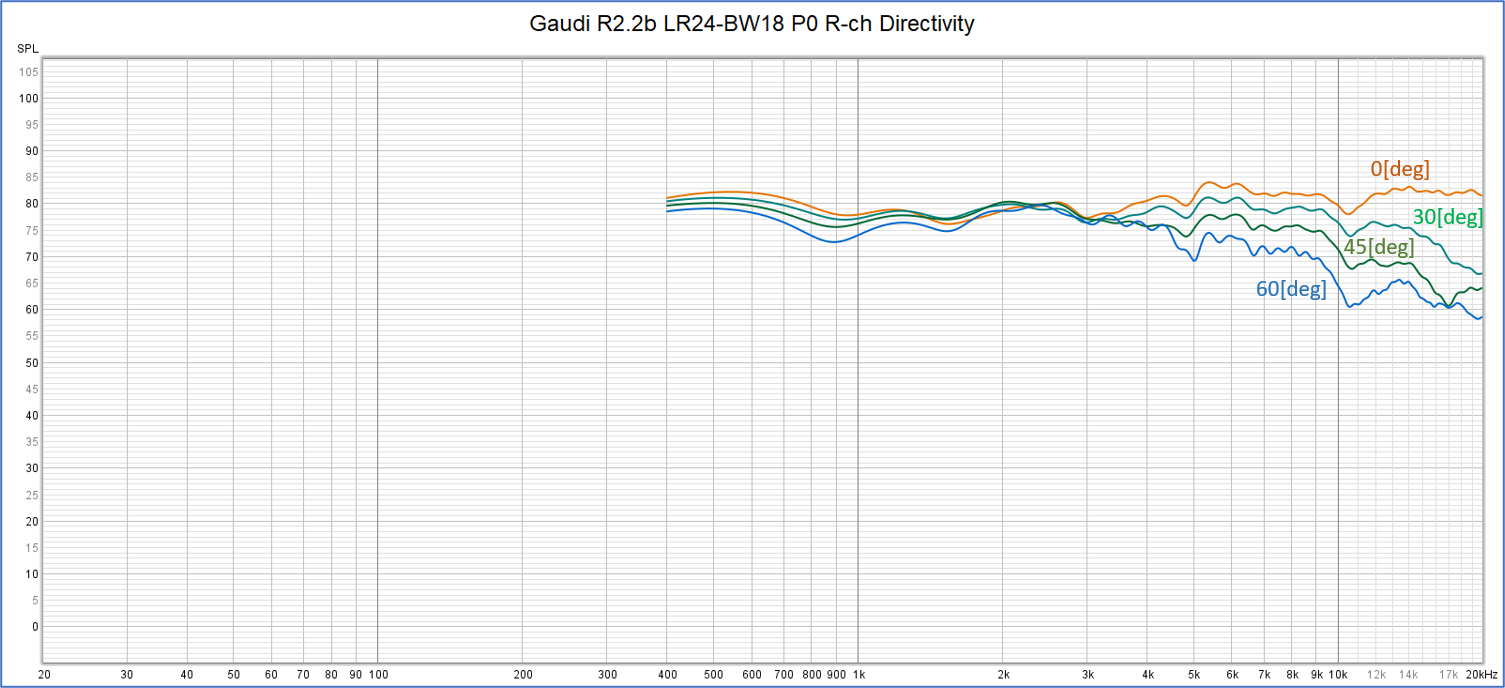

指向性の狭さはホーン・ツィーターの欠点として知られていますが、私はまったく逆に長所と考えています。指向性が狭いゆえに、音響エネルギーをロスなくリスナーの耳に届けることができます。これは、上記のような音源の実体が見えるかのような音質と深く関係していると思います。
ドーム・ツィーターのように指向性が広いと、直接リスナーに届く音響エネルギーは乏しく、床、壁、天井、家具などに反射した間接音が多く届きます。コンサート・ホールのような広い空間では、間接音はかなりの時間差で到着し、美しい響きとして聞こえます。しかし、一般住宅のような狭い空間では、直接音と間接音の時間差は僅かで、音が歪っぽく聞こえたり、音像があいまいになったりします。
私は、よほど部屋が広く、また壁、天井などが吸音性の素材でできていない限り、ホーン・ツィーターのほうが断然有利だと思います。

各ユニット毎にコメントしてきましたが、SS-309全体としてはどうかというと、これはなかなか難しい問いです。SS-309は各ユニットバラバラですし、チャンデバとパワーアンプをひっくるめて、初めてスピーカー・システムとなるのです。
SS-307との比較という見方では、大幅なアップグレードを実現できたと思います。かなり生々しい音になりました。ツィーターにホーン型を使っているせいか、特に金管楽器の音が非常に生々しくなりました。また、微弱な音を正確に再現できるようになったと思います。私が目指す躍動感と生命感にあふれるサウンドにかなり近づいたという印象を受けました。

使い勝手

ツィーターを除けば、ケーブルが直付け・直出しなので、ケーブルの交換には非常に手間がかかります。利便性という点では、これは大きな欠点です。しかし、オーディオの世界では利便性を上げると音質が落ちるということが、往々にしてあります。この場合もその例にあたります。自分自身の経験上、パワーアンプ出力からスピーカー・ユニットまでの間に接点があると、音がなまるというか、ぼやけるように感じられます。やはり、利便性を犠牲にしてでも、直付け・直出しがよいと思います。
また、過去の経験でわかったことですが、音質の悪いケーブルと良いケーブルを直列につないだ場合、悪いケーブルだけの場合と同じぐらい音質が悪くなります。もし将来非常に優れたケーブルが開発された場合、外部ケーブルだけをそのケーブルに交換しただけでは、効果はほとんどないはずです。内部ケーブルも換えなければ音質向上は見込めません。その点、本機の場合は外部ケーブル、内部ケーブルの区別がなく、ケーブル全体を変えることになります。新しい優れたケーブルの性能を確実に発揮できます。

本機を設計した時点で、近い将来戸建て住宅に引っ越すことをすでに計画していました。そのため、ウーファーにフォステックス純正グリルを取り付けられるようにしたわけです。純正グリルは金属製で、かなり頑丈です。実際、引っ越しのとき大いに役立ちました。
6N-FE88ES用にも純正グリルを買ったのですが、こちらは単に粘着テープで箱に貼り付けるだけで、箱自体には特別の細工はしませんでした。

総評

ルックス、音質ともに目標を達成できたと思います。これでまた、Gaudi がハイエンド・システムに一歩近づいたな、と感じました。
とはいえ、まだ Gaudi のシステム設計に合致していません。ミッドレンジ部にフルレンジ・ユニットを使っているからです。フルレンジ・スピーカーは本来の使い方をした場合に良い音に聞こえても、ミッドレンジとして使うと、ミッドレンジ専用ユニットには敵いません。本機でも、6N-FE88ES は明らかに FW305 や T925 と比べると実力的に見劣りします。なるべく早い機会にミッドレンジ部をアップグレードする必要があります。（後述のように、2012年になってようやくミッドレンジ部をホーン型に変更しました）

---

改良

新居への引っ越し（2003年5月）

新居は木造2階建ての高断熱・高気密住宅で、特別な防音工事はしなかったものの防音性能はかなり高い家屋です。Gaudiの設置場所であるリビング・ルームは2階の北側にあるという変則的な間取りです。小屋裏はなくし、天井を勾配天井にしました。音は上に上がる傾向があるので、天井は高いほうが間接音による歪みを減らすことができますし、勾配をつけることで床と並行にならず、定在波の発生を防げます。
部屋はGaudiを北側の壁沿いに設置するようにデザインされているので、本機も北側の壁沿いに設置しました。部屋のコーナーではなく、やや中央に寄せた位置に設置しました（下図参照）。左右のスピーカーの間隔があまり大きくありませんが（1560mm）、リビング・ルームである以上テレビも置かなければいけませんので、ここは妥協せざるをえません。

リスニング・ポイントは、各スピーカーから2.1mぐらいの位置とします。割合スピーカーに近い位置です。あまりスピーカーから離れると、リスナーに届く音のうち、床や壁からの反射音の割合が増えるので、このぐらいの距離がちょうどよいのです。リスニング・ポイント後方にかなりの空間がとれましたが、これも音質面に好ましいファクターです。

スピーカーと壁との距離は、低音の量感を決める重要なファクターですので、時間をかけて調整しました。しかし、実際には位置を変えてもあまり低音の量感は変化せず、常に不足気味でした。内壁が通常の石膏ボードでできているため、低音はあまり反射せず通過してしまうせいかもしれません。また、リア・ポート方式のバスレフ・スピーカーは後ろの壁に近づけてもあまり低音がブーストされない、という話も聞いたことがあります。
ポート長を短くすることで（130mm->113mm）、低音の量感を増強することにしました。しかし、これもあまり効果はありませんでした。後に別の対策をとります。

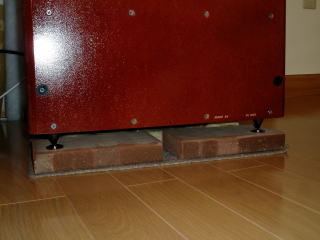

せっかく新築の住宅に引っ越したのだから、古雑誌の上にスピーカーを置くのはやめようと、カーペット＋レンガをスピーカー・ベースにすることにしました。しかし、結果として、明らかに古雑誌以下の音質となってしまいました。レンガはかなり鳴きやすい材質だとわかりました。

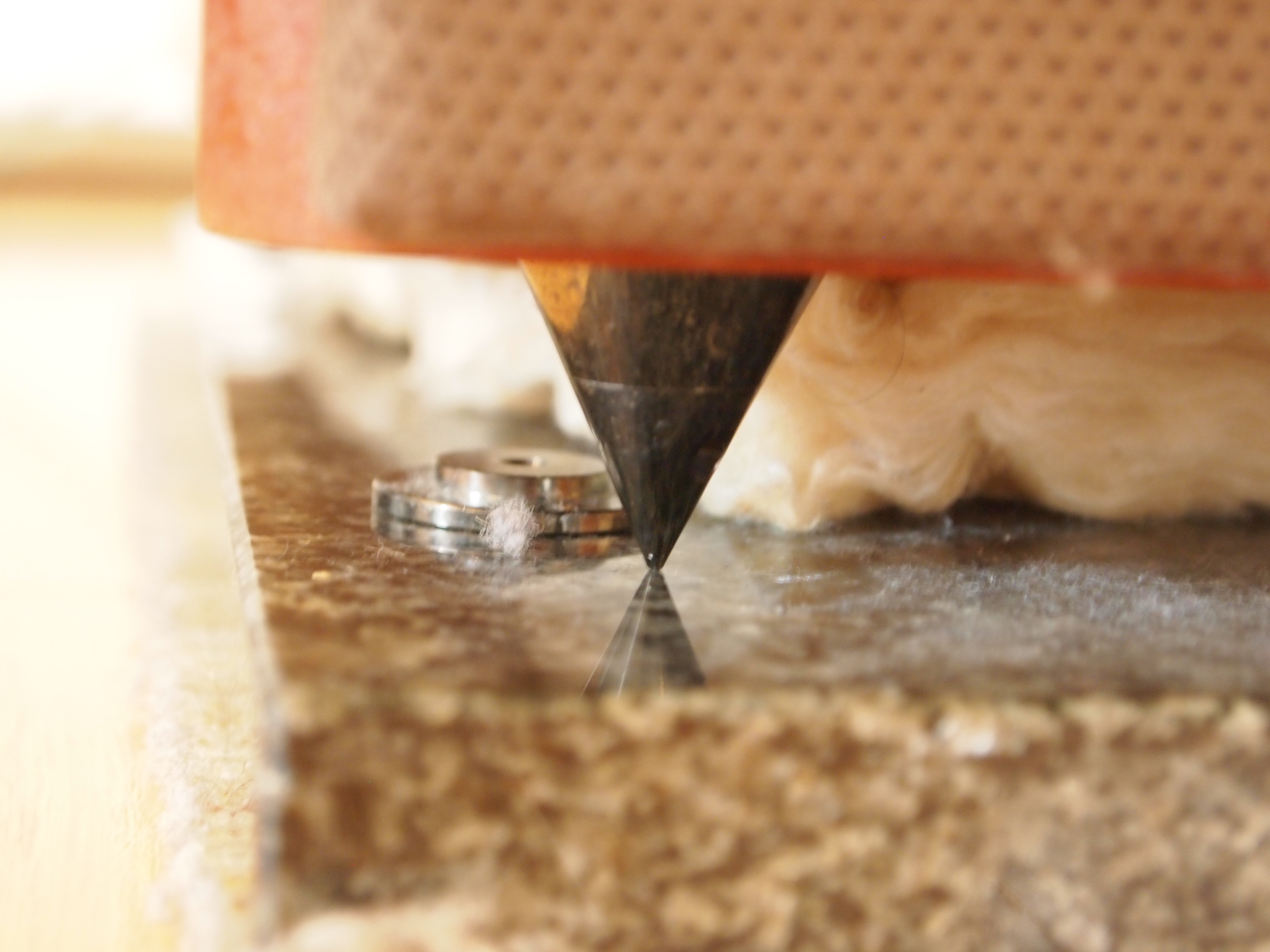

対策として、スピーカーの下にスパイクをつけることにしました。オーディオ・ショップで物色したところ、Daliのスパイクが値段も安く、高さ調整機能付きということで、購入しました。
このスパイクを取り付けることによって、レンガの上に直接スピーカーを置くのに比べてそこそこ音質が上がりましたが、まだ不満が残りました。スパイクはメーカーの宣伝ほど振動を遮断する作用はないようです。[2015/01/27 訂正] {スパイクの使用の仕方が間違っていました。詳細は、後述の「スパイクの誤使用とその修正（2013年11月）」を参照してください}

スピーカー・ベースの改良（2004年11月）

レンガの代わりにもっと重量のある物体を使うことを考えました。楽天市場で探したところ、御影石を指定のサイズに切断してくれて、なおかつ値段もリーズナブルな業者を発見しました（株式会社エム・ジー関ヶ原 （http://www.rakuten.co.jp/mgs/））。20x401x390mmの御影石を2枚注文し、値段は約8500円でした。
御影石はそれなりに重量があるので、メカニカル・アースとなります。音質はかなり向上しました。より繊細な音が表現できるようになったと思います。

改良したスピーカー・ベース 下から順に、ナイロン製カーペット、20t御影石、DALI製スパイク、という構成になっています。 エンクロージャーと御影石の間には、吸音材（ミクロン・ウール）を挟んでいます。

ウーファー・ボックスとミッドレンジ・ボックスの間に挟んでいた衝撃吸収ゴムも、スパイクに変えてみようと思いました。しかし、通常のスパイクではサイズが大きすぎて、ウーファー・ボックスとミッドレンジ・ボックスの間にかなりのすき間があいてしまいます。そこで、代用品を使うことにしました。
ネット上の口コミ情報で、10円玉がよいという意見を見かけたので、試してみました。確かになかなか良い感じでした。100円玉も試してみると、10円玉ほどよくありませんでした。オーディオ・アクセサリーは「高価なものほど効果がない」という経験はたびたびしますが、今回もその一例となりました。
10円玉インシュレーターはしばらくの間使っていたのですが、やはり面接触より点接触のほうがよいだろうと考え、小さなとがった石を使うことにしました。家の裏庭にまいてある砂利の中から、大きさがそろった石を20個ほど拾ってきて、ミッドレンジ・ボックスがガタつかないような4個の組み合わせを2組選び出し、ミッドレンジ・ボックスの4隅の下に置きました。結果は上々で、ようやく満足できる音質となりました。



チャンネル・デバイダーのアップグレード（2005年2月）

チャンデバを CD-206 から CD-211 A-NET にアップグレードしました。
CD-206では、下側のクロスオーバーが、800Hz、18dB/oct、上側が8000Hz、12dB/octでしたが、CD-211では、それぞれ、720Hz、18dB/oct、7200Hz、18dB/octとしました。ツィーターに流れるfc以下の電流が減ったことにより、高音域の透明度がさらに上がりました。T925の実力をいかんなく発揮できるようになりました。

しばらくはその設定で使用していましたが、ウーファーとミッドレンジのfc付近でピークができていることがわかり、フィルター特性を変更することにしました。ウーファー用フィルターのカットオフ周波数を530Hzに下げました。ミッドレンジ側は720Hzのままです。fcでの減衰量は-6dBとなりました。ウーファーとミッドレンジのつながりがさらによくなり、フルレンジ一発に近い一体感のある音になりました。
セオリーでは、fcでの減衰量は-3dBにすることで、合成された周波数特性がフラットになることになっていますが、ウーファーとミッドレンジの距離をよほど離さないと、ピークができてしまうようです。

スピーカー・ケーブルのアップグレード（2009年9月）

スピーカー・ケーブルに関しては、SS-307製作時から色々なメーカーの色々なタイプのものを試してきましたが、どれをとっても決定的に優れているという感じがしませんでした。各メーカーのカタログ等を見ると色々凄いことが書いてあるのですが、どこか誇大広告的な雰囲気を感じました。アンプと同様ケーブルも、よりシンプルな構造のもののほうがよいのではないかと考えはじめました。
ある日、オヤイデ電気のWebサイト（http://oyaide.com/catalog/）を物色していると、47研究所（http://www.47labs.co.jp/）の0.4mm単線が目につきました。実はこのワイヤーはかなり以前から存在を知っていて、オヤイデに質問のメールを送ったりしていたのですが、あまりにも安っぽいワイヤーなので、採用を見送っていました。しかし、ユーザー・レビューを読んでみると、ほとんどのユーザーが絶賛しているので、私も心を動かされ、このこれ以上シンプルなワイヤーはありえないぐらいシンプルなワイヤーを使ってみる気になりました。ちなみに、導体はメッキしていない0.4mm径のタフピッチ銅、被覆は1mm厚のポリエチレンです。これ以外の材料は使われていません。いたってシンプルです。
ウーファー、ミッドレンジ、ツィーターともにケーブルを交換することにしました。ただし、ウーファー用には0.65mm単線を使うことにしました。0.4mmですと直流抵抗が気になるレベルです。ケーブルの直流抵抗が大きいと、アンプのダンピング・ファクターが下がったのと同じになり、低音がブーミーになる恐れがあります。それで、ウーファーのみ0.65mmとしました。
オヤイデのWebサイトから購入しました。価格は0.4mm単線が@273/m、0.65mmが@315/mでした（シンプルなワイヤーにしてはあまり安くありませんでした）。

ケーブルは2本のワイヤーを30cmピッチでゆるくツイストさせて作りました。末端は基本的にはんだ付けするので、切りっぱなしです。ただし、ミッドレンジ・アンプのFlying Mole DAD-M100Proは出力端子がはんだ付けできない端子なので、こちらにつながる末端にはバナナ・プラグをつけることにしました。47研究所ではこのワイヤー専用のプラグを用意しているので、それを購入し、使用しました。
47研究所製バナナ・プラグこのプラグの仕組みは大胆というか、常識外れというか、ワイヤーを直接相手のターミナルに接触させるという発想でできています。プラグはデルリン製で、中が中空になっていて、ワイヤーを通すようになっています。先端に小さい穴があいていて、ここから被覆をむいた芯線を出し、180度折り曲げてプラグ外側に沿わせるようにします。これを相手側ターミナルに挿入すると、芯線が直接ターミナルの金属部分に接触して、導通するという仕組みです。

このプラグにはいくつか問題がありました。まず、ワイヤーを180度曲げることにより、余計なインダクタンスが発生してしまうという点です。また折り曲げた点で、電流の一部が反射してしまうので、歪みの原因となります。次に、芯線はメッキされていない銅でできているので、常温でもかなり速く腐食してしまうとい点です。相手方はニッケルメッキなので、異種金属接触ということになり、さらに腐食が加速されます。第三に、このプラグは寸法精度が低く、ものによってはきつくて相手方ターミナルになかなか入らなかったり、ものによっては逆にゆるゆるで簡単に抜けてしまったりしました。
それでも数ヶ月間使ってみましたが、芯線の腐食によって導通不良になった時点で、使用をやめました。かなり高価なプラグだっただけに、がっかりしました。代わりに計測器用のバナナ・プラグを使用しました。こちらのほうが安価であるにもかかわらず、音質的にも良好でした。「オーディオ・アクセサリーは高価なものほど効果がない」を再び経験してしまいました。[2015/02/14 追記] {現在はバナナ・プラグの使用はやめ、芯線を直接ターミナルにかしめています。腐食防止のため、芯線には和光テクニカル製チタン・オーディオ・オイルを塗布しています}

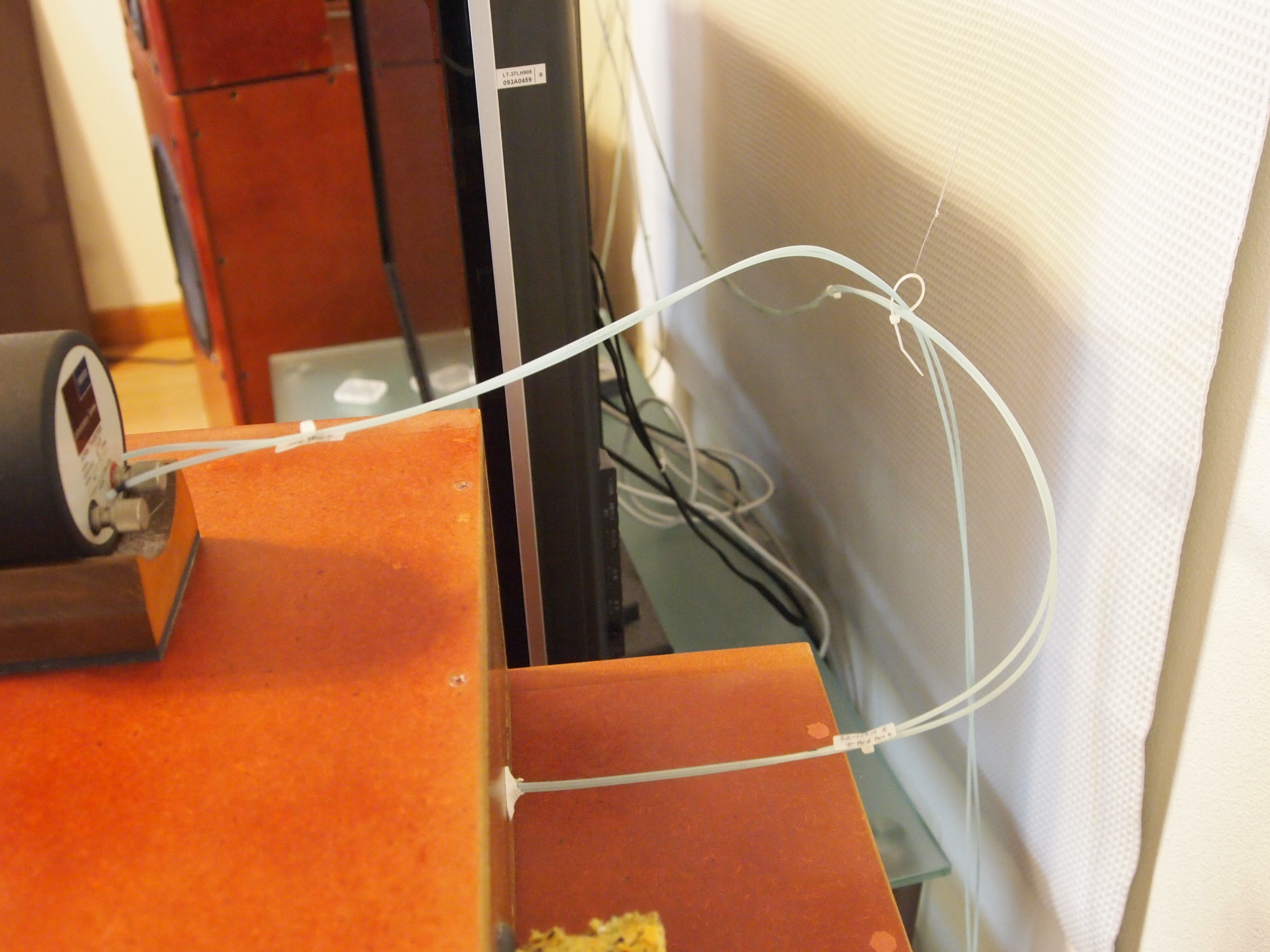

47研究所のWebサイトには、ケーブルがいかに振動に弱いかについて書かれていました。当時私は、SPケーブルに関しては、微弱な信号を扱うわけではないので、振動の影響はあまり受けないのではないかと考えていましたが、47研究所の推奨に従って、振動を防ぐためにSPケーブルを空中配線してみることにしました。今回製作したケーブルはメーター当たり十数グラムの重量しかないので、宙づりにすることは容易です。壁の高いところにフックをつけ、そこからナイロンの糸を垂らし、その糸にSPケーブルをかけることによって、宙に浮かしました。どうしても床やSPエンクロージャーに接する部分には衝撃吸収ゴムを使って、直接振動が伝わらないようにしました。
この空中配線は予想以上に効果がありました。品位が一段上がったという感じで、また一歩ハイエンドの音質に近づいたなと実感しました。

無事アップグレードに成功しました。ケーブルに関しても、「シンプル・イズ・ベスト」が実証できました。また、芯線の太さに関しても、太いほどよいというわけではないということがわかりました。
これは私の推測ですが、芯線が太すぎるとかえって音質が落ちるのは、表皮効果によって表面を流れる高音域の電流が、芯線の表面積が大きすぎるために渦電流を生じてしまい、高音域に歪が発生するためだと思います。

SPケーブルが細いと重低音が出ない、という意見をよく聞きます。47研究所のWebサイトにもそのように書かれています。しかし、本機の場合、ケーブル交換後重低音が出なくなったという印象はありません。「重低音には太いケーブルが必要」というのは、迷信ではないでしょうか。おそらく、弦楽器が低音を出すために太い弦を使うので、そのイメージで太いケーブルは重低音が出ると思い込んでしまっているのだと思います。
実際には細いケーブルのほうが低音が強調されます。それは直流抵抗が比較的高いため、ウーファーの制動を弱めてしまうからです。ダンピング・ファクターの低いパワーアンプを使うのと同じです。

ウーファーの交換（2009年10月）

ウーファーのエッジが老朽化で破れてしまったので、修理することにしました。
コイズミ無線のWebサイト（http://www.koizumi-musen.com/）をチェックしたところ、幸いなことに、FW305はまだ製造されていて、入手可能なことがわかりました。エッジを修理しても元の性能に戻るかどうか不安ですし、ユニットが手に入るのであれば、ユニット毎交換することにしました。FW305のように型は古いけれども優秀な製品を長期にわたって生産し続けるのはフォステックスの賞賛すべき点だと思います。
値段は少し高くなっていました。以前買った時もコイズミ無線で買ったのですが、確か18,000円ぐらいだったと思います。今回は22,000円ぐらいになっていました。しかし、ものを見て納得しました。フレーム、エッジ、端子など目につくところだけでも随所に改良の跡が見受けられました。
交換後、低音の質・量ともに向上したように感じました。音質面でも改良の跡が感じられました。単なる修理ではなく、アップグレードとなりました。

新しいFW305のエージングが充分できたところで、ポートをオリジナルのもの（68phi ｘ 130mm）に戻しました。

調音パネルの設置（2012年9月）

大音量で鳴らしたときの低音の量感に不足を感じていませんでしたが、音量を低めにした時には少し不満を感じていました。スピーカー背後の壁は、石膏ボードに壁紙を貼った平凡な作りです。石膏ボードは中高音は反射しますが、低音は通過させてしまいます。そこで、中高音は吸収し、低音を反射する調音パネルを製作し、それをスピーカーの背後に置くことにしました。

ベースは18x1220x910mmのMDFボードにしました。 それに天井用のロックウール製化粧吸音板（吉野石膏（http://yoshino-gypsum.com/）、ソーラトン キューブ クロス 6T）を釘付けしました。

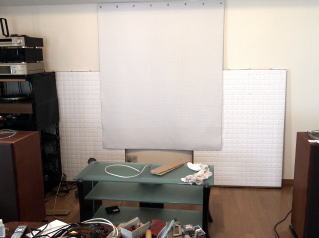

この調音パネルをスピーカーの背後の壁に立てかけるように設置しました。

この調音パネルは、低音の量感の改善だけでなく、音の定位の改善にも役立ちました。それまでは、音が左寄りに定位する傾向があったのですが、より中央に近いところに定位するようになりました。

Rev. A： ミッドレンジ・ユニットのアップグレード（2012年11月）

いよいよミッドレンジをホーン型に換えるときがやってきました。1974年、17歳のときに描いた理想像を実現するときがついにやってきたのです。

使用ユニットはフォステックスのウッド・ホーン H400 とドライバー D1405 です。これらは、本機を設計した時点ですでに将来の導入を予定していたユニットです。

H400とD1405は2セットで約18万円しました。オーディオに金をかけるのが嫌いな私にしては、異例の決断でした。しかし、「ミッドレンジで音質が決まり、ツィーターで音色が決まる」というのが私の持論ですし、システム全体を見ても、スピーカーが最もシステム・トータルの音質を左右します。パワーアンプのようにシステム・トータルの音質にあまり影響しないコンポーネントには金をかけるのはもったいないですが、ミッドレンジ・ユニットこそ、システム中で最も奮発すべきパーツです。

D1405の推奨クロスオーバー周波数は850Hzなのですが、それまでチャンデバのCD-211でミッドレンジ下側のカットオフ周波数は720Hzになっていました。これを880Hzに変更しました。ウーファー側のカットオフはそれまでの530Hzから720Hzに変更しました。
もう2点CD-211を改造する必要がありました。ひとつは、ミッドレンジ出力にアッテネーターを追加することです。ミッドレンジ・アンプのDAD-M100Proはゲインが高すぎて、入力アッテネーターでかなり減衰させなければなりません。それまでも-20dBぐらいに絞っていました。6N-FE88ESの能率は90dB/W(@1m)でしたが、D1405は104dB/Wです。さらに14dB絞らなくてならないのですが、DAD-M100Proのアッテネーターは最大で-30dBまでしか絞れません。それで、CD-211側にもアッテネーターを追加することにしたのです。減衰量は-20dB固定としました。
もうひとつの変更点は、機能的な変更です。それまではCD-211のミッドレンジ出力はスイッチでミッドレンジとフルレンジを切り替えられるようになっていましたが、D1405にフルレンジの信号を入れてしまうのはまずいので、3ウェイのミッドレンジと2ウェイのツィーターの切り替えに変更しました。すなわち、スイッチを「3-way」に設定すると、ミッドレンジ出力からは880Hz～7200Hzの帯域が出力され、「2-way」に設定すると880Hz以上が出力されるように変更したのです。

CD-211の改造にはかなりの手間と時間がかかりました。D1405とH400を購入したのは2011年10月頃だったのですが、CD-211の改造が終了し、型番もCD-211Aになったのは2012年11月でした。

ウッド・ホーンを設置する前に、もうひとつやっておくことがありました。強力なマグネットから出る漏れ磁束がアナログ・プレーヤーPS-104のピックアップに悪影響を及ぼす心配があったのです。対策として、スピーカーとアナログ・プレーヤーの間にパーマロイ製の磁気遮蔽板を設置しました。

磁気遮蔽板の取り付け ラックの右側にパーマロイ製磁気遮蔽板を取り付けました。 黒い薄い板がそれです。アナログ・プレーヤーをカバーしています。

ホーンの設置自体は簡単でした。まず、ドライバーをホーンに取り付けました。次に、ウーファー・ボックスの上に衝撃吸収ゴムシートを敷き、その上にミッドレンジ・ホーンを置きました。さらにその上に、ツィーターT925を置きました。最後に47研究所の0.4mm単線で接続ケーブルを作り、ミッドレンジ・アンプのフライング・モールDAD-M100Proに接続しました。

（2012年11月）

調整には思ったより手間がかかりませんでした。
まず、各ユニットのレベル調整を行いました。様々な周波数の正弦波を記録したCD-Rを再生しつつ、マイク（オーディオテクニカ AT822）とICレコーダー（TASCAM DR-1）で音圧を確認し、フラットな特性になるように調整しました。次に様々な音楽を再生しながら、耳でｆ特がフラットに聞こえるように微調整しました。1週間ほどで満足のいく結果が得られました。
6N-FE88ESを使っていた頃は、レベル調整はたいへんな作業でした。マイクとVU計を使う方法はほとんど当てになりませんでした。耳だけを頼りに、1～2ヶ月かけて調整したものです（「Gaudiの調整」のページ参照）。
最後にユニットの前後方向の位置の調整を行いました。これも意外にあっさりできてしまいました。ただし、私の追求が甘かっただけで、今もまだ最適の位置になっていない可能性はあります。

さて肝心の音質ですが、期待通りの結果が得られました。
第一印象は、「美しい！」でした。それまでもGaudiの躍動的で生命感あふれる音は魅力的でしたが、さらに美しさが加わりました。特にストリングスやコーラスのハーモニーが絶品といっていいぐらい美しく、つい聴き惚れてしまいます。例えば、、マントヴァーニ・オーケストラのカスケード・ストリングス奏法（CD、マントヴァーニ・オーケストラ、マントヴァーニ・アンコール！！、Victor VICP-5618）を聴くと、天にも昇るような幸福感を感じます。もちろん、木管楽器、金管楽器、打楽器など他のあらゆる楽器の音がよくなりました。より緻密で生々しい音になったという印象です。

少しホーン臭い音になるのではないかと心配していたのですが、それはまったくの杞憂でした。また、充分エージングしなければ、音質がよくならないのではないかと心配していたのですが、それも杞憂でした。FW305を交換したときも、最初から充分高音質だと感じましたが、今回もそう感じました。フォステックスは、工場で充分エージングをしてから出荷しているのかもしれません。

もうひとつ気づいたことは、低音の質が上がったということです。ウーファー周りは何も変更していないのに、低音の迫力が増し、低音楽器の音がはっきりと聞こえるようになりました。メーカー製スピーカーによくある強調された、ブーミーな低音ではなく、歯切れのよいしまった低音です。迫力があるといっても、出しゃばった感じはなく、正確に原音を再現している感じです。ジャズのウッド・ベースが本当に目に見えるような感じで聞こえてきます。
ボーカルやナレーションの聞きとりやすさも特筆に値します。発音がすごく明瞭に聞こえます。英語の歌を聴くと、発音が明瞭なので、歌詞が自然と意識の中に入ってきます。気がつくと、英語の歌詞であるということをすっかり忘れて、いつのまにかその歌の世界に没入していることがよくあります。私は今のGaudiほど歌詞が聞き取りやすいオーディオ・システムを他に知りません。

ホーン・スピーカーを選んで良かったと思います。超軽量の振動系を強力な磁気回路で駆動するため、微弱な音も正確に再現できますし、ホーンで音響的に増幅するため、耳をつんざくような強烈な音も難なく再現します。また、能率が高いため、アンプやケーブルの負担が軽く、それらを簡素化できます。
今ではホーン・スピーカーはすっかりマイナーな存在になっていますが、もっと認められるべきスピーカーだと思います。

今回のアップグレードは大成功でしたが、一つ問題が浮き彫りになりました。ミッドレンジから残留ノイズが聞こえてくるのです。ザ―というピンク・ノイズに近いノイズと、ジ、ジ、ジ、というハム・ノイズの高調波成分ではないかと思われるノイズが聞こえてきます。
ミッドレンジ・アンプのフライング・モールDAD-M100proは、スペック的には非常にローノイズ（S/N比：120dB、残留ノイズ：25uV）なので、このトラブルは意外でした。このノイズの影響のためか、よく聞くとピアノの余韻が若干濁って聞こえます。[2015/01/26 訂正] {この原因はD1405のエージング不足であることが後にわかりました。音を濁すのはノイズ（信号に無関係な成分）ではなく歪（信号波形の変形）です}

もしハムノイズが発生しているとしたら、ドライバーにダメージを与える可能性があるので、早速、測定器（PicoScope 6）をアンプ出力につないで、ノイズの波形とスペクトルを調べました。アンプの入力はショートし、出力にはD1405を接続したままの状態で測定しました。
主な周波数成分は393kHzで、実効電圧は171mVでした。DAD-M100のクロックと思われます。心配していた低周波のノイズはかなり低いレベルでした。ハム・ノイズではありませんでした。この程度のレベルであれば、ドライバーにダメージを与える可能性はありませんが、問題であることは確かです。

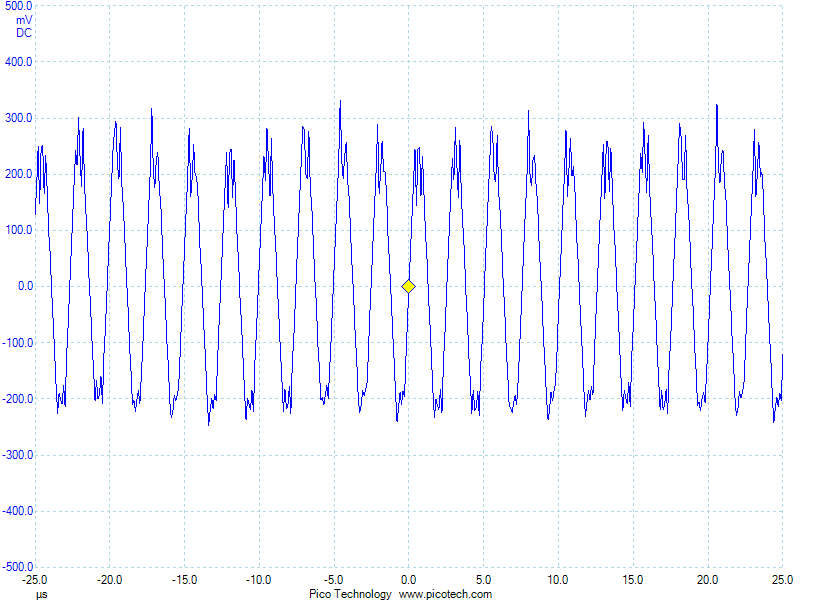

残留ノイズの波形

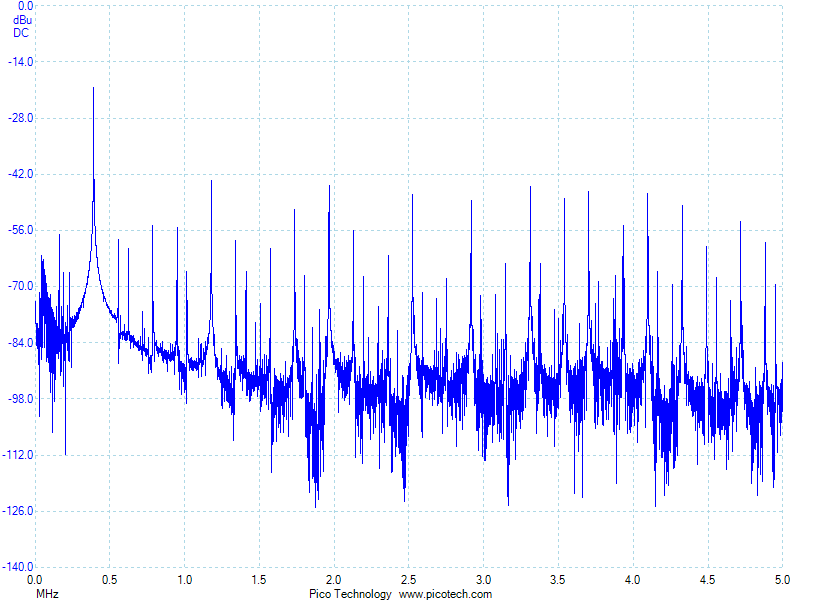

残留ノイズのスペクトル波形

いくつか文献を当たって調べてみましたが、これはDAD-M100に限らず、D級アンプに共通した問題であることがわかりました。結論を先に言えば、D級アンプはホーン型スピーカーには使えないのです。
D級アンプは、出力端子の手前に、高周波成分を除去するためのLCで構成されるパッシブ・フィルターを備えています。しかし、これだけでは完全に高周波成分を除去するのは不可能です。上図のように多少は出力されてしまいます。スピーカー・ユニットがダイレクト・ラジエターであれば、高周波には追従できないので音として出力されることはありません。しかし、ホーン型のようにきわめて高い応答性を持ったユニットですと、振動系が応答してしまい、さらに高周波が低周波に変調されて、可聴ノイズとして出てきてしまうのです。
参考までに、ラステーム社のRDA-560というマルチアンプ・システム用6ch D級アンプの取扱説明書にも、ホーン型スーパー・ツィーターを直接接続すると、ホワイト・ノイズが発生したり、ツィーターを破損する恐れがあると注意書きがありました（蛇足ですが、ラステーム社は倒産してしまったようです）。

ミッドレンジ・アンプはリニア・アンプにする必要があります。どのみちミッドレンジ・アンプは自作品に換えるつもりだったのですが、その時点で製作中のヘッドホン・アンプHA-213、設計中のフォノ・イコライザーPE-114より優先して、ミッドレンジ・アンプMA-215を設計・製作することにしました。もちろん、リニア・アンプです。

スパイクの誤使用とその修正（2013年11月）

[2015/01/26 追記]

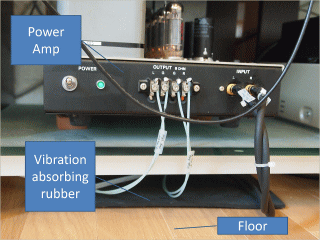

ツィーターの交換時にふと気付いたのですが、ウーファー・ボックスに取り付けているスパイクの下に、付属の台座ををおいていました。この台座は、スピーカーを直接床の上に置く場合に、床を傷つけないために用意されているものです。SS-309は御影石の上に設置しているので、この台座は必要ありません。しかし、2004年11月以来、このように設置してあったのです（上記「スピーカー・ベースの改良（2004年11月）」を参照のこと）。
この台座を使用すると、スパイクとしての機能（振動を反射する）がなくなってしまいます。大音量で再生中にスピーカーの前の床を触ると、振動を手で感じるぐらい、振動が床に伝わっていました。
ようやくことのことに気づいて、台座を取り外しました。右の写真でスパイクの後に見えるのがその台座です。結果として、床に伝わる振動は明らかに減りました。
どうしてこのような初歩的なミスに今まで気がつかなかったのだろうと、我ながら嫌になりました。どんなにアンプやスピーカーの設計・製作を頑張っても、このようなちょっとしたミス一つで、音質は低下します。今後は十分気をつけたいと思います。

ツィーターの交換（2013年12月）

[2015/01/25 追記]
ツィータのT925の音が段々冴えなくなってきたので、ICレコーダー（TASCAM DR-1）とマイクロフォン（オーディオ・テクニカAT822）およびテストCDを使って、高域のレスポンスを測定してみました。案の定、12.5kHz以上が急激に落ち込んでいました。至急ツィーターを交換することにしました。

すでにT925は生産終了していましたので、他のユニットを選定する必要がありました。候補にあげたのはフォステックス社のTシリーズのホーン・ツィーターのうちの3機種、T900A、T925A、T90Aでした。ホーン型以外のツィーターを採用する気はありませんでしたし、ホーン・ツィーターを製造しているメーカーは世界的にも少なく、また、30年以上にわたりT925が私を満足させ続けてきたという実績もあり、フォステックス以外は考慮しませんでした。なお、T500Aは最初から候補から外しました。価格が高すぎるのと、ダイアフラムが純マグネシウム製ということが気になりました。以前フォステックスG2000の発表会に参加したことがありますが、そのときの印象が悪く、純マグネシウム振動板では私が求める躍動感・生命感に満ちた音は出せないのではないかという疑問を持っていました。

最も順当な選択はT925Aです。30年以上お気に入りだったT925の改良型なので、同じ音色で、よりリファインされた音質を期待できます。
T900Aにも心が動かされました。単なる部品交換だけでなく、同時にアップグレードを狙えるからです。T925Aの上位モデルというだけでなく、設計がずっと新しいので、より高音質が期待できると思いました。しかし、スペック的には僅かながらT925Aより劣っている点と、ペアで10万円近い価格が気になりました。
一番心をひかれたのは最も安価なT90Aです。大きさがT925よりふた回りぐらい小さく、少し頼りなさそうですが、スペックは他のTシリーズ製品と遜色がありません。「同じような機能・性能であれば、より小型のものを選ぶ」というのが、とのち流部品選択基準です。価格が安いから音質が劣るとは限りません。その逆の例も多々あります。
結局T925Aを選ぶか、それともT90Aにするかで大いに悩みました。なかなか結論が出なかったので、私としては珍しく他人の評価を参考にすることにしました。ネットでユーザー・レビューを検索したところ、アメリカのオーディオファイルで、Tシリーズのすべてを所有し、使用しているシステムがマルチアンプ・システムという人物を発見しました。その人の評価と、その人が主催するフォーラムでのTシリーズに関する書き込みを読んだところ、T90Aが最も評価が高いようでした。

T90Aを選びかけましたが、最後の最後に気が変わり、やはりT925Aにすることにしました。決め手はルックスです。ルックスの良さはSS-309の重要なコンセプトです。T90Aでは、寸法が小さすぎて、ウッド・ホーンH400と見た目の釣り合いが取れないと判断しました。いかにT90Aの評価が高いとはいえ、T925Aとそれほど音質差があるとも思えず、ルックスで選んでもかまわないと考えました。

参考までに、各候補の比較表を以下に示します。T925Aの仕様は基本的にT925と同じで、マグネットがアルニコになった点のみ異なります。また、仕様には現れていませんが、ホーンの形状がより肉厚になっています。価格は2015年1月現在の税抜き定価です。

型番	T90A	T925A	T900A
インピーダンス	8 ohm	8 ohm	8 ohm
再生周波数帯域	5kHz-35kHz	5kHz-40kHz	5kHz-38kHz
出力音圧レベル	106dB/W (1m)	108dB/W (1m)	106dB/W (1m)
入力 (music power)	50W	50W	60W
マグネット質量	100g (alnico)	240g (alnico)	240g (alnico)
総質量	800g	2kg	3.5kg
推奨クロスオーバー周波数	7kHz < (12dB/oct)	6kHz < (12dB/oct)	7kHz <
カットオフ周波数	3.6kHz	3.5kHz	3.6kHz
価格（税抜き）	19,000円	34,000円	47,000円

今までスピーカー・ユニットはすべて秋葉原のコイズミ無線で購入してきましたが（中古品を除く）、今回もコイズミ無線で購入しました。購入価格は27,800円（1本）でした。

設置はほとんど手間がかかりませんでした。もともとツィーターはミッドレンジ・ホーンの上に置いてあるだけなので、ただ置き換えればよいだけです。スタンドは付属の木製のもの使用し、T925で使用していたスタンドはT925とともに売却することにしました。唯一特別に用意したのは、防振用のハネナイト・ゴム・シートで、スタンドの下に敷きました。ケーブルも従来のものを引き続き使用しました。ケーブルの末端は、従来銀はんだでメッキしていましたが、銀はんだと言っても主成分はすずなので、腐食してしまいます。ケーブルを少し切り、末端は和光テクニカルのチタン・オーディオ・オイルを塗布することで、腐食を防ぐことにしました。

調整は、ツィーターの前後方向の位置を調整しただけです。チャンデバには何も変更を加えず、レベル調整も変えていません。フィルターのカットオフ周波数は従来通り7.2kHz、スロープは18dB/octで使用しています。

音質に関する第一印象は、T925に比べて随分おとなしい音になったと感じたことです。しかし,エージングが進むにつれて、徐々にT925の音に近づいてきていると感じます。まだエージング不足と考えられますので、結論は保留とします。[2015/02/26 追記] {おとなしい音に聞こえた原因がわかりました。極性を逆に接続したため、位相が反転していました。ツィーターを換えるのは久々だったので、ツィーター用アンプのMA-208が反転アンプであり、スピーカーを+/-逆につながなければいけないことを、すっかり忘れていました。接続し直したところ、T925と同様の力強く、楽器の質感を感じさせる音になりました。オーディオ・システムは、システム内に1箇所でも欠陥があると、大幅に音質が劣化することを再認識しました}

ルックスに関しては、妻からクレームがつきました。スタンドが無塗装の白木ため、ウッド・ホーンの色と調和していないとのことです。塗装すると鳴きやすくなるので、あまり塗装したくないのですが、確かにスタンドがやけに浮いて見えるので、なるべくウッド・ホーンに近い色に塗装したいと思います。

T925は家の近くのHARD OFFで、ペアで15,000円で買い取ってもらいました。31年間使い込んだツィーターにそんな値がつくとは思いもよらず、びっくりしました。もしかしたら、T925のほうがT925Aよりもマニアの間では評価が高いのかもしれません。

---

---

ここまで、旧ホームページの内容を転載しました。

ここからは、2021年3月以降の改良とその結果を掲載します。

---

Rev. B： ウーファー・ボックスの改良とツィーター・ラックの追加（2022年7月）

改良点は以下の6項目です。





改良点1： スコーカー・ドライバーを交換

スコーカー・ドライバーをフォステックス D1405 から Classic Pro ED3402 に替えます。

改良点2： ウーファー・ボックスにサイドパネルを貼り付ける

元々ウーファー・ボックスの材質（MDF）と異なる材質のパネルを貼るつもりで設計してあったのですが、先送りにしたまま20年以上経過してしまいました。遅まきながら、ベニヤのサイドパネルを貼り付けます。異なる材質を貼り合わせることによる制振効果を狙っています。

改良点3： ウーファー・ボックス側面にウーファー・アンプ取り付け金具を付ける

ウーファー・アンプをウーファー・ボックス側面に取り付けられるようにします。ウーファー・ケーブル長を最短にするためです。この金具をアンプ・ホルダーと呼びます。

改良点4： ウーファー取り付けネジを木ネジからボルトに変える

木ネジは経年変化でゆるむため、ボルトとナットでの取り付けに変更します。バッフルに鬼目ナットを打ち込みます。

改良点5： ツィーター・ラックの追加

新たにツィーター・ラックを製作し、ツィーターとスコーカーの間に設置します。ツィーターとスコーカー・ドライバーの振動板のｚ軸方向の位置を合わせるための手段です。

改良点6： スピーカー・ケーブルの交換

ツィーターとスコーカー用のオーディオテクニカ AT365S と、ウーファー用の 47研究所 0.65mm単線を、カナレ 4S6G に交換します。

---

スコーカー・ドライバーの交換

フォステックス D1405 は周波数特性が右肩下がりで、10kHzでの音圧は1kHzでのそれよりも10dB以上低下します。当初はイコライザーで補正することで何とかなると考えていたのですが、その方法では音質は上がらないことが判明しました。
デジタル・チャンデバ dbx DriveRack VENU360 を Gaudi R2.11 に仮インストールして確かめたところ、10dBもの補正を行うと、かなり酷い音質になることがわかりました。補正量が大きいと過渡特性が悪くなるのが原因のようです。

Sound House のウェブサイトで1インチスロート用のドライバーを検索したところ、Classic Pro の ED3402 を発見しました。価格は税込みで2,580円と格安ですが、Gaudi II で使えそうなドライバーでした。購入価格が29,800円だったD1405の約1/12の値段ですが、ここ数年間コストダウンによって音質が向上することを何度も経験しているので、使ってみることにしました。

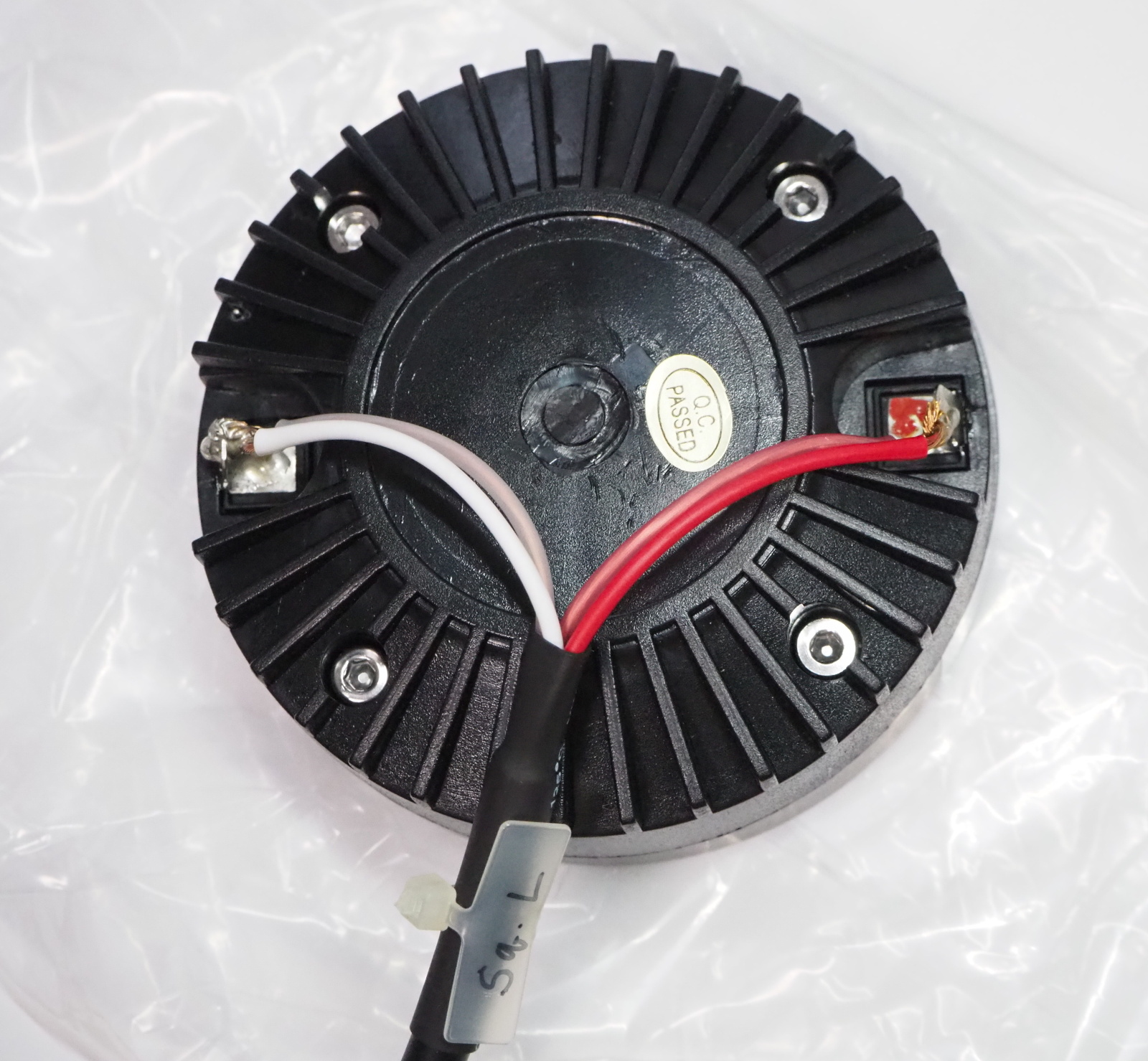

Classic Pro ED3402 作りは悪くない	ケーブルを取り付けたところ ケーブル： カナレ 4S6G ドライバー側：ハンダ付け アンプ側： M8用Y端子を圧着	木製ホーン H400 に取り付けたところ

ED3402 は製品というよりも、PAスピーカー用の補修部品です。詳しい仕様は不明です。

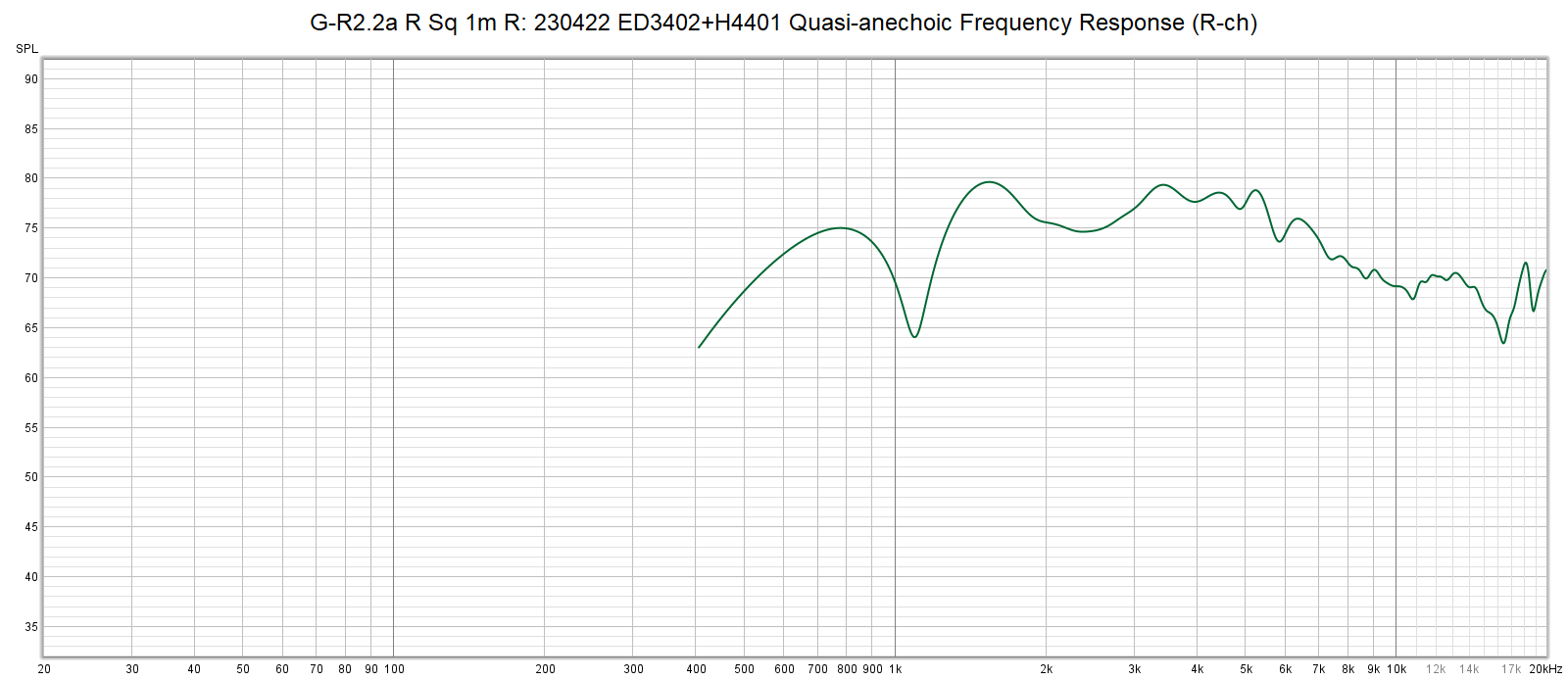

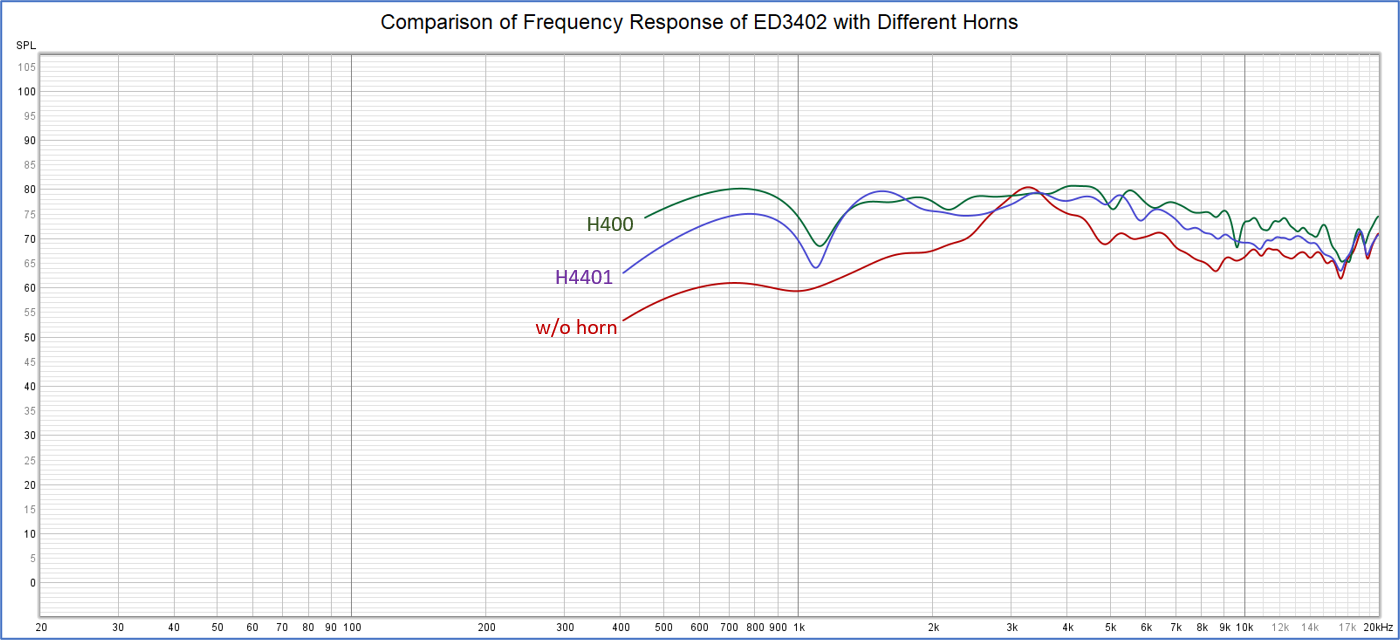

周波数特性図は公開されています。それによると、下限は600Hzまでフラットに伸び、それより下で急に減衰します。-10dBカットオフ周波数は約500Hzです。上限は6kHzまでフラットで、それより上はうねりのある曲線となっています。-10dBカットオフは図からは読み取れませんが、20kHz以上です。広帯域のツィーターとしても使えそうです。

---

サイドパネル

元々の設計では、サイドパネルの厚さは3mmでした。そのため、サブバッフルの幅はウーファー・ボックスより6mm大きく、左右に3mmづつサブバッフルが突き出た状態で取り付けられています（下図）。

サイドパネルはシナ合板で作るつもりでしたが、近所のホームセンターでは3mm厚は扱っていなかったので、4mm厚で妥協しました。
正面から見ると、木口が少し見えてしまいますが、エッジを面取りすることでごまかします。

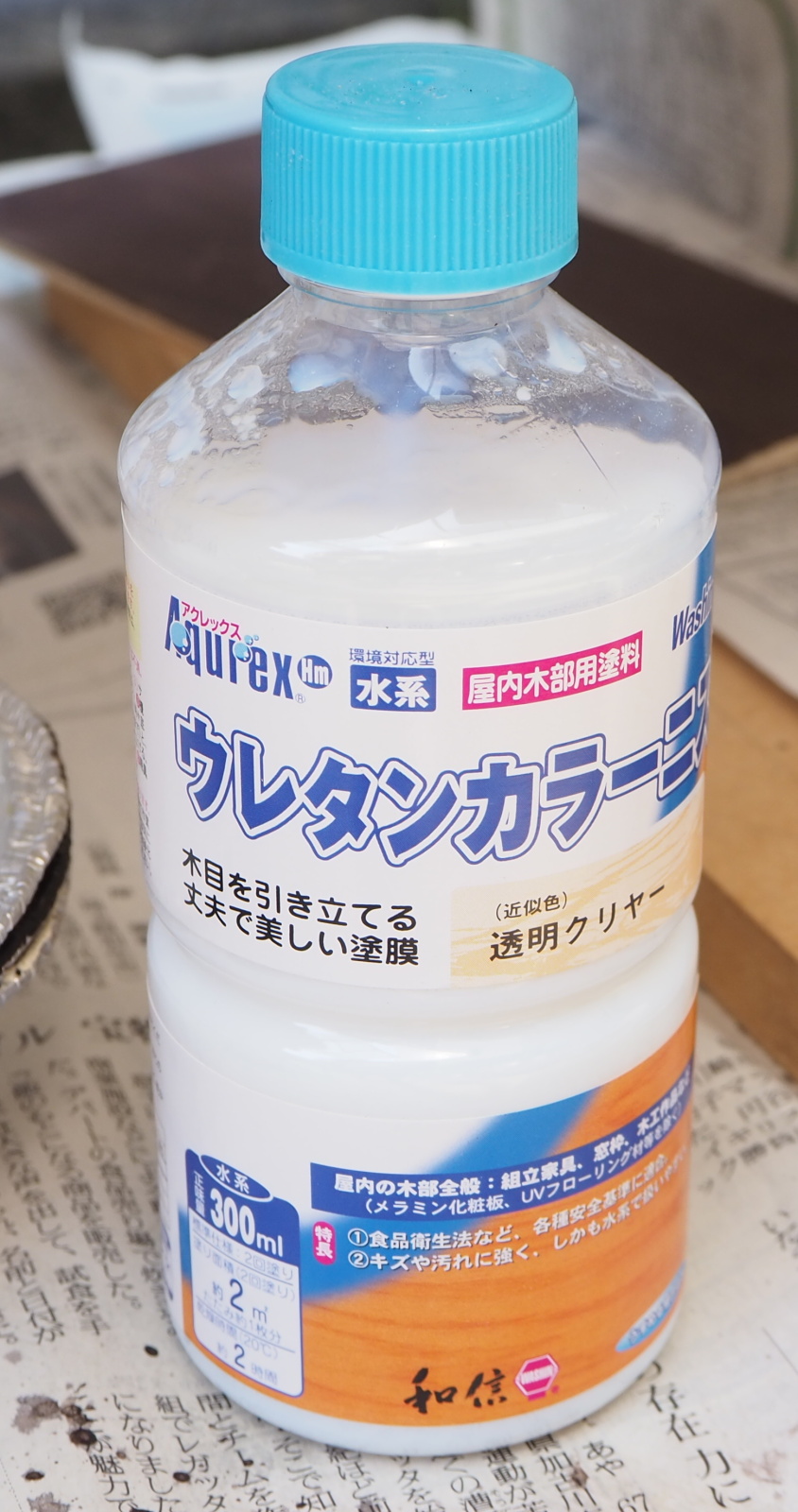

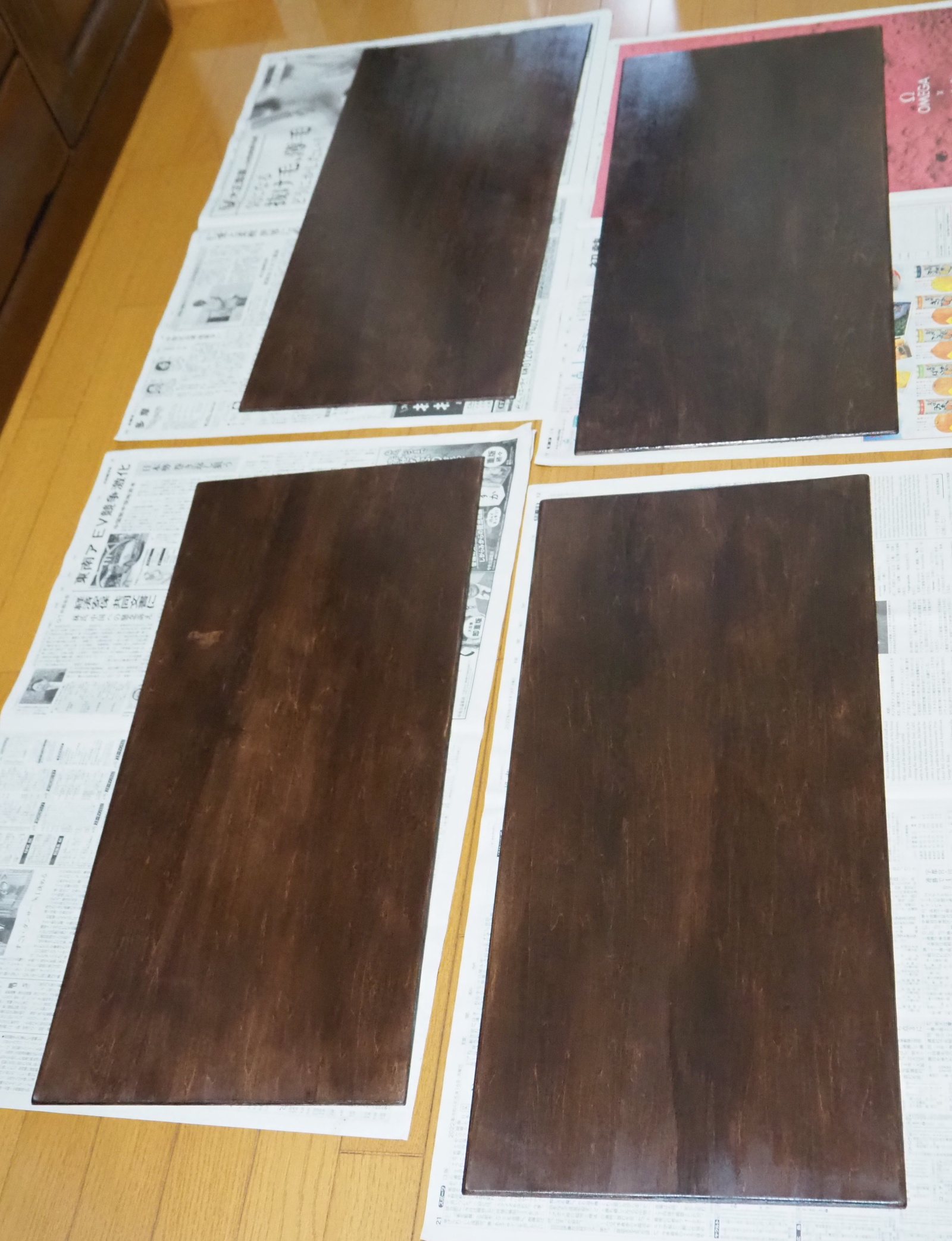

製作したサイドパネル 木材： シナ合板 サイズ： 4x352x752 塗装： チョコレート色ステイン ＋ 透明ニス	使用した塗料 ワシン ネオステイン（水性） 1回塗りで済ませようとしたが、 ムラが目立ったので2回塗りとした。	仕上げに使った透明ニス ワシン ウレタンカラーニス （クリア） これも2回塗った。

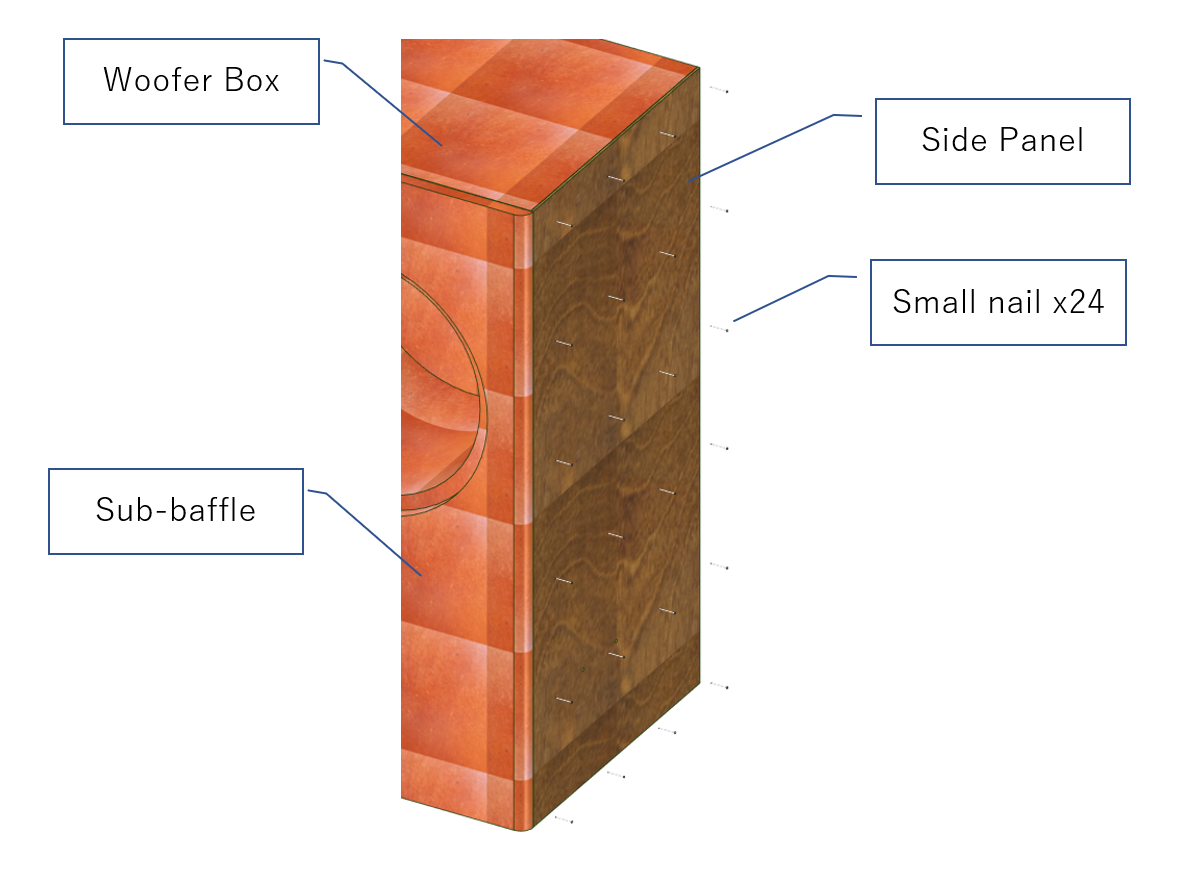

サイドパネルの取り付け 接着剤と24本の小鋲で取り付ける 。	取り付けたサイドパネル エッジを丸めたので、正面からは木口が見えない。

---

アンプ・ホルダー

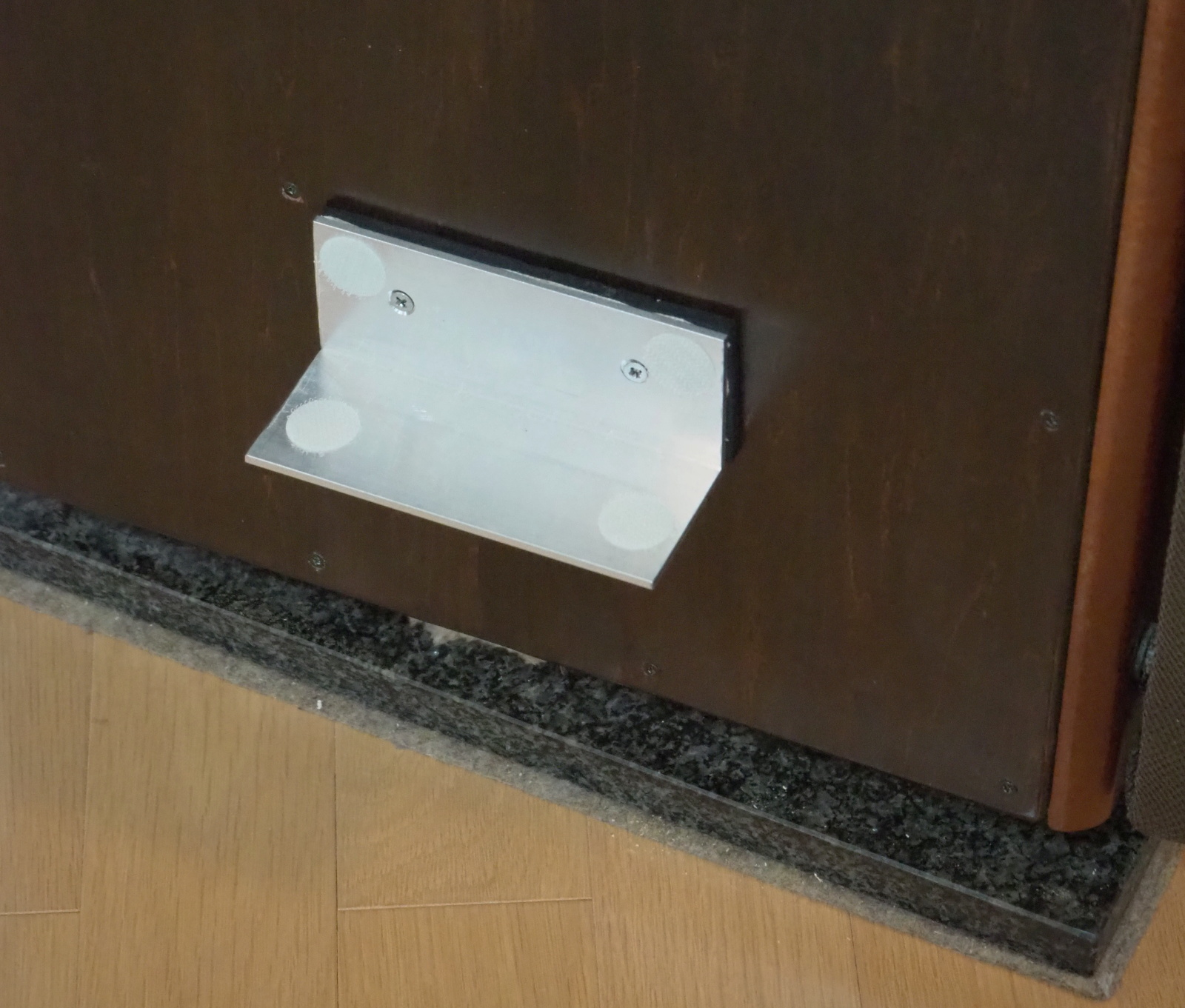

アルミLアングル（3x50x50）の端材がストックにあったため、これを180mmの長さに切り、アンプ・ホルダーとしました。

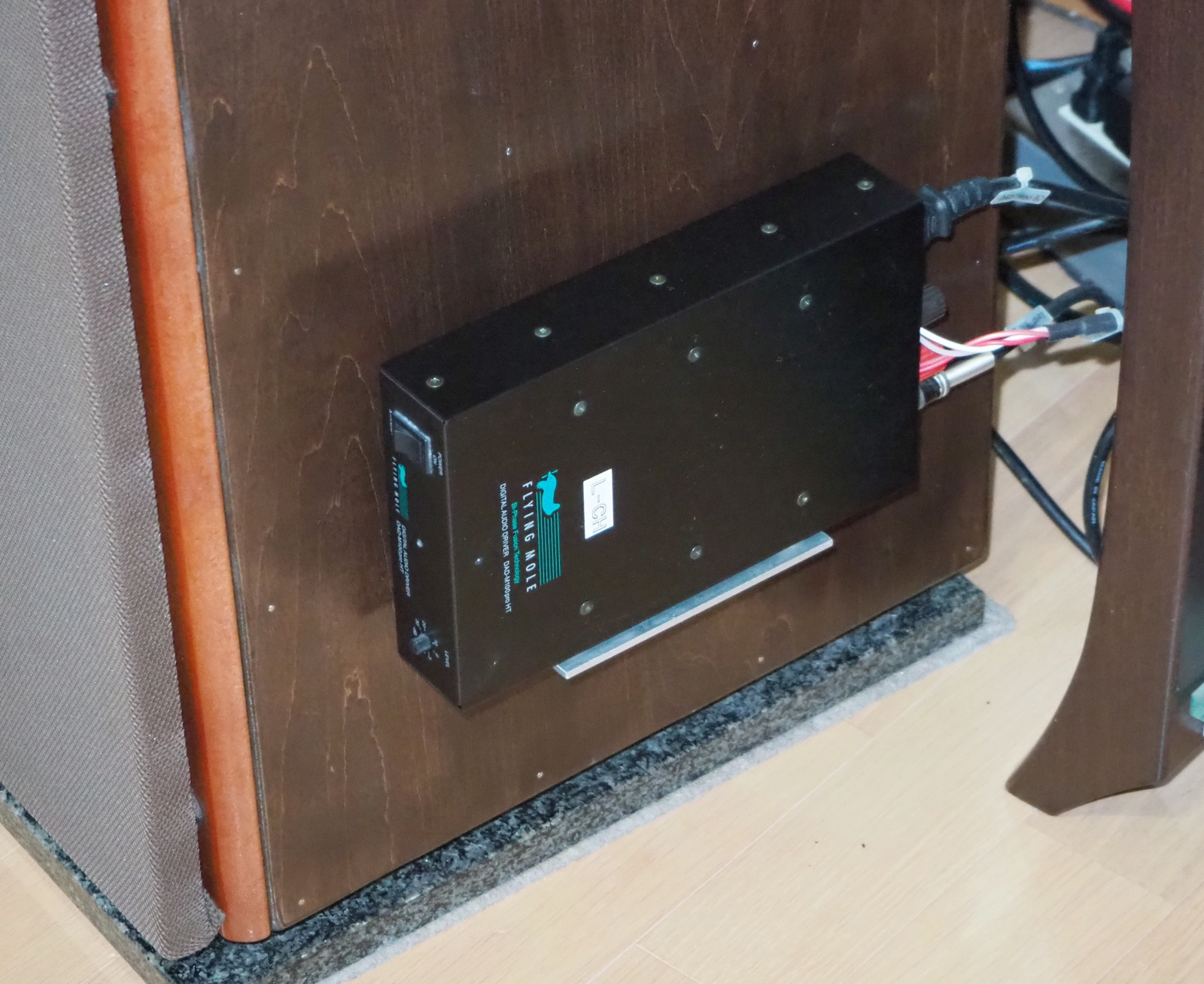

5mm厚のウレタン・スポンジをはさんで サイドパネルに取り付ける。 取り付けに木ネジ2本使用 アンプ固定用に面ファスナーを4個使用	ウーファー・ボックスに取り付けたところ	ウーファー・アンプを取り付けたところ

面ファスナーとウレタン・スポンジのおかげで、アンプはふわふわと浮いているような感じで取り付けられます。ウーファーからの振動は伝わりにくいと思います。

---

ウーファー取り付けネジ

ウーファーをボルト止めできるように、バッフルに鬼目ナットを埋め込みます。

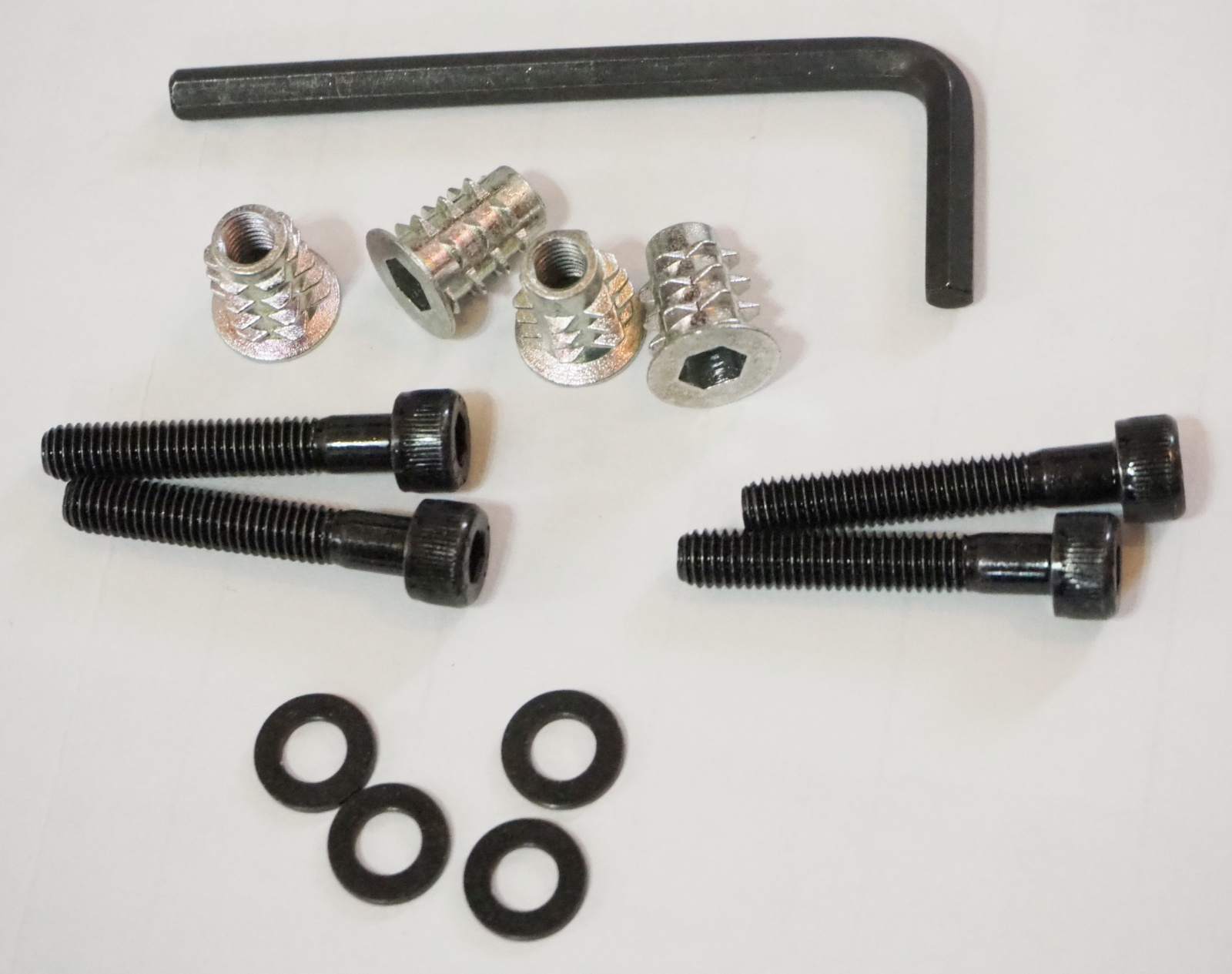

鬼目ナットもボルトもウーファー FW305 に付属しているものを使います。

FW305の付属ネジ 六角レンチまで付属している。	ウーファーを外し、木ネジ用の穴を鬼目ナットに適した直径に拡張する。	鬼目ナットを六角レンチでねじ込む。 このレンチは付属品ではない。 付属レンチはボルト用。

---

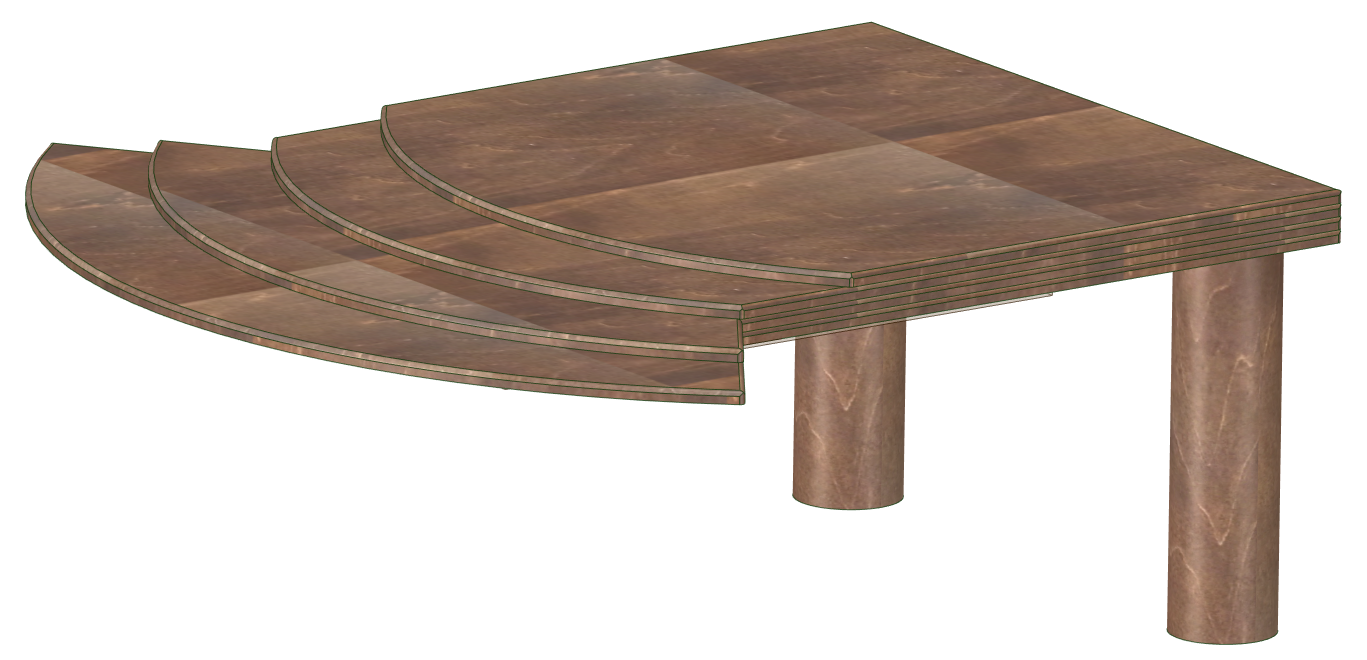

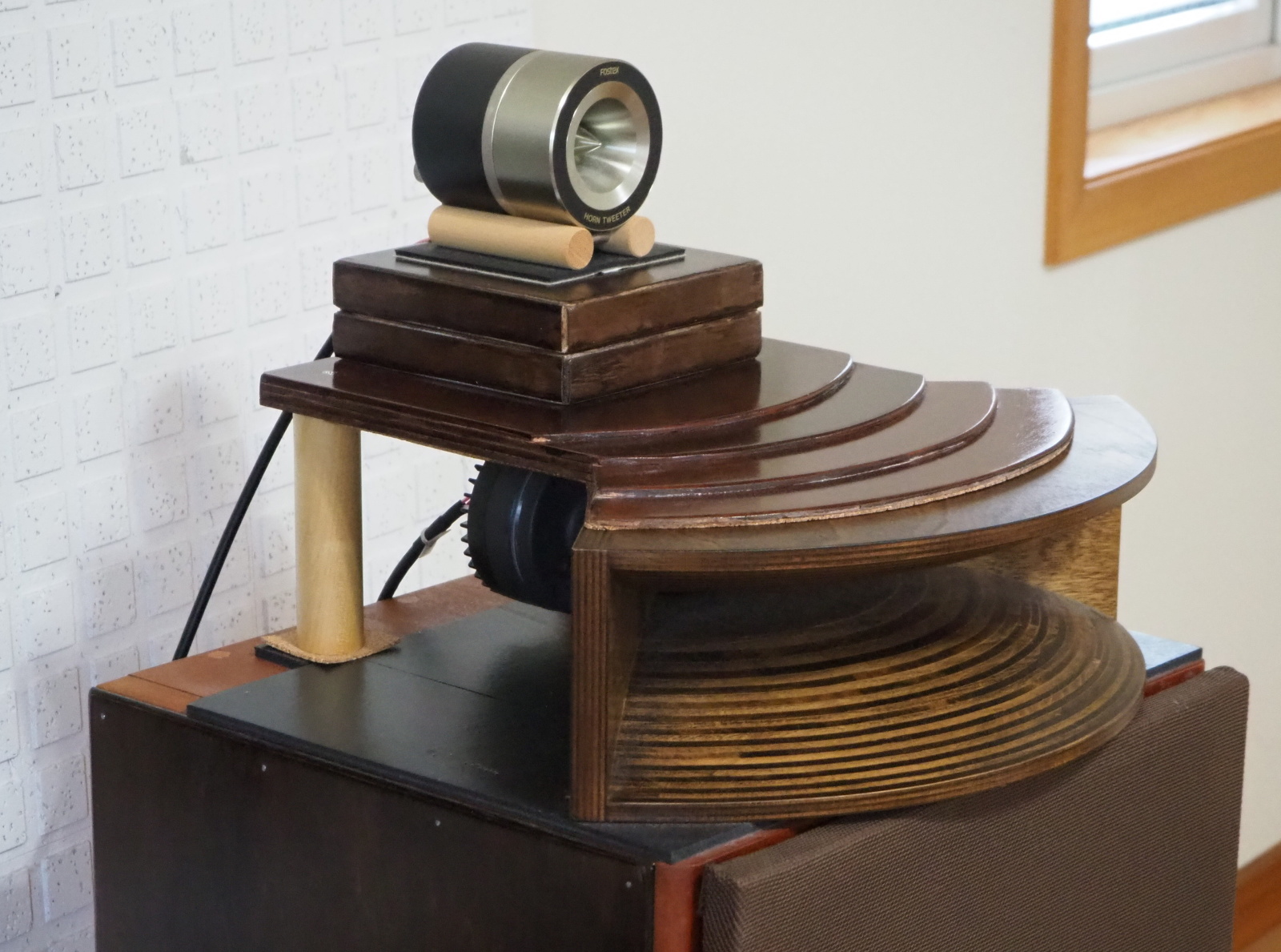

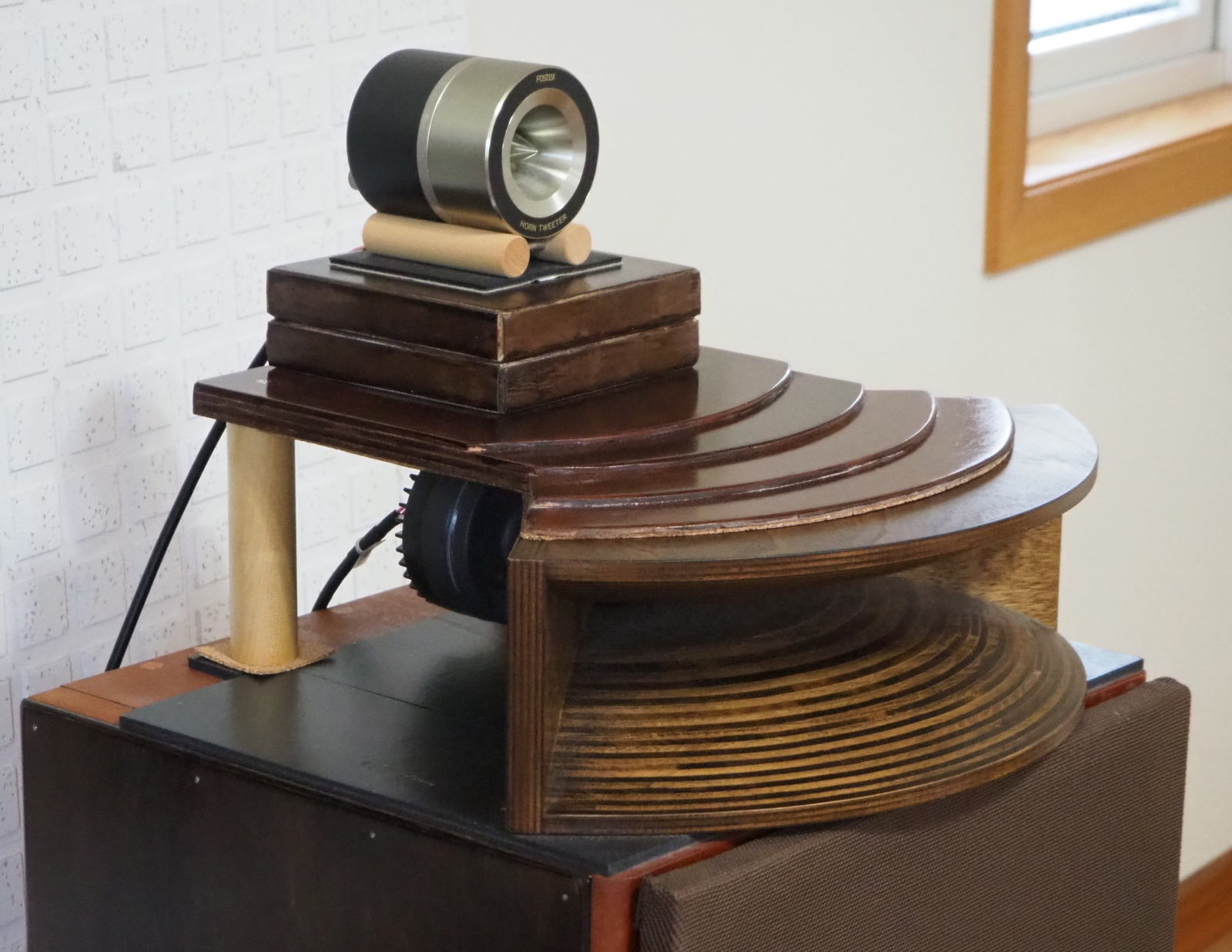

ツィーター・ラック

ツィーター・ラックは、Gaudi Rev.2.11 でツィーターとスコーカーのタイムアライメントを取るために、製作・使用しました。
塗装に失敗し、外観が良くなかったので、一旦塗膜をはがし、再塗装します。
Gaudi R2.11では、ツィーターの高さを調節するために24mm厚のランバーコア板を2枚用いましたが、これらも同色に塗装します。

ツィーター・ラックの最初の塗装は着色スプレー・ニス（マホガニー）を用いましたが、木材（シナランバーコア板）が塗料を吸ってしまい、綺麗に仕上がりませんでした。どうせ下塗りをするぐらいだったら、塗料も刷毛塗にしようということで、サイドパネルと同じ塗料で同じように塗装しました。

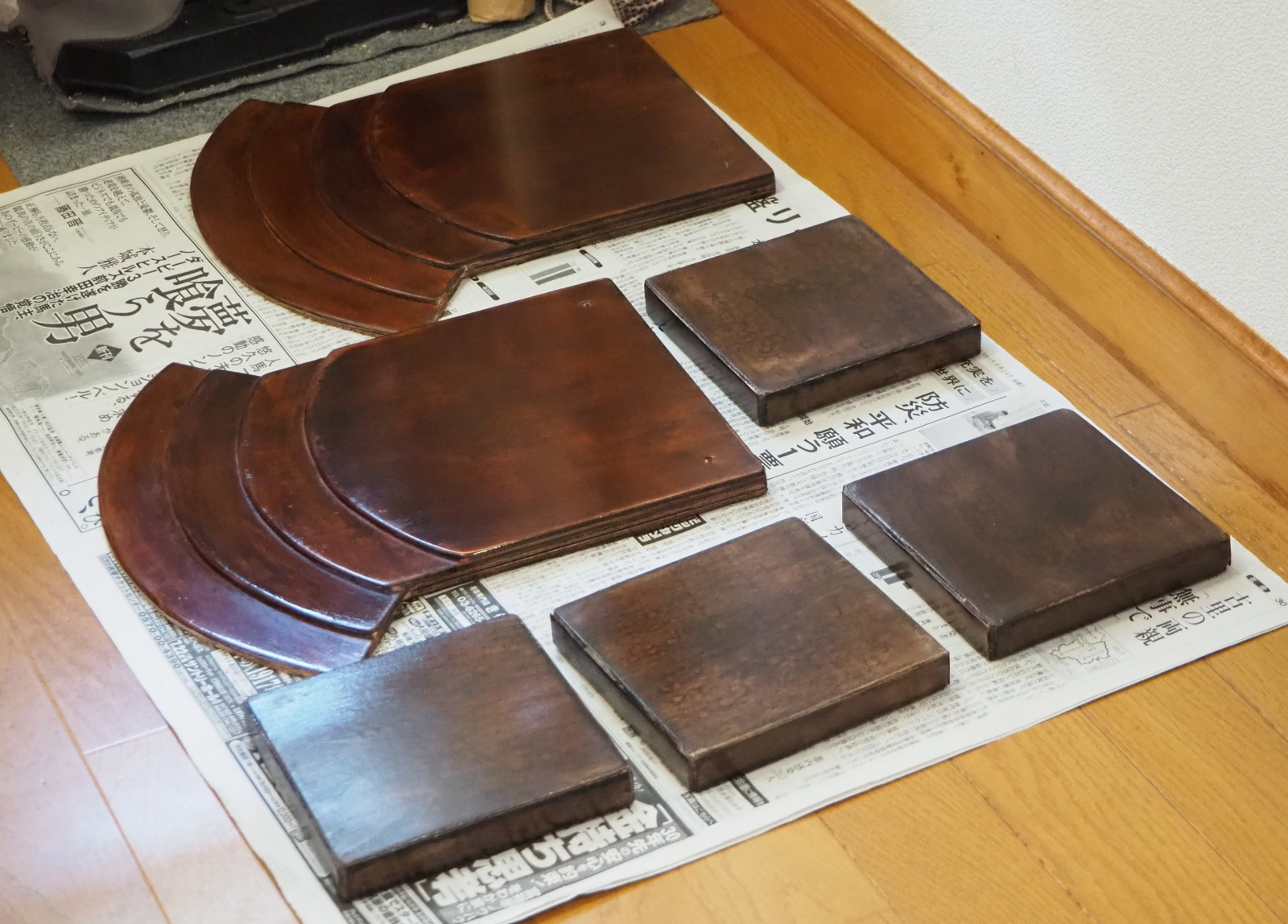

塗装し直した Tweeter Rack と Wood Spacer サイドパネルと同じワシンNeoStainとクリアニスをそれぞれ2回塗り	完成し、設置した Tweeter Rack と Wood Spacer Tweeter Rack の外観が何となくあのカンブリア紀の覇者を 連想させるので、愛称はアノマロカリス

ツィーター・ラックと木製スペーサーは、それぞれ Tweeter Rack、Wood Spacer を正式名称とします。
両者とも SS-309B 付属のパーツという扱いにします。

---

ケーブルの交換

ツィーターとスコーカー用のオーディオテクニカ AT365S と、ウーファー用の 47研究所 0.65mm単線を、カナレ 4S6G に交換します。
カナレ 4S6G はプロオーディオの世界で定番として知られているケーブルです。4芯キャブタイヤ・タイプのケーブルで、芯線にはOFCを使用しています。1芯の太さはAWG20相当です。SS-312A で既に使用していて、良いケーブルであることを確認済みです。

用途	線材 (製品型番)	長さ	アンプ側コネクター (製品型番)	スピーカー側コネクター (製品型番)	備考
ツィーター用	OFC AWG20, 4-core (Canare 4S6G)	2.7m	Y形圧着端子 Phi3.5 (Nichifu TMEX 1.25Y-3.5)	Y形圧着端子 Phi8 (RS Pro 613-9485)	ニチフ、RS Pro の純正圧着工具使用
スコーカー用	OFC AWG20, 4-core (Canare 4S6G)	2.7m	Y形圧着端子 Phi8 (RS Pro 613-9485)	ハンダ付け	RS Pro の純正圧着工具使用
ウーファー用	OFC AWG20, 4-core (Canare 4S6G)	2.4m	端子なし	Y形圧着端子 Phi8 (RS Pro 613-9485)	RS Pro の純正圧着工具使用

ケーブル長がシステム設計よりも長くなっていますが、このほうが実験や調整時に具合が良いからです。製作予定のコンポーネント（CC-218、MA-219、MA-220、AR-421、MV-222）の製作が完了し、最終段階のシステムレベル・チューニングを行う直前にシステム設計通りの長さに変更する予定です。

Gaudi II のSPケーブル（スピーカー・ケーブル）流れる電流は最大で1A（rms）程度なので、ケーブル接続はハンダ付けで行うのが最良と信じてきました。そのような頑なな信念は一旦脇に置いて、Y形圧着端子を初めてSPケーブルに使用しました。圧着端子の信頼性は既に証明されているので、安心して使えます。
ハンダ付けと違い、ケーブルが簡単に取り外しできるので、測定、実験、改良時に便利です。逆にハンダ付けですと、そのような作業がおっくうになり、結局やらなくなります。これは大きなデメリットです。

SPケーブルの設計書を書き、それを見ながら製作しました
参考までに、設計書を公開します。[SS-309B_Design_Cables.pdf]

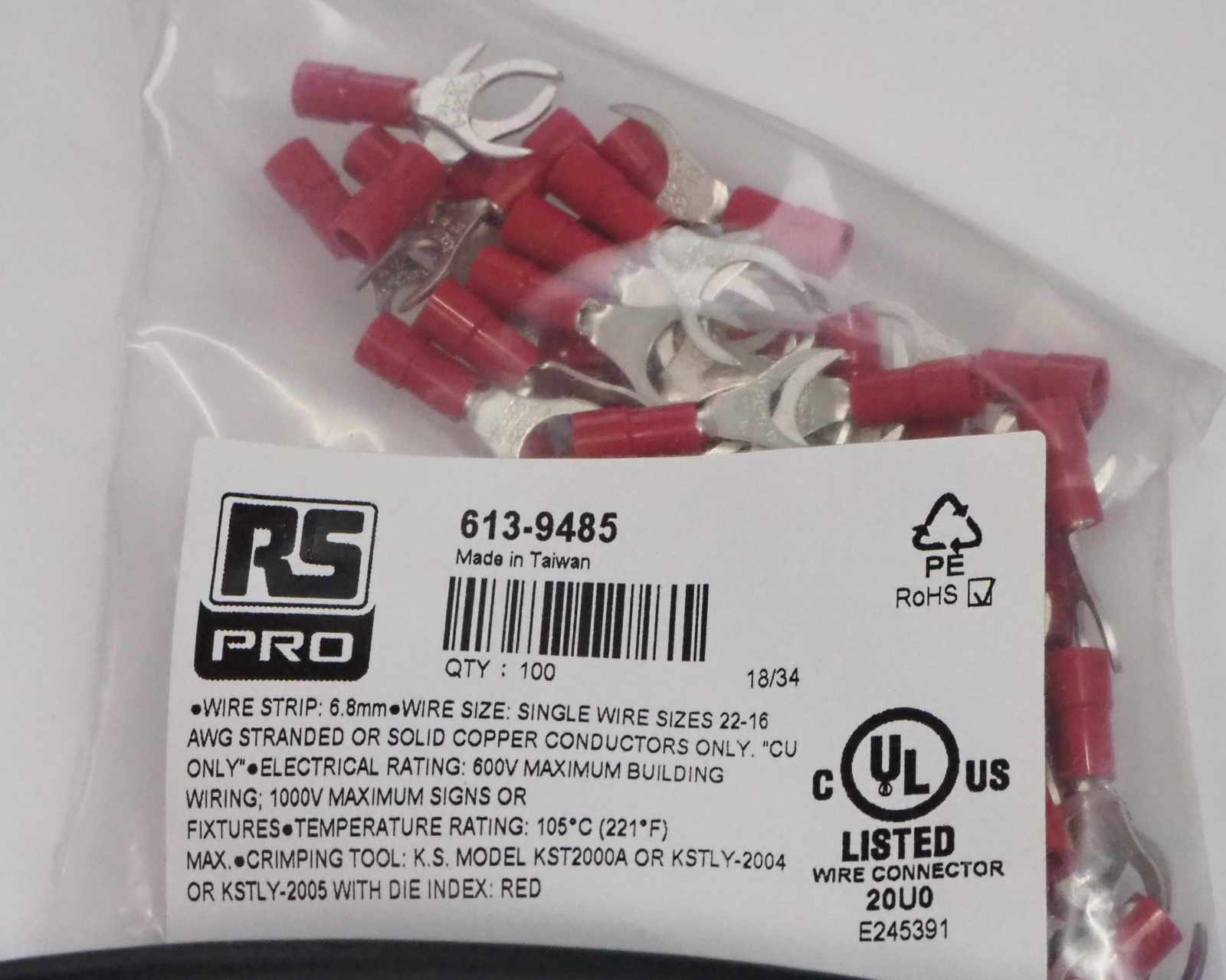

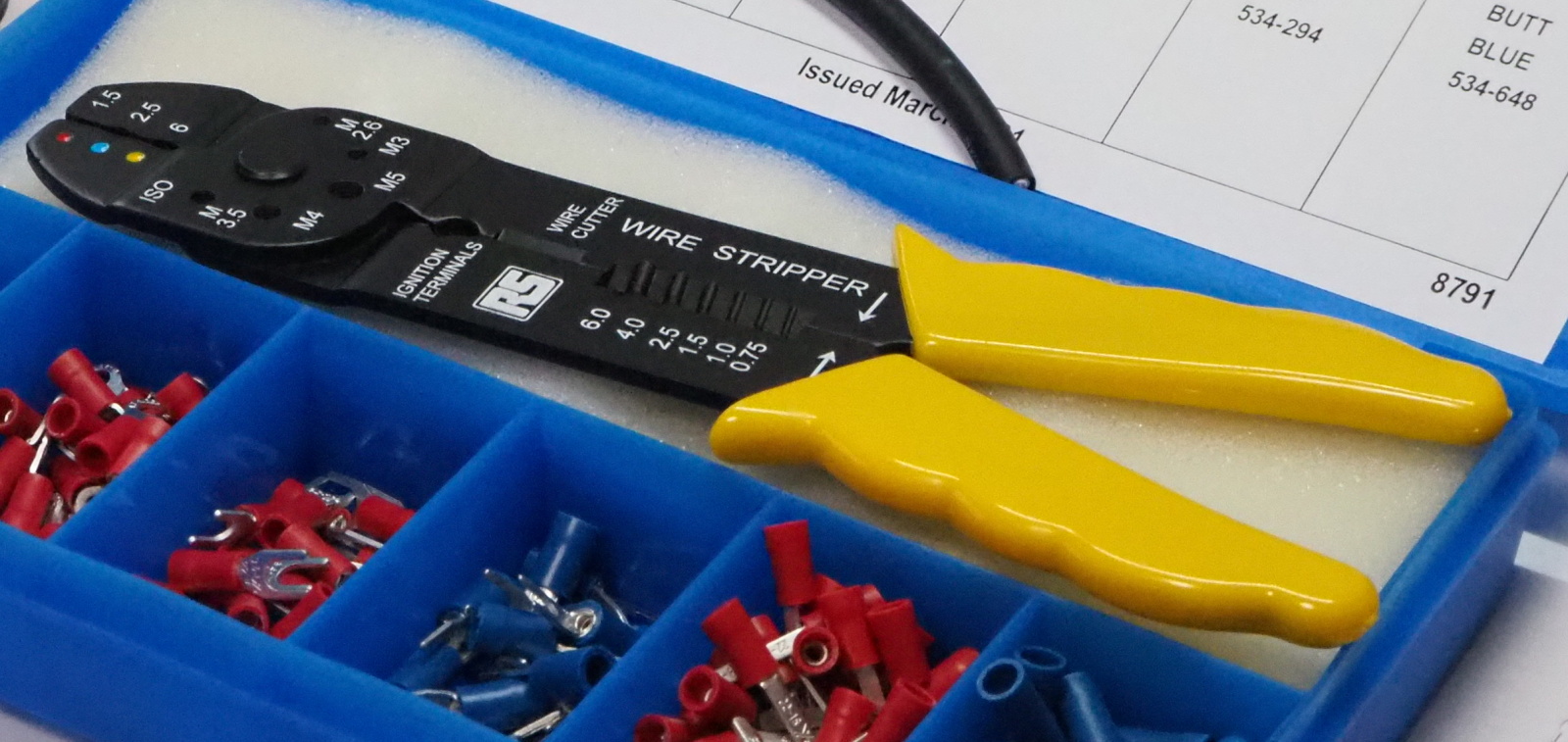

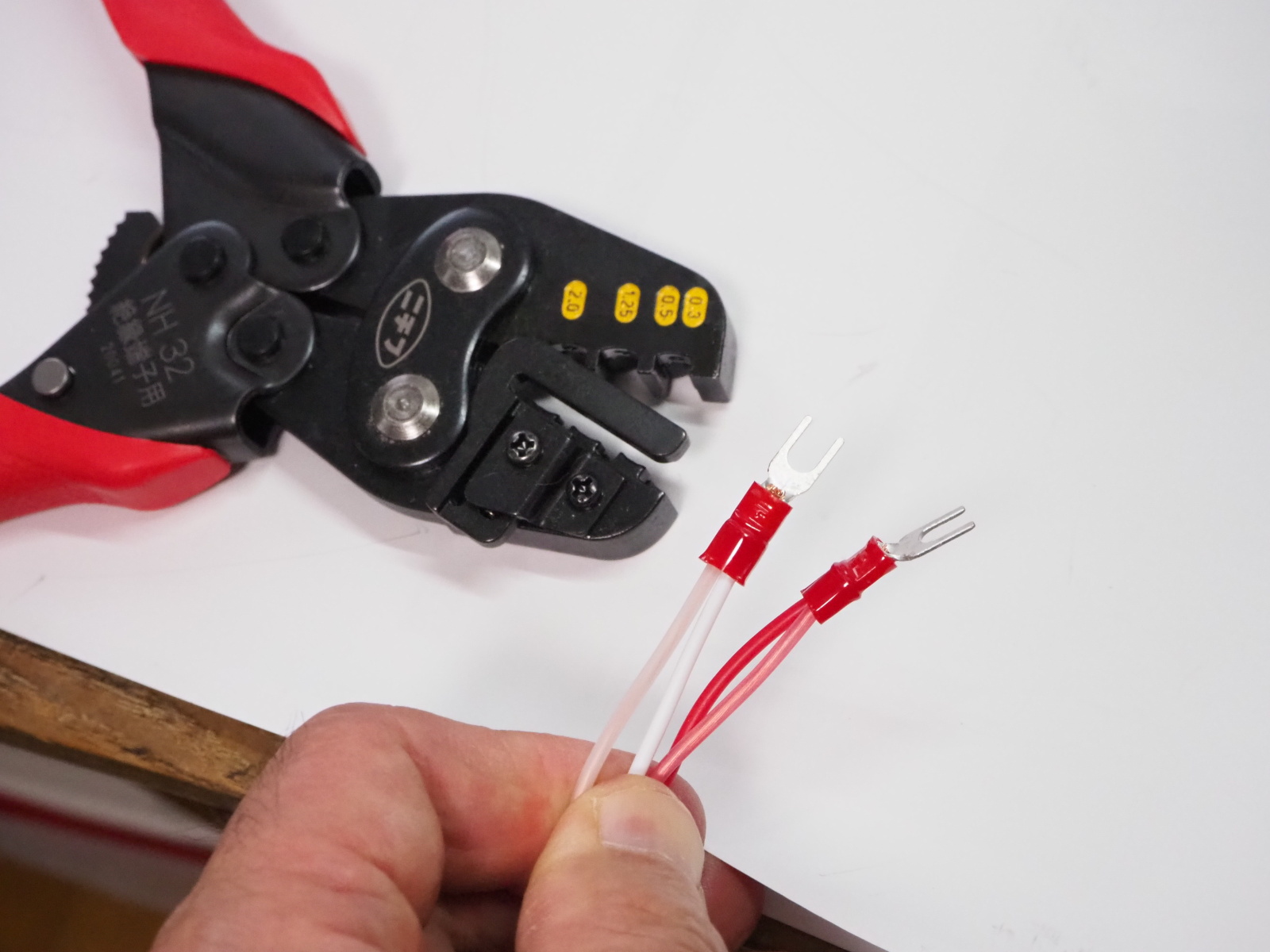

ニチフ Y形圧着端子と純正工具 端子: TMEX 1.25Y-3.5、工具: NH32 工具はかなり高価で、11,720円もした。	RS Pro 613-9485 M8ネジに適応するY形圧着端子。100個入で1,683円だった。	RS Pro 純正工具 534-812 圧着端子キット（534-828）に含まれていた。キット価格が3,075円だったので、かなりのお買い得。

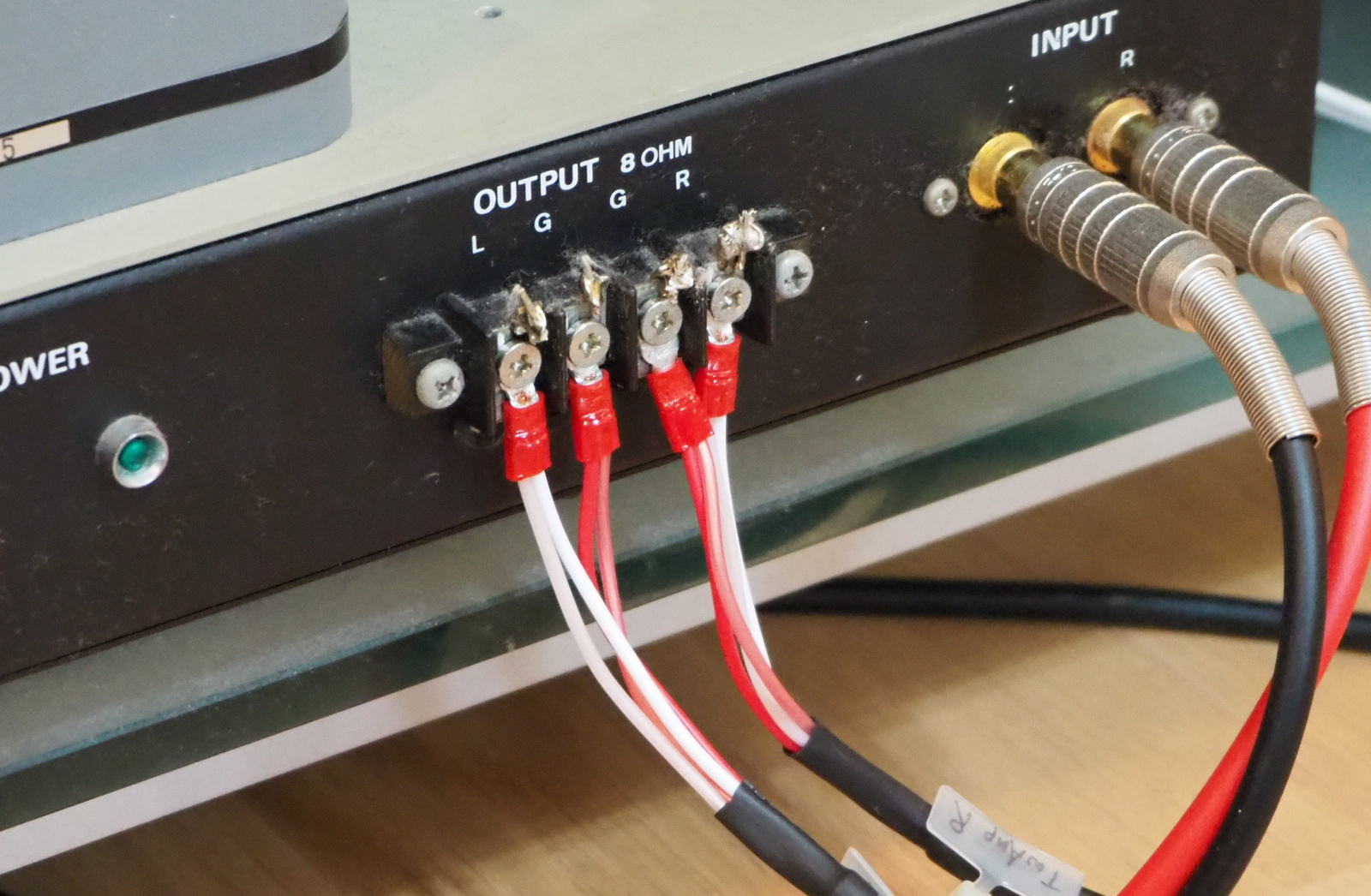

ツィーター・ケーブル（アンプ側） 従来はハンダ付けだったが、端子にネジ止めするというごく標準的な接続に変更した 。	ツィーター・ケーブル（スピーカー側） 従来は被覆を剝いた芯線にチタン・オーディオ・オイルを塗って端子に巻きつけていたが、ごく標準的にY形端子を用いた。

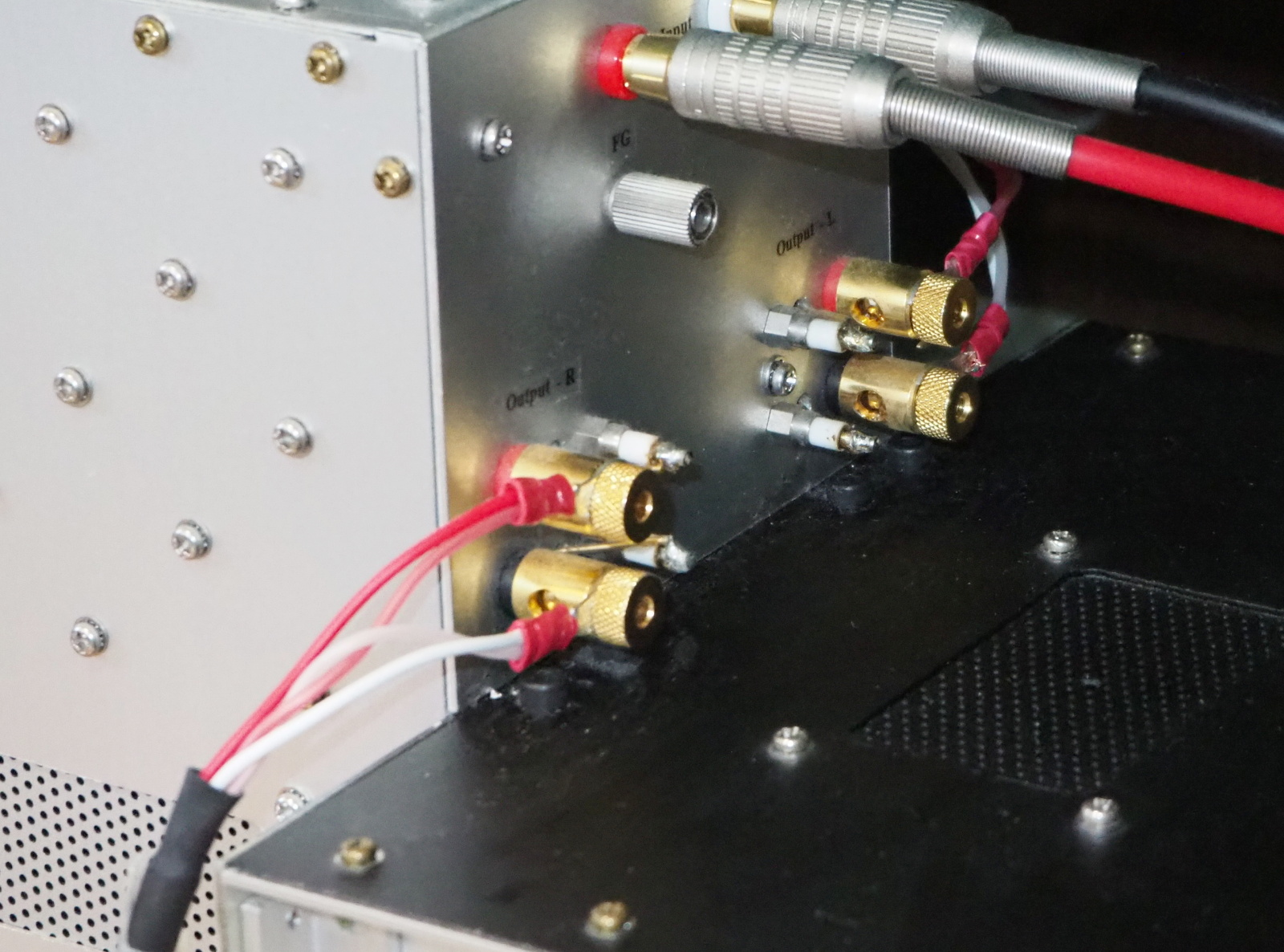

スコーカー・ケーブル（アンプ側） 従来はハンダ付けだったが、Y形端子をバインディング・ポストにネジ止めするというごく標準的な接続に変更した 。	スコーカー・ケーブル（スピーカー側） ED3402にはファストンタブがついているが、端子は使わず直接ハンダ付けした。

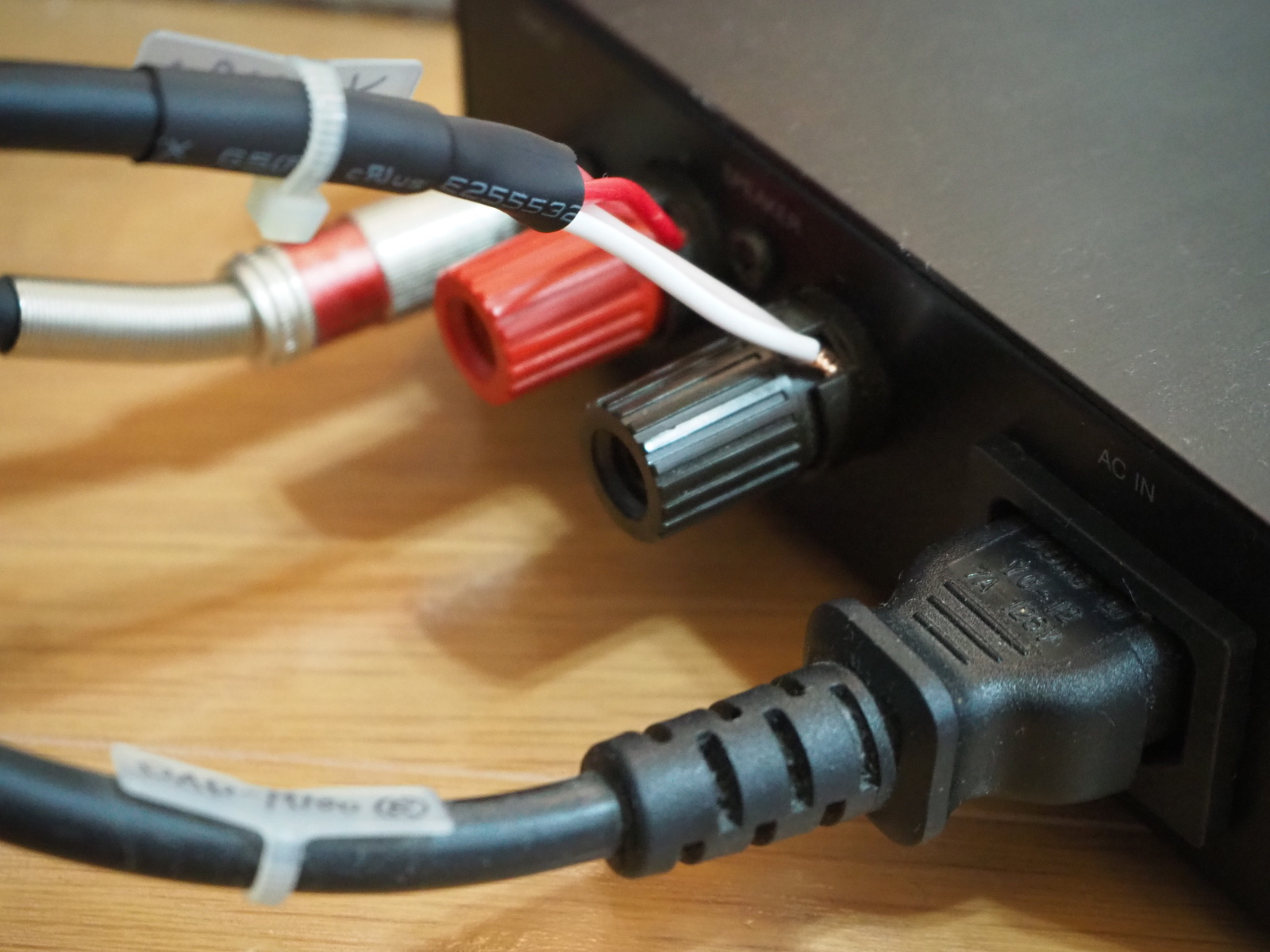

ウーファー・ケーブル（アンプ側） アンプの端子がY形端子を受け付けないので、従来通りに接続する。ただし、チタン・オーディオ・オイルは不使用。	ウーファー・ケーブル（スピーカー側） 従来はハンダ付けしていた。Fostexはハンダ付けはしないように警告している。オーソドックスにY形端子を使用。

ようやく47研究所の0.65mm単線という怪しげな電線を排除できました。
和光テクニカルのチタン・オーディオ・オイルも使用をやめました。同社製オーディオ用ハンダに怪しげな不純物が入っていて、ハンダごてのチップを腐食させるという問題があったため、同社製品は信用できなくなりました。

最近のグレードアップはコストダウンによって実現していますが、今回も例外ではありません。ウーファー・ケーブルは半額以下のコストとなりました。
0.65mm単線: @315/m → 4S6G: @132/m
使用したY形端子はいずれもオーディオ用ではなく、単価は16～17円なので、コストに響きません。

ツィーターとスコーカーに関しては、すでにテクニカの AT365S（@125/m）という安価なケーブルに替えてあったので、こちらの方はコストダウンになっていません。

---

測定と評価

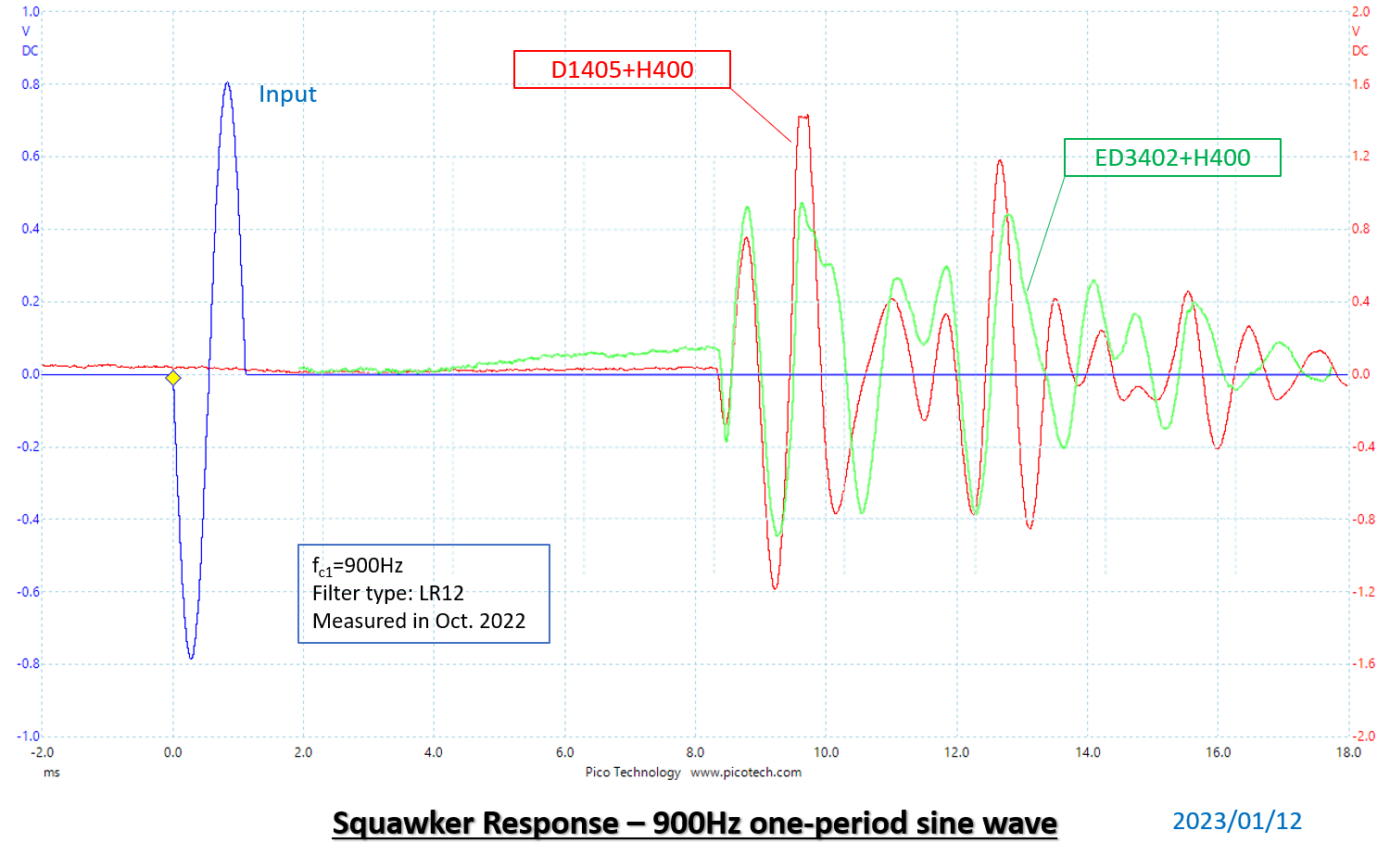

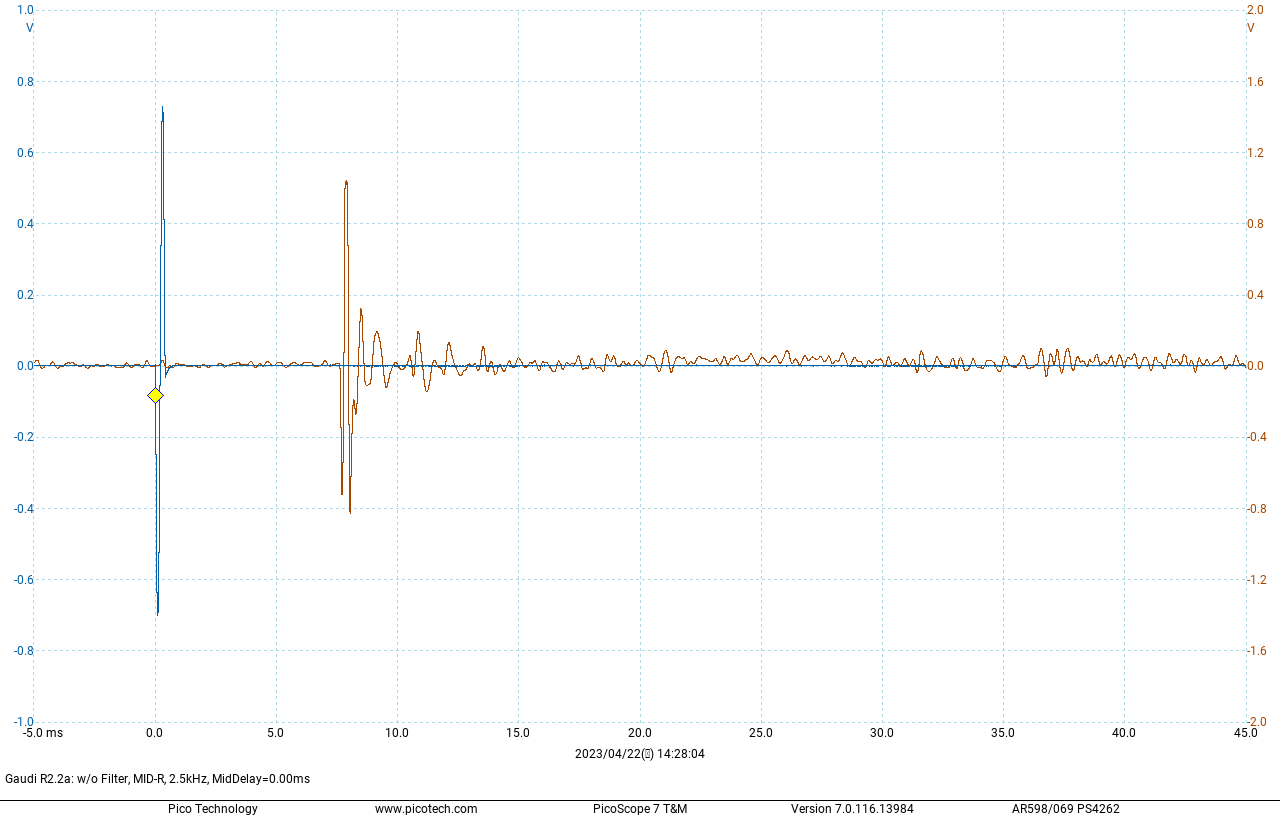

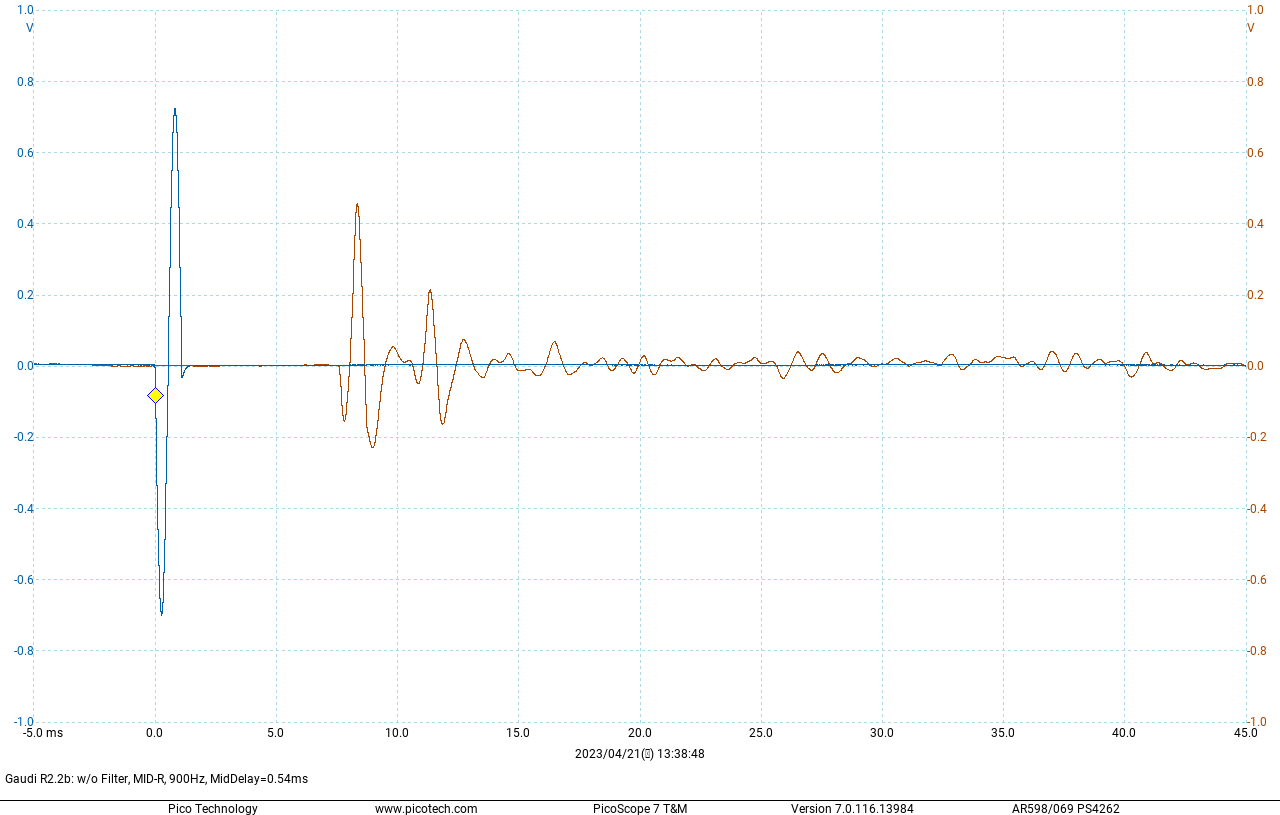

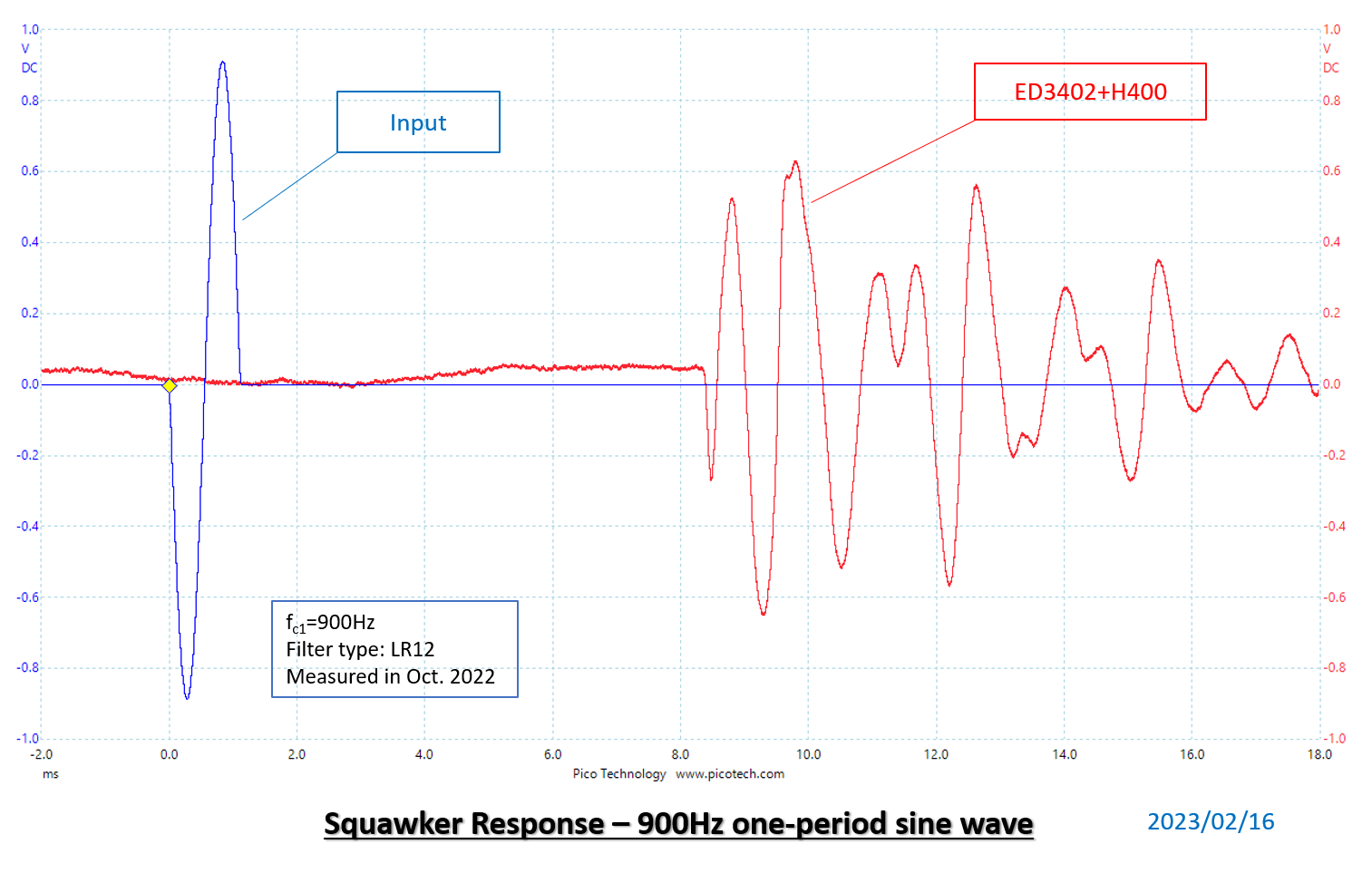

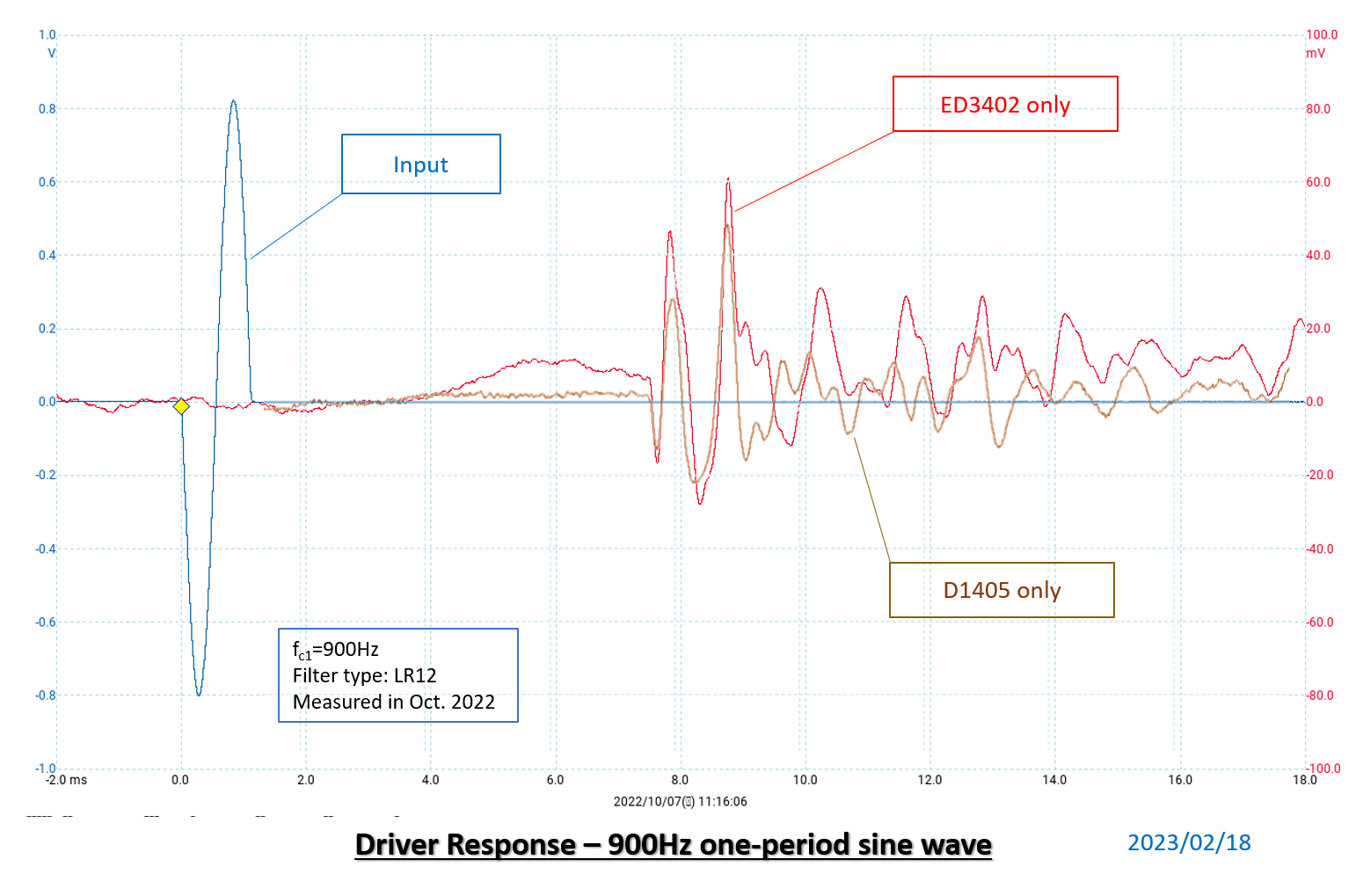

Gaudi II Rev.2.2 に組み込んで測定を行ったところ、スコーカーのリンギングはドライバーのせいではなく、ホーンの問題であることが判明しました。

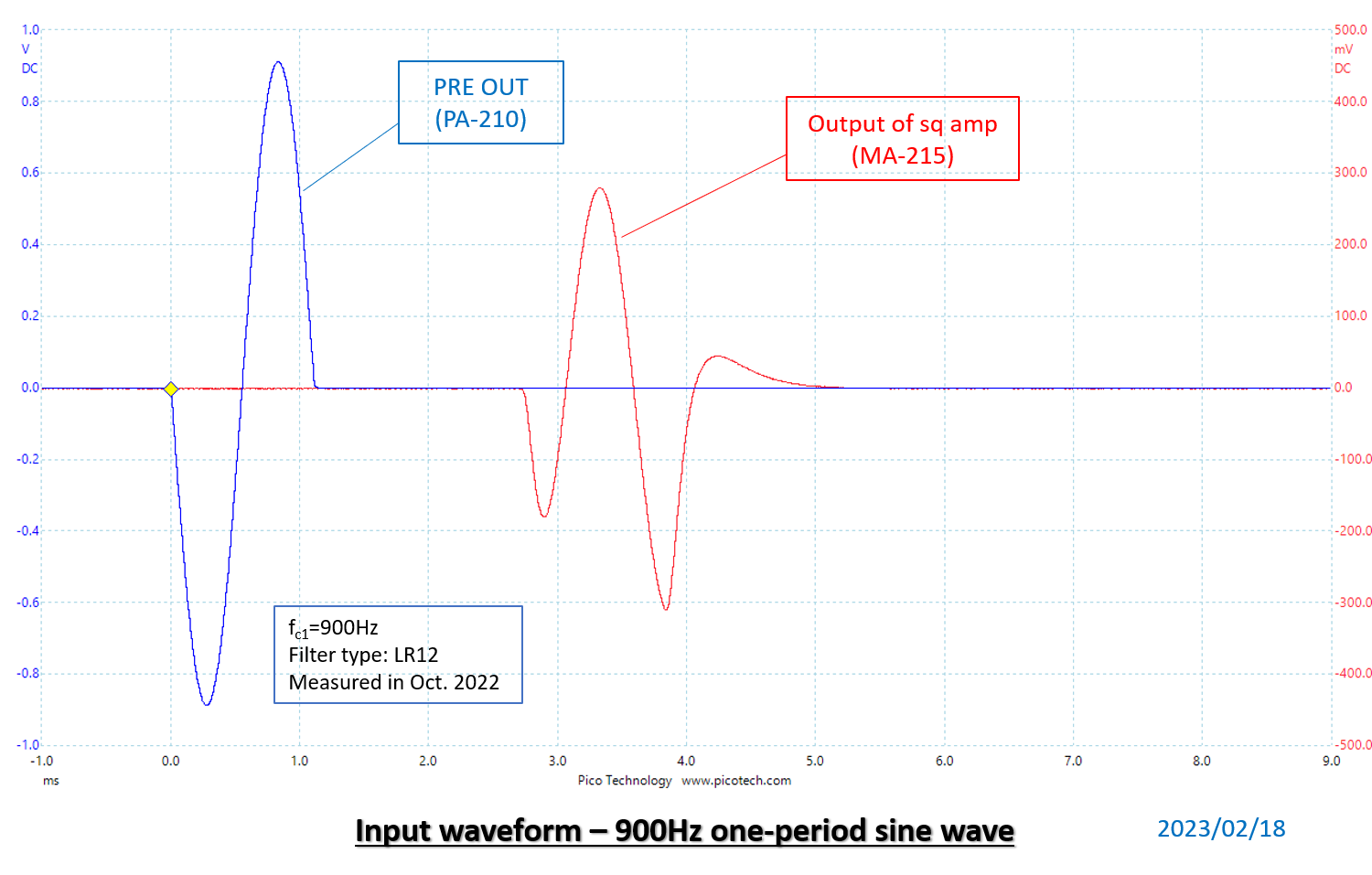

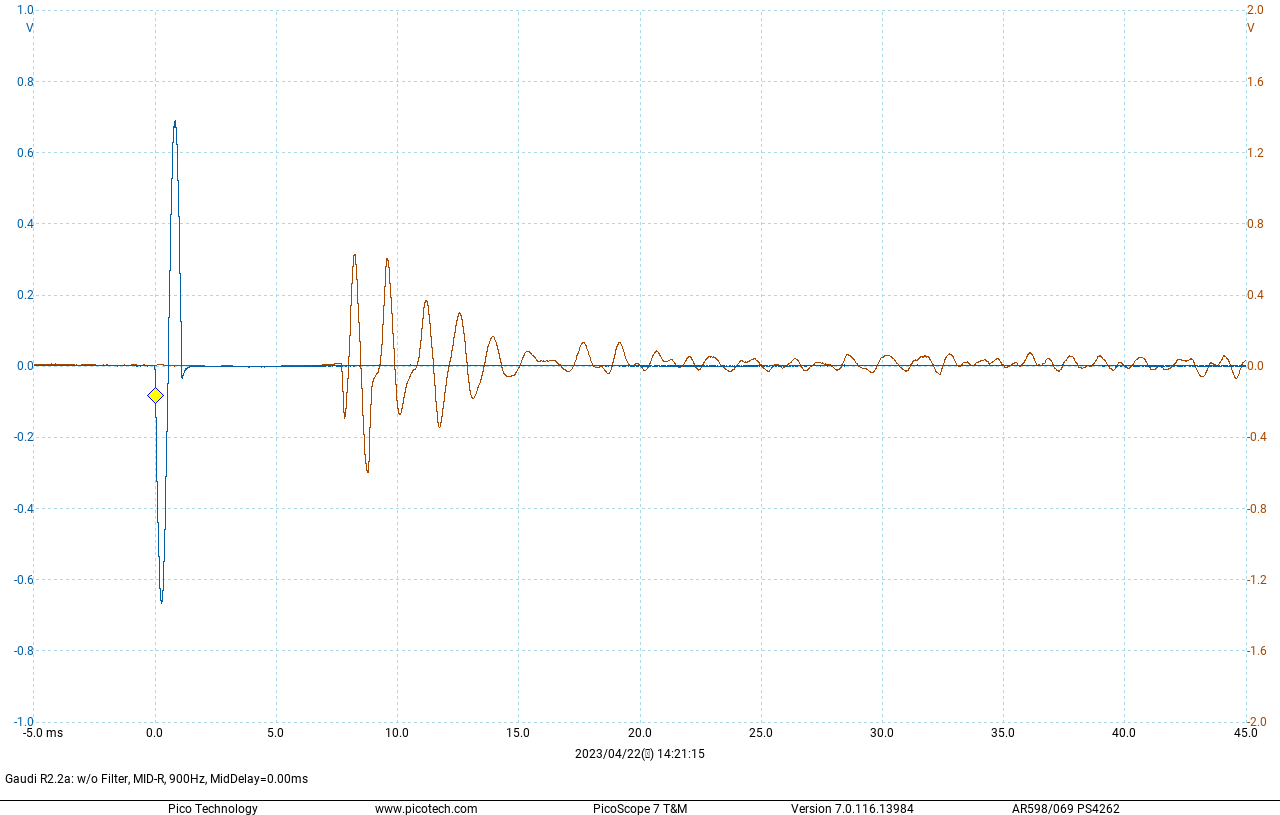

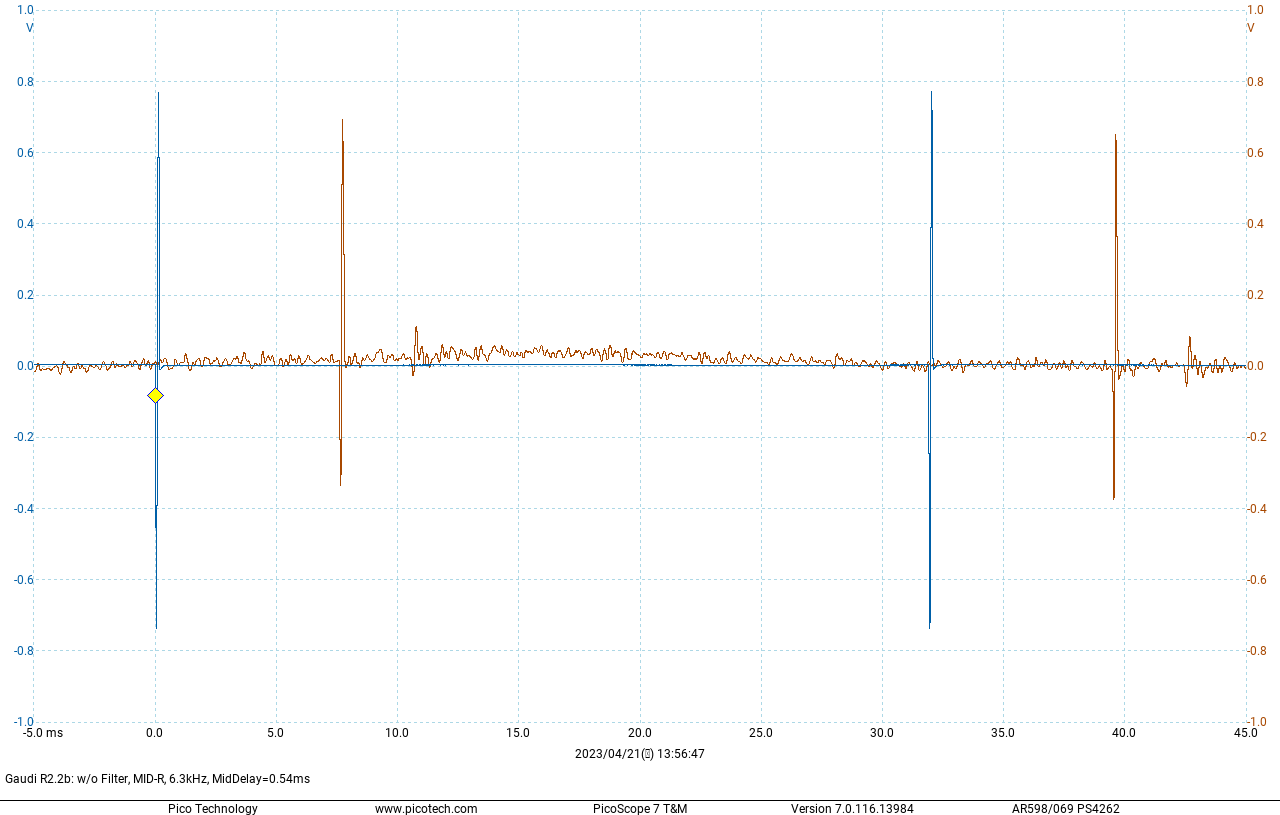

使用したテスト信号は、1周期のみの正弦波で、周波数は900Hzです。この周波数は下側クロスオーバー周波数（fc1）です。本来はタイムアライメント調整ように生成した信号ですが、実際使ってみて、チャンデバのフィルターとスコーカーの過渡特性を測定するのに役立つことがわかりました。
フィルターの仕様は、リンクウィッツ・ライリー型2次フィルターとしました（LR12、12dB/oct）。次数を低めにしたのは、次数が低いほど過渡特性が良いからです。チャンデバの過渡特性を良くすることで、スコーカーの過渡特性を浮き彫りにします。

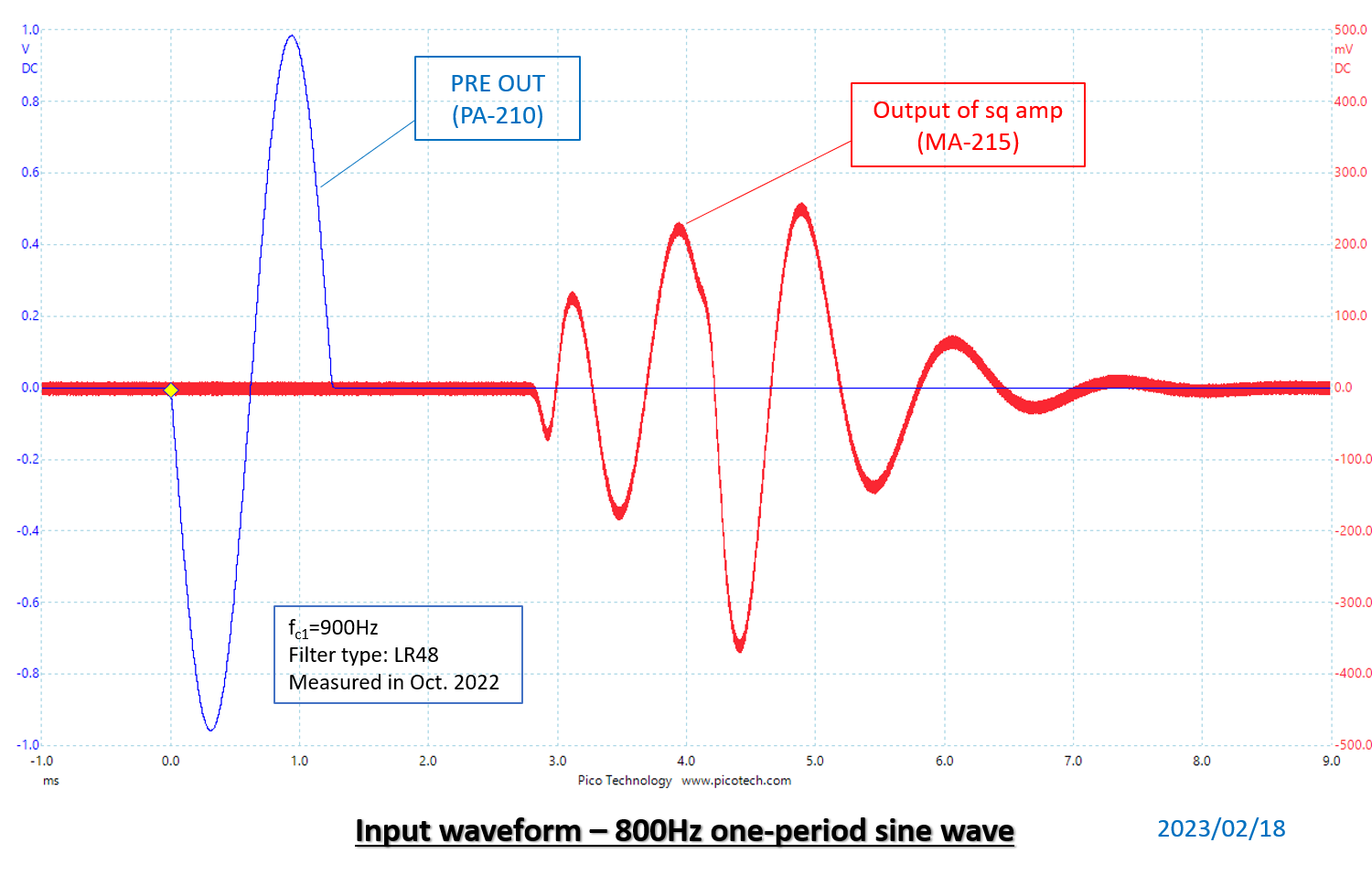

テスト信号（900Hz正弦波1波） 青の曲線がプリアンプから出力される波形。プリアンプ（PA-210）が反転アンプなので、位相が反転している。この信号は、プリアンプ→チャンデバ（VENU360）のMID出力→スコーカー・アンプ（MA-215）の経路でスコーカーに送られる。赤い曲線はスコーカー・アンプの出力波形。	フィルターの次数が高い時の波形（LR48） フィルターの次数が高い（８次、48dB/oct）と、大きなリンギングが生じる。この例は800Hzの正弦波1波であるが、900Hzでも同様の波形となる。

LR12でも半波程付け加わった波形になっていますが、この点は妥協します。
なお、この歪はチャンデバ（VENU360）で発生するもので、スコーカー・アンプ（MA-215）はその波形を忠実に増幅しています。

スコーカー・ドライバーをED3402としたときの波形を見て、啞然としました。D1405と同様に、強烈なリンギングが発生していました。

ED3402 + H400 ドライバーをED3402に替えても、D1405と同様に強烈なリンギングが発生する。	ED3402 vs D1405 (w/ H400) ED3402とD1405の波形を重ね合わせると、よく似た波形であることがわかる。

ホーンを外し、ドライバーのみで波形観測を行ってみました。
この場合も、両者の波形はよく似ていました。リンギングの周波数は740Hz前後と読み取れます。

ドライバー単体で測定	ED3402 vs D1405 (w/o horn) ドライバー無しでも両者の特性は似ている。

ここで少々途方にくれましたが、気を取り直して、他のホーンを試してみることにしました。
今時ホーンというものはほとんど生産されていませんが、ドライバーと同じメーカー（Classic Pro）の製品で使えそうなものを見つけました。H4401 というホーンです。これもPAスピーカーの補修部品らしく、仕様は不明ですが、サイズから見て使えると判断しました。単価は1,980円でした。

Classic Pro H4401 樹脂製で、いかにもコストがかかっていない感じ。	H4401 を使用して測定 バッフルがないので、写真のようにクッションの上に仮置きして測定した。

このホーンに2機種のドライバーを付けて測定を行いました。

ED3402 vs D1405 (w/ H4401) 似たような結果だが、ED3402の方がややリンギングの収束が早い。	H4401 vs H400 (w/ ED3402) 同じドライバーで2つのホーンを比較した。明らかにH4401の方がリンギングの収束が早い。

スコーカーがリンギングを発生するのは D1405 のせいだと決めつけていたのは、早合点だったことが分かりました。
ドライバーとホーンがそれぞれ2機種ずつあるので、4通りの組み合わせが考えれます。測定結果からして ED3402 ＋ H4401 の組み合わせがベストと考えられます。D1405 にはリンギングの他にも周波数特性が右肩下がりという欠点があるからです。

この新しいスコーカーをシステムに組み込むためには、バッフルが必要です。どうしてもこのスコーカーの音を聴いてみたいという好奇心もありますし、製作することにしました。

Rev. B（追加）： スコーカー・モジュールの製作（2023年2月）

オーディオ・システム中最重要パーツであるスコーカーを変更するのですから、レビジョンをRev.Cにすることも検討しました。が、前述のRev.Bは完成していないし、実際に Gaudi II で使用していないので、今回の変更もRev.Bに含めることにしました。

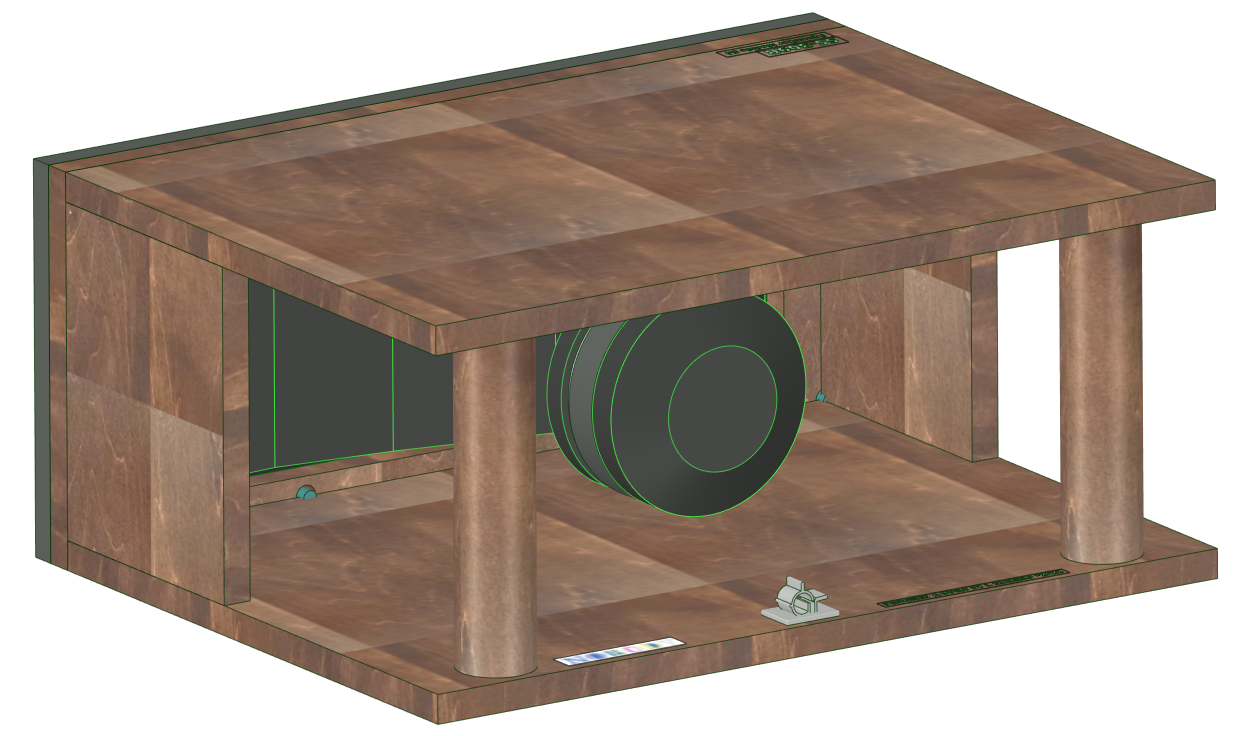

スコーカー・モジュール完成予想図 (前面) H4401の寸法に合わせたフレームを製作する。	スコーカー・モジュール完成予想図 (背面)

H4401の寸法に合わせたフレームを製作し、ED3402＋H4401を取り付けます。
当初、このフレームは箱の形にして、フルレンジ・ユニットも使えるようにしようと検討していました。その箱を Squawker Box（または Sq Box）と名付けました。その後、そこまでやるのはやり過ぎと判断し、上図のようなオープンな形に変更しました。この構造の方が低コストで短期間で作れると考えました。名称は引き続き Squawker Box（Sq Box）としました。
Sq Box にスコーカーを取り付けたものが、スコーカー・モジュール（Squawker Module または Sq Module）です。

ホーン型以外のスコーカーを使えるようにするというアイデアは捨てがたく、ドーム型を使えるようにすることにしました。
Sq Box の寸法に合わせたバッフルを製作すれば、それが可能となります。

急遽ドーム型スコーカーを探しましたが、今の時代ドーム型スコーカーを使用するスピーカーが減ったためか、なかなか見つかりません。ようやく Dayton Audio 社の RS52FN-8 というスコーカーを見つけました。私が音響測定に使っているマイク（UMM-6）と同じメーカーなので、信頼できると思い、購入しました。単価は 12,342円でした。

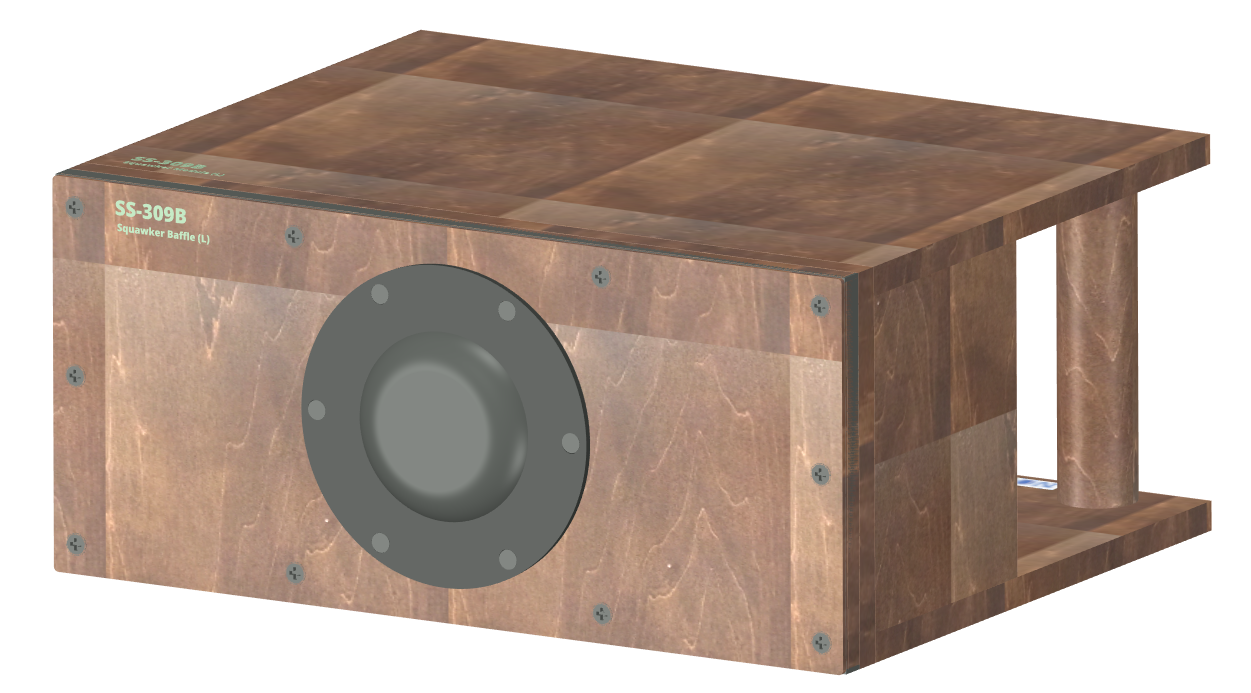

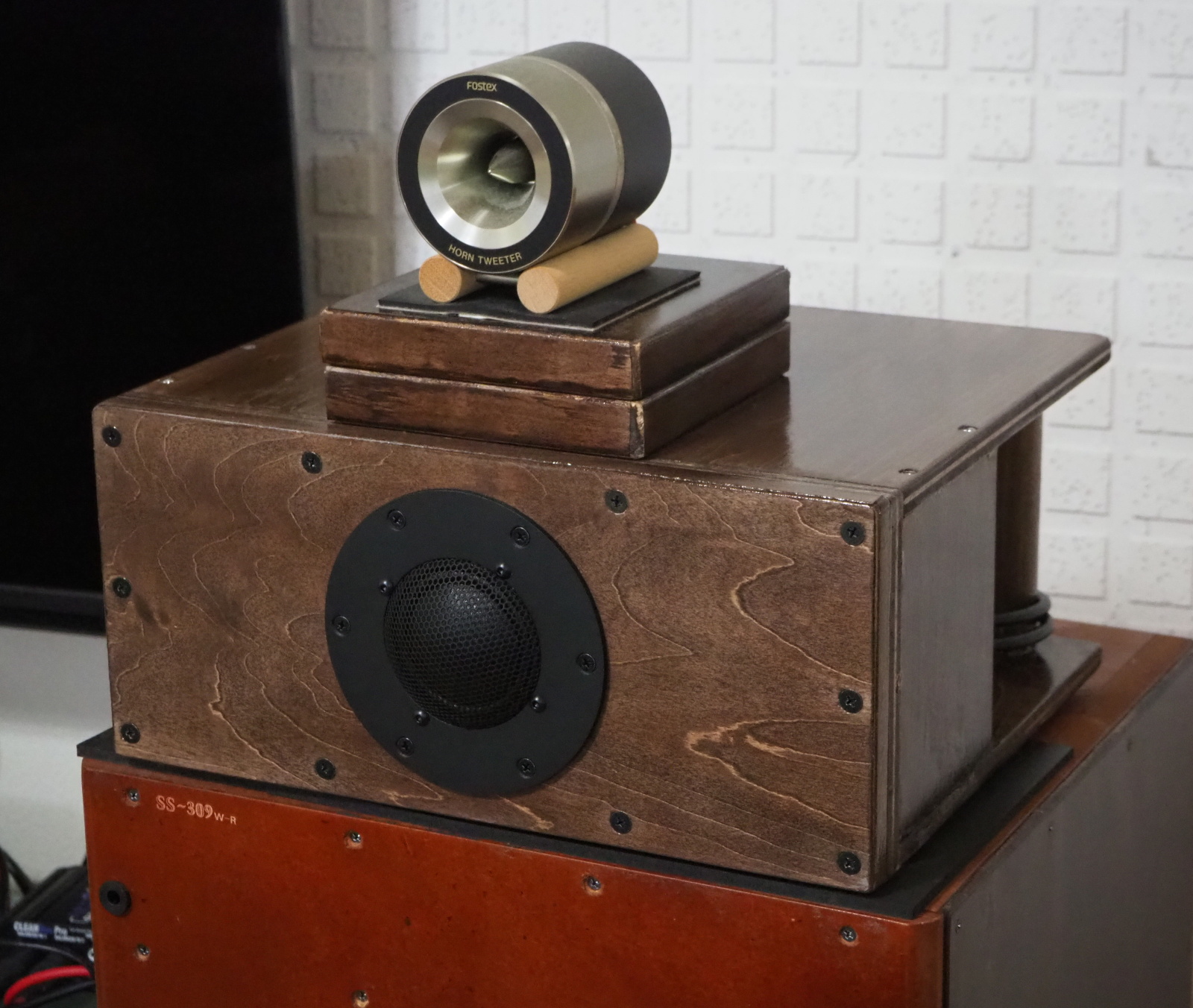

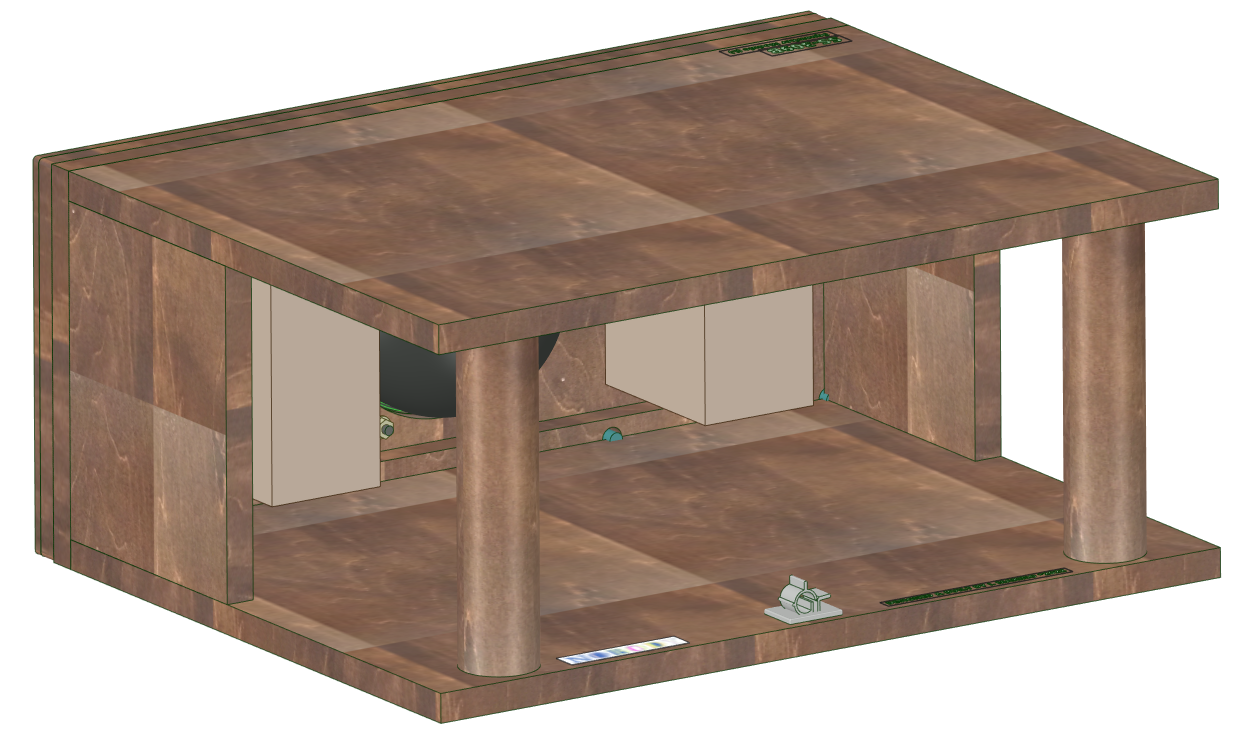

スコーカー・モジュール完成予想図 (ドーム型)	スコーカー・モジュール完成予想図 (ドーム型)

---

Squawker Box と Squawker Baffle の設計

Squawker Box の幅と高さは H4401 と同一にします。真正面から見ると、Boxが見えなくなります。
ホーンはネジ止めしたいので、Box側に鬼目ナットを打ち込みます。
側板は小さめにします。ドライバーとホーンの接続部に手が届くので、ホーンを外すことなく、ドライバーの交換ができます。

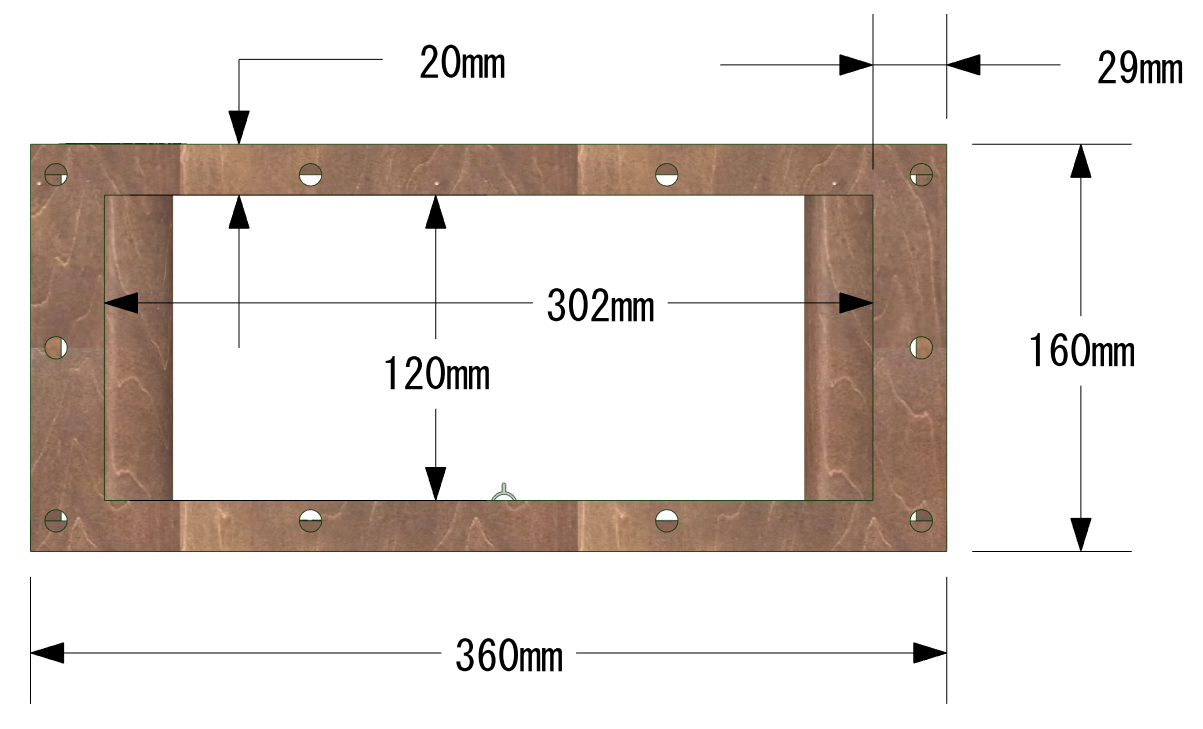

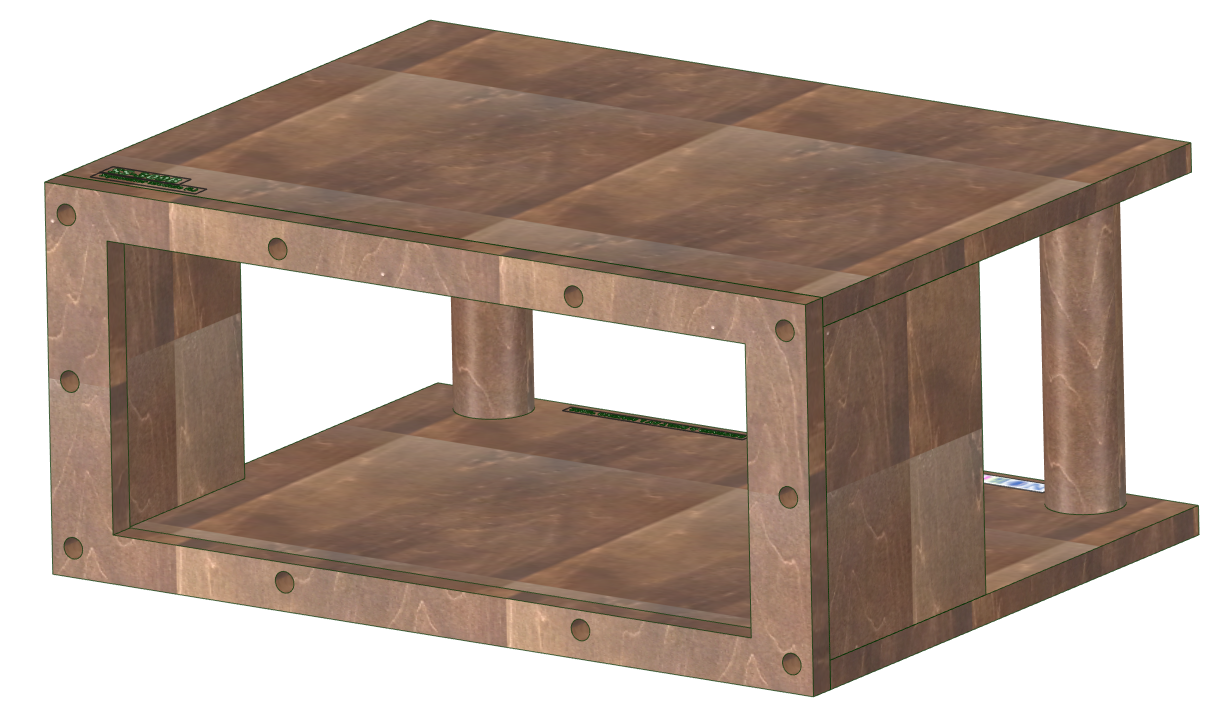

Squawker Box 完成予想図 材料は12mm厚シナ合板と32mm径のヒバ丸棒。仕上げはオイルステイン風塗装。色はウォルナット。	Squawker Box 寸法図 (前面)

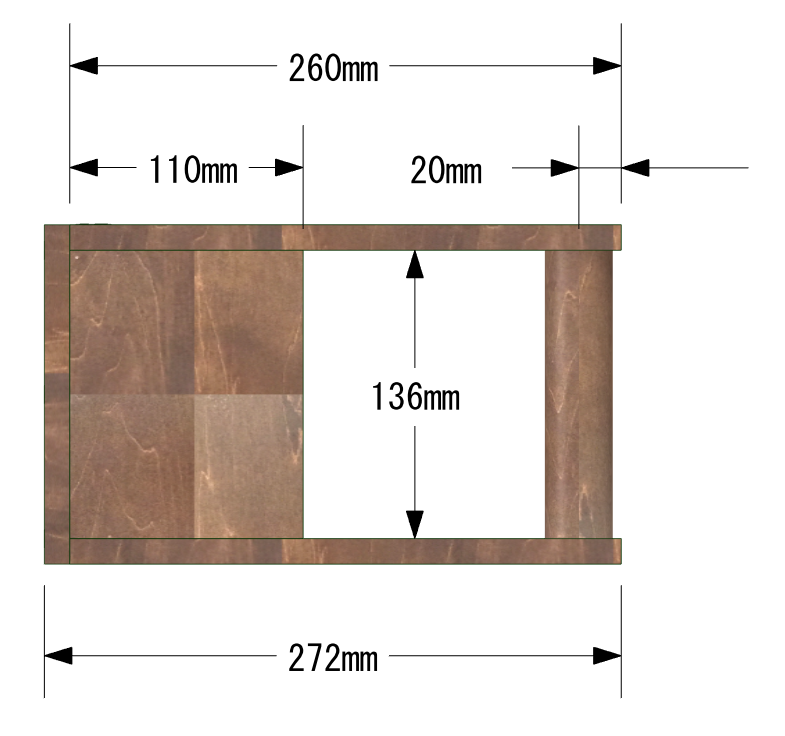

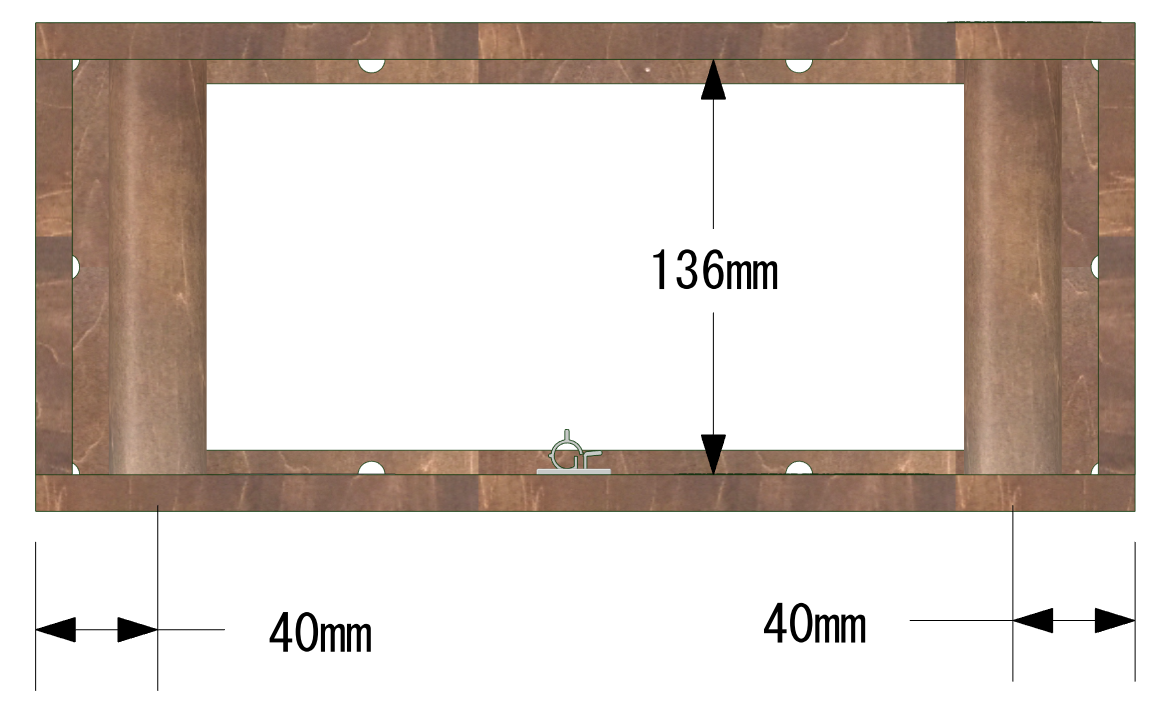

Squawker Box 寸法図（側面）	Squawker Box 寸法図 (背面)

Squawker Baffle はホーン（H4401）と同じネジで Sq Box に取り付けられるように設計しました。

Squawker Baffle 完成予想図 9mm厚MDFと4mm厚シナ合板を貼り合わせる。幅と高さはホーン（H4401）と同じ。	Squawker Baffle 穴あけ図 SPユニット取り付け穴は中心に設ける。

設計の詳細については、以下の資料をご覧ください。
設計図： SS-309B_SqModule_Design.pdf
加工マニュアル： SS-309B_SqModule_Woodwork.pdf
組立マニュアル： SS-309B_SqModule_Assy.pdf
仕上げマニュアル： SS-309B_SqModule_Finish.pdf
最終組立マニュアル： SS-309B_SqModule_Final.pdf

---

Squawker Box と Squawker Baffle の製作

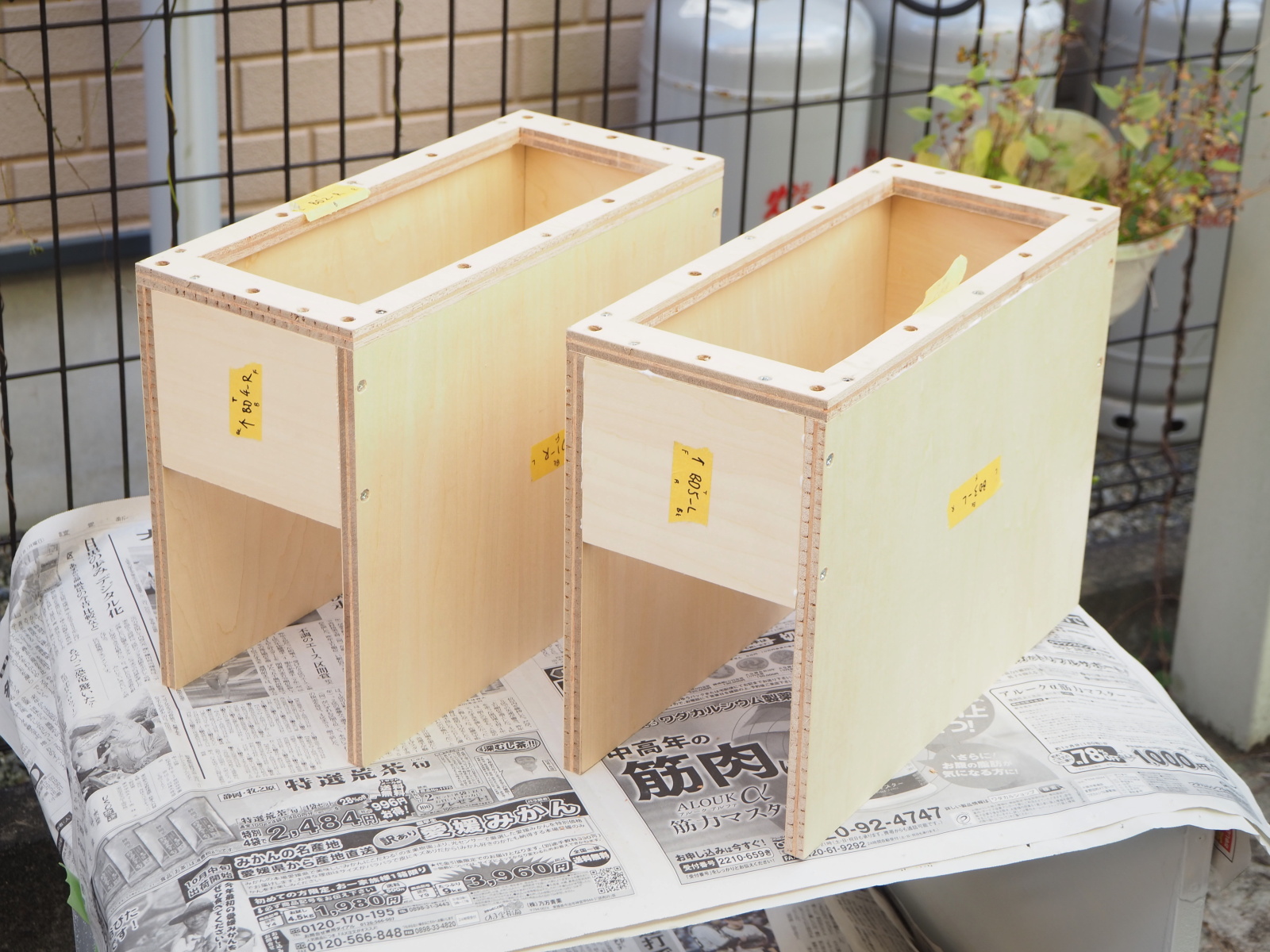

Squawker Box の組み立て シナ合板は購入したホームセンターでカットしてもらった。誤差約0.1mmと精度が高いので、組み立ては楽だった。	鬼目ナットのねじ込み 使用した鬼目ナットは M6x13、Eタイプ。この時点で適合するのはＭ5であることに気づくが、時すでに遅し。

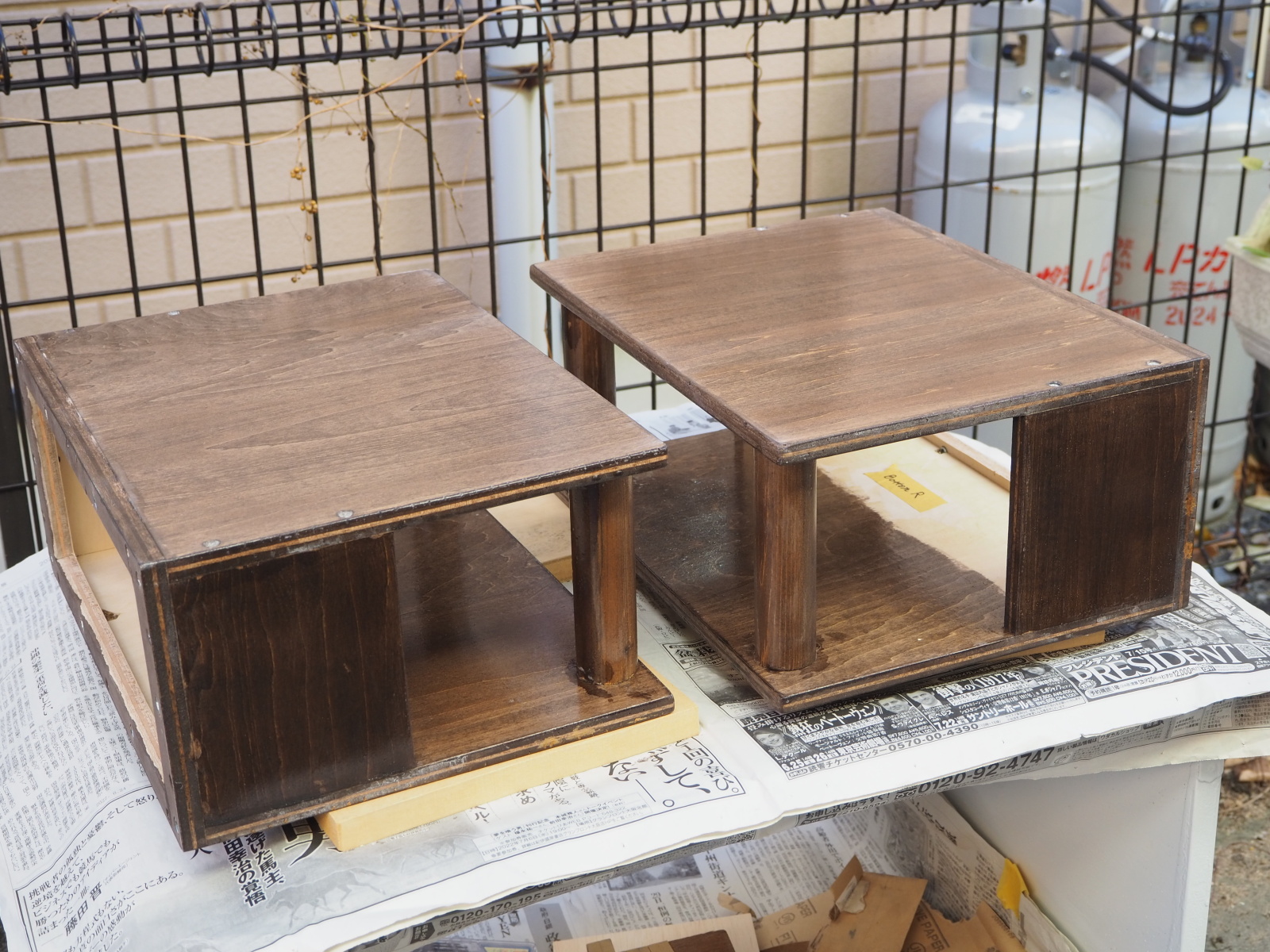

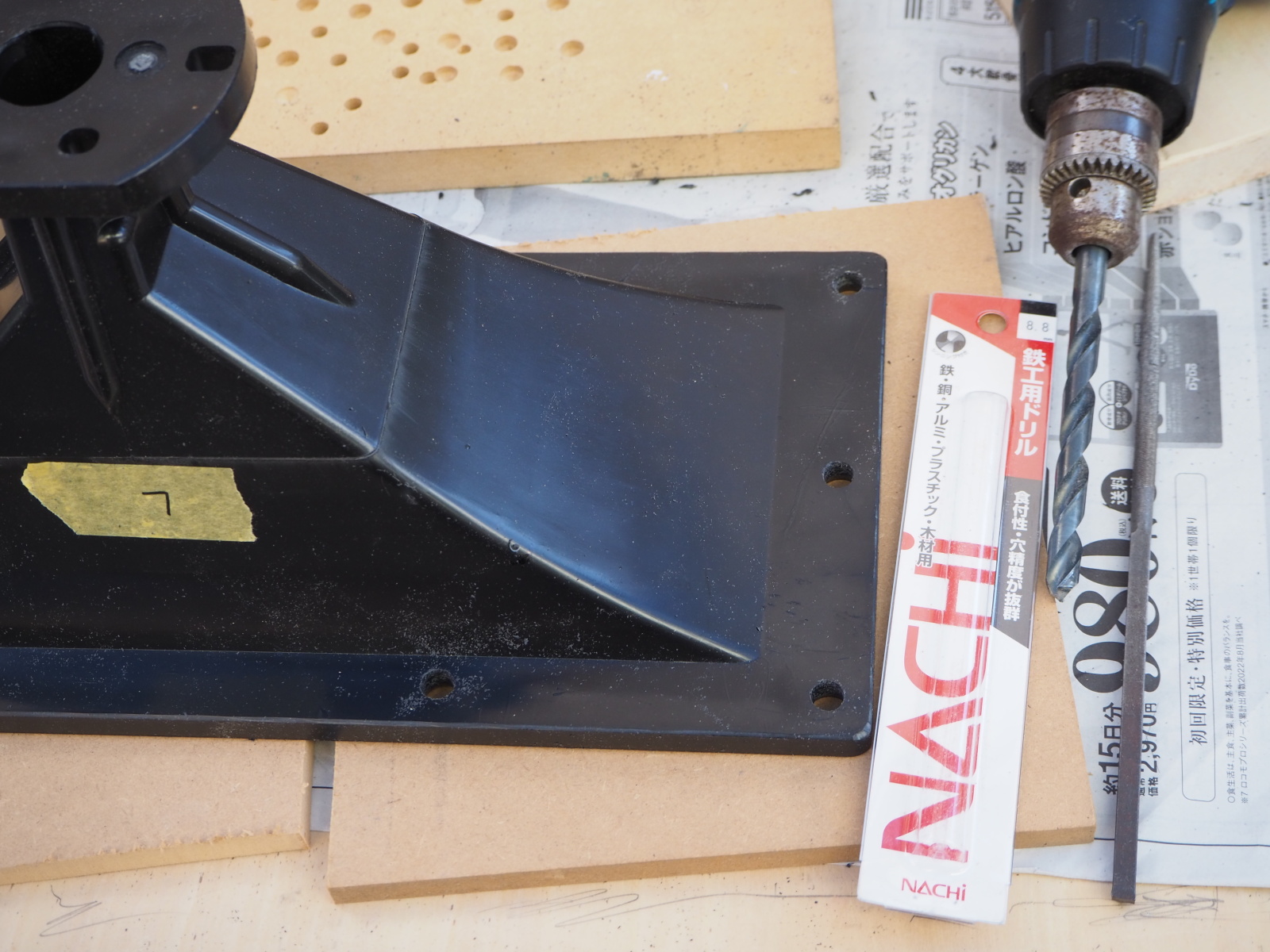

H4401 の改造 M6ネジに対応するため、ネジ穴を8.8mmのドリルで拡張した。	塗装を完了した Squawker Box 相変わらず塗装が下手くそ。側板はあまりにムラがあったので、NeoStainを2回塗りした。そこだけ色が濃くなってしまった。

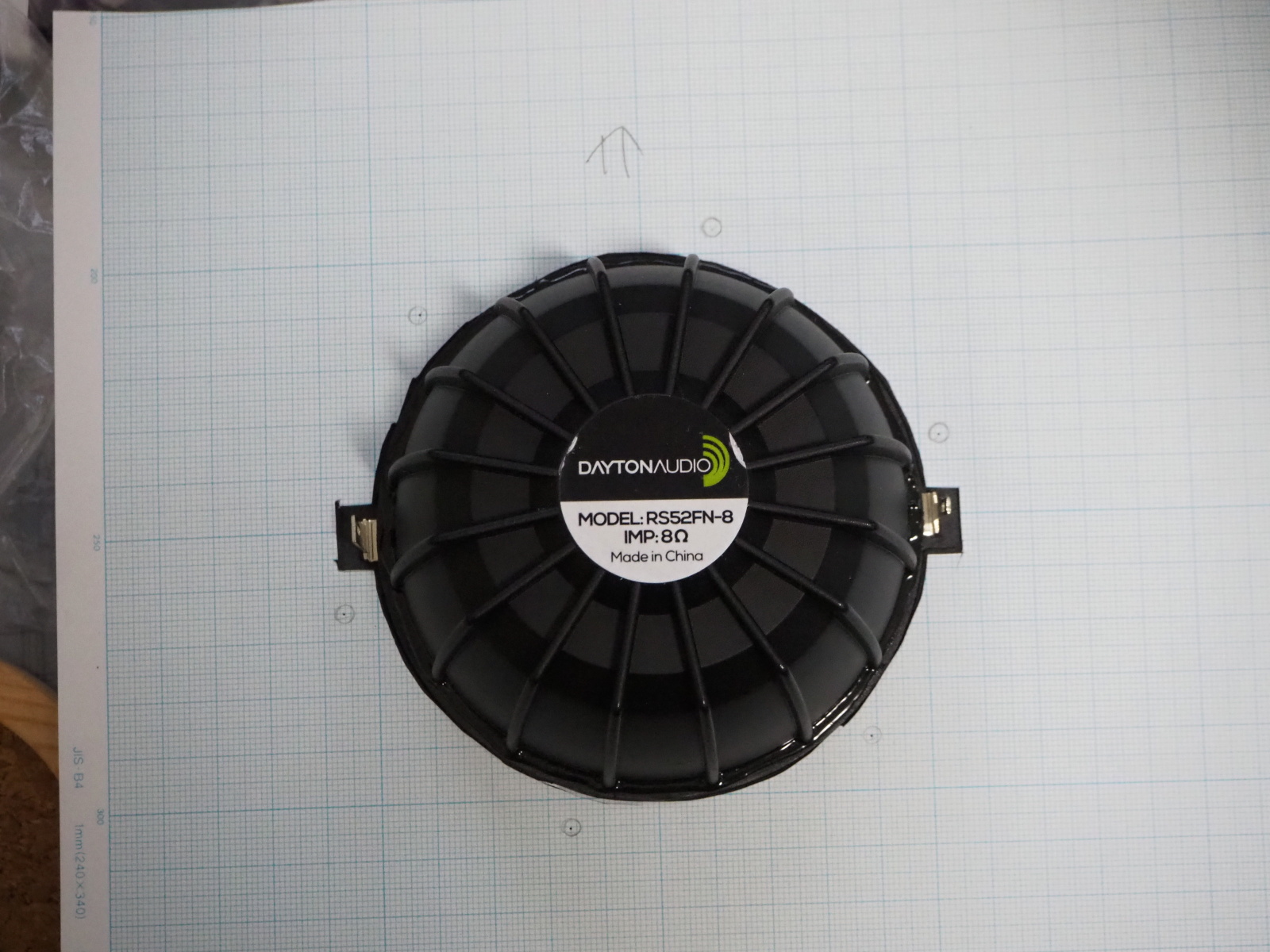

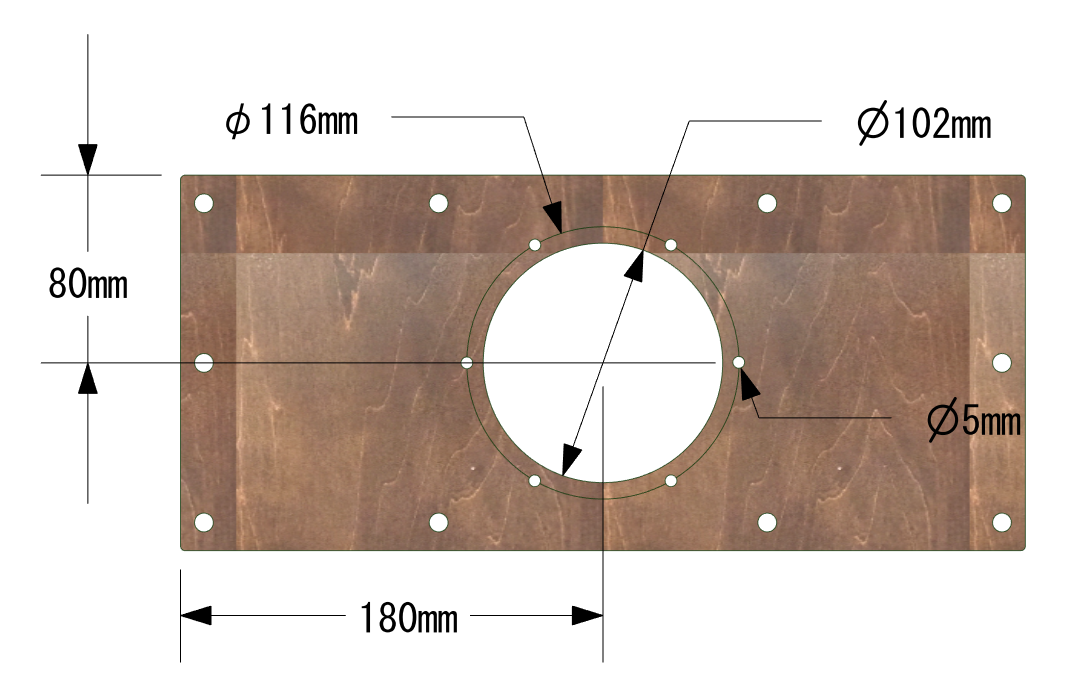

RS52FN-8 の取り付け穴の型紙 RS52FN-8 の取説書は貧弱で、取り付け穴の寸法さえ書かれていない。仕方がないので、現物合わせで型紙を作った。	Squawker Baffleの 墨付け 作成した型紙を用いて墨付けを行った。

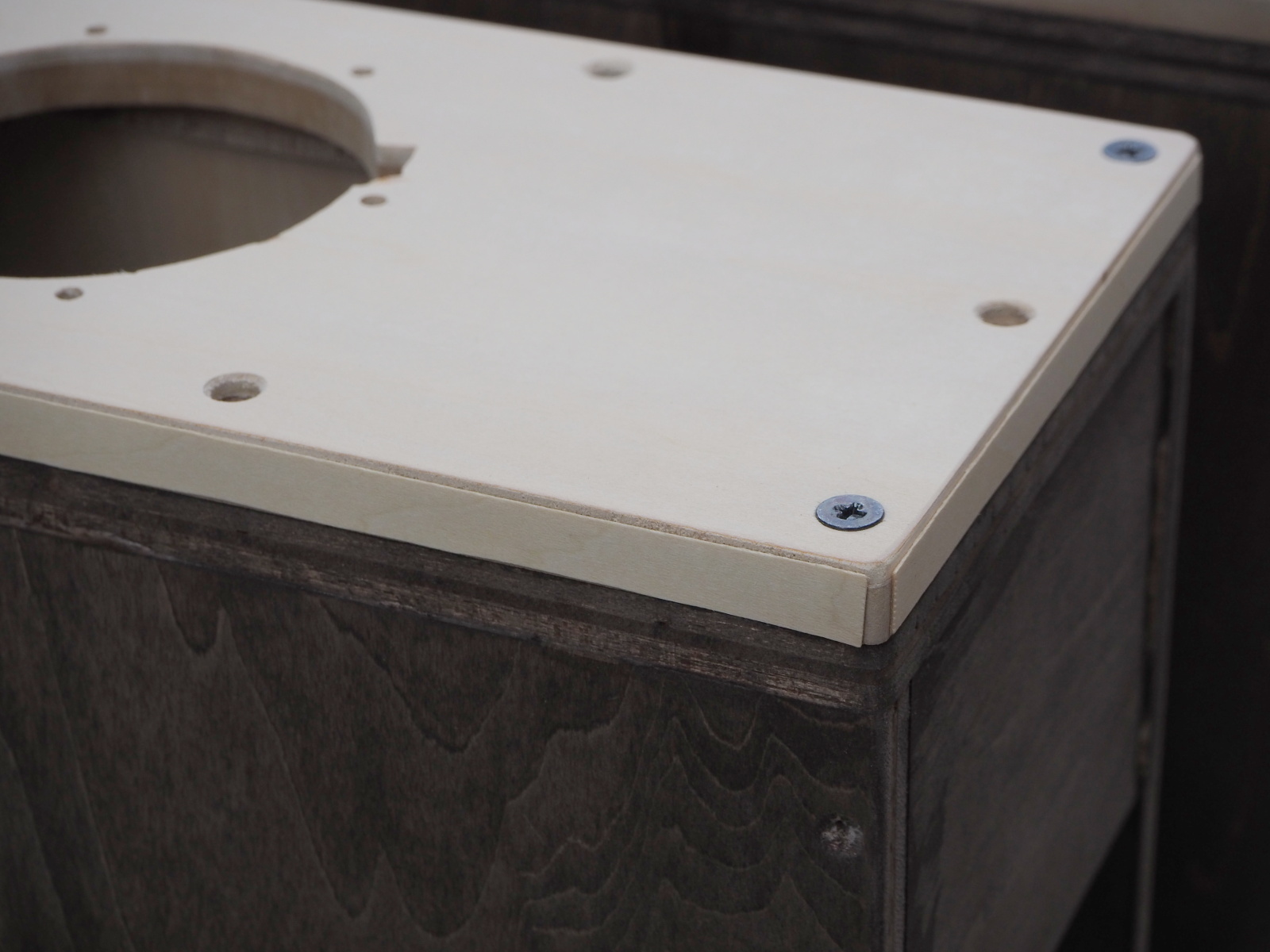

RS52FN-8 取り付け穴のカット 電動ジグソーで取り付け穴をくり抜く。Sq Box をワークベンチ代わりに使用。	Squawker Baffle に木口テープを貼付 ここでも Sq Box をワークベンチ代わりに使用。

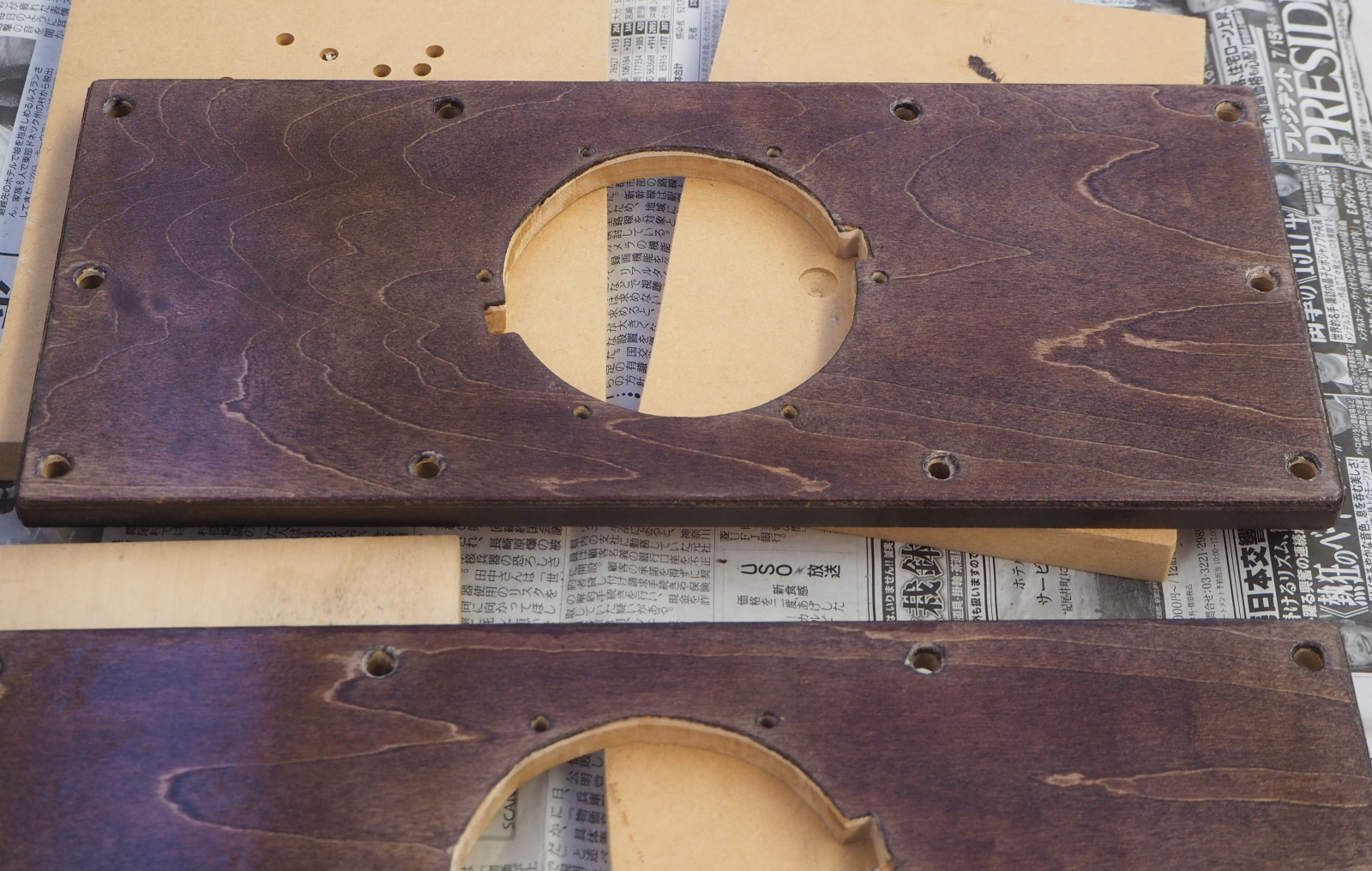

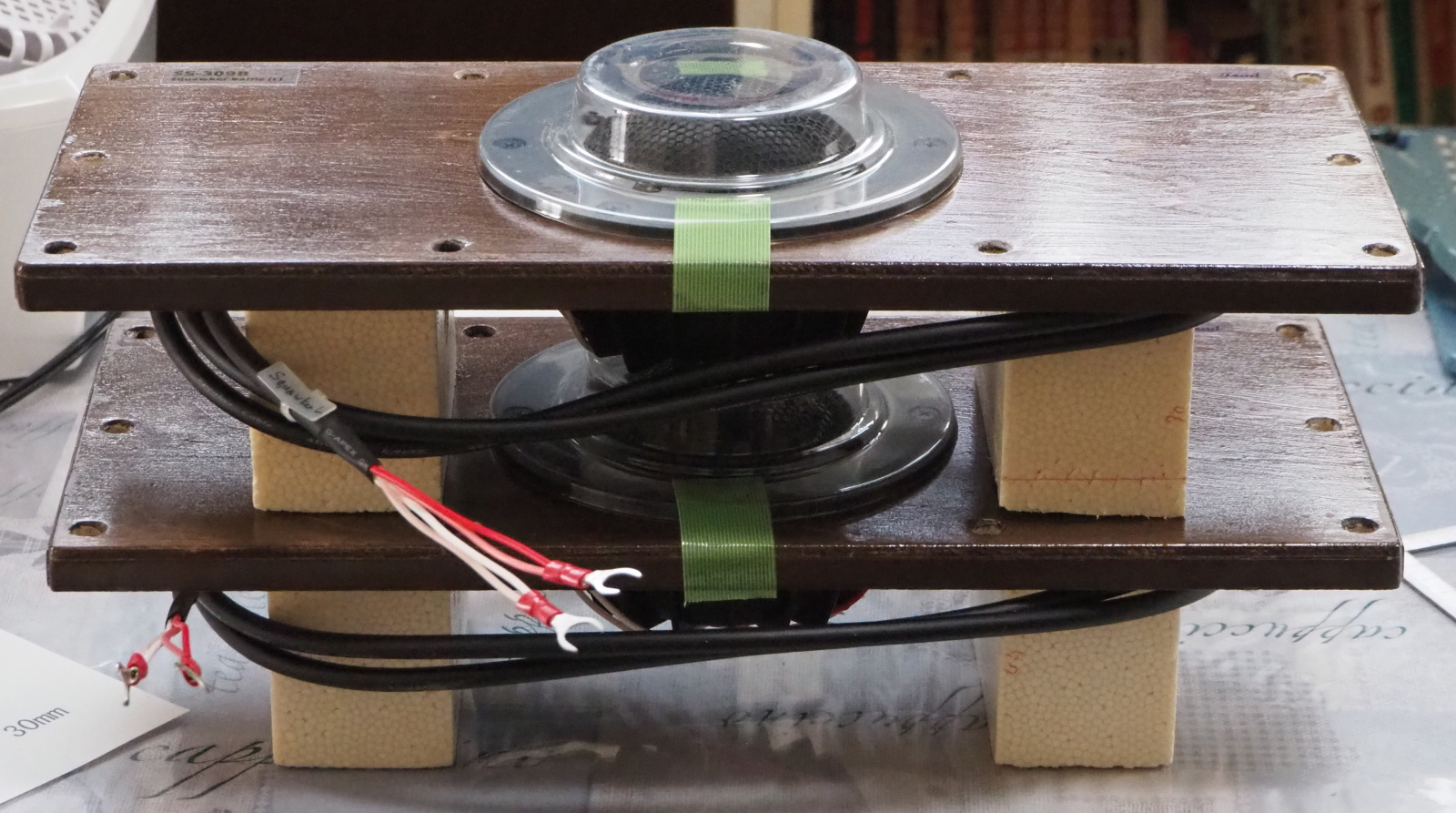

塗装を完了した Squawker Baffle とのちにしては、まあまあの出来か(?)	完成し、SPユニットを取り付けた Squawker Baffle SPユニットには保護カバーを付けている。保管時はこのように重ねておく。

完成した Squawker Module (Horn) ホーンの取り付けにはM6小頭サラネジを使用。本来M5が適合するが、M6の鬼目ナットを打ち込んでしまったので、M6小頭ネジを使った。ヘッドのサイズはM5と同じ。	ドーム・スコーカーを取り付けた Squawker Module この写真は完成前の仮組み時に撮ったもの。まだステッカーが貼られていない。

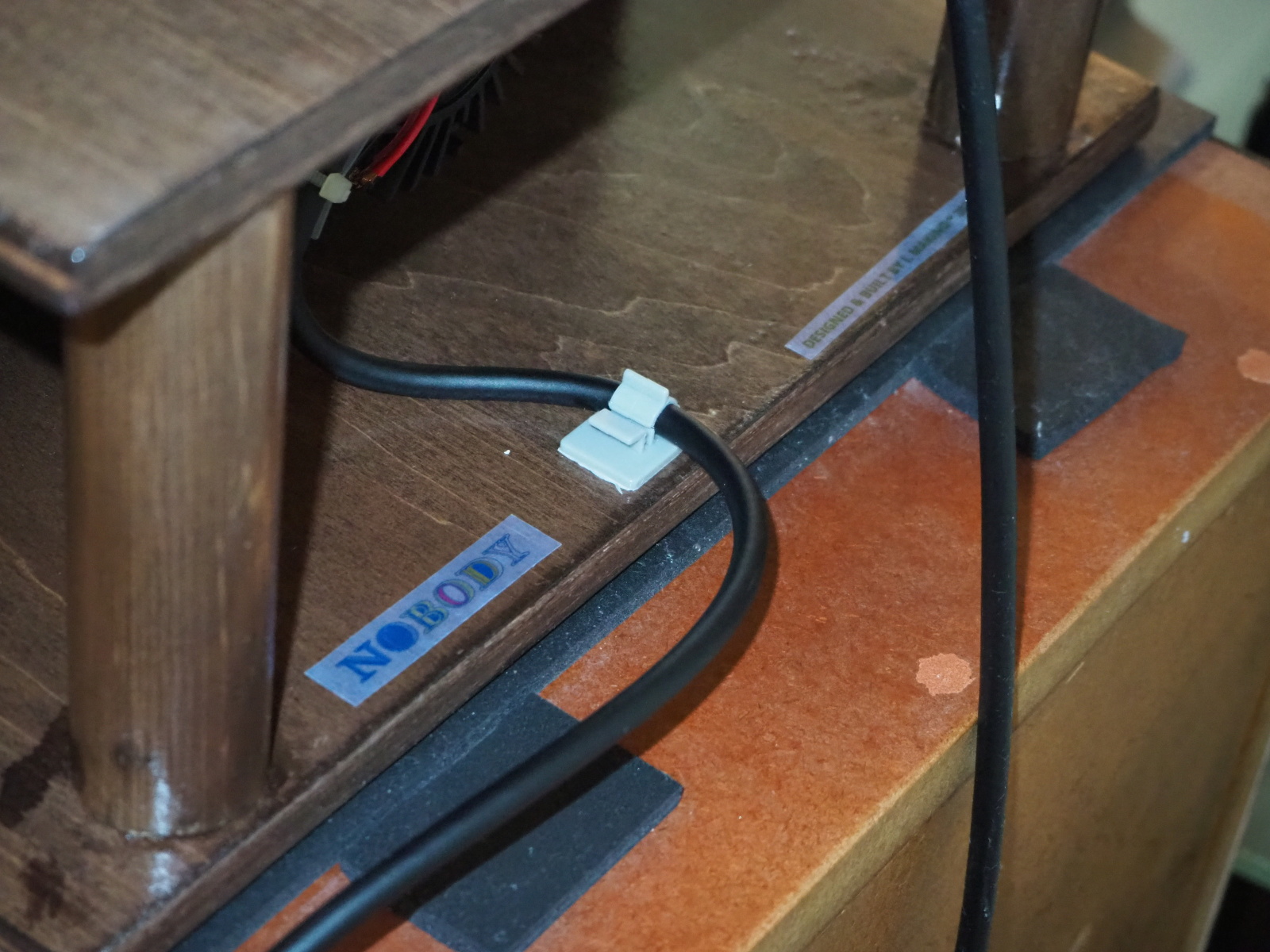

Squawker Box のステッカー (天板) ステッカーの基材は透明ということになっているが、実際には半透明の乳白色。かなり見えてしまっている。フォントは若草色にしたが、全然目立たない。黄色か橙色にすれば良かった。	Squawker Box のステッカー（底板） ハンダ付け部分にストレスがかからないようにするため、ケーブルをケーブルホルダーで固定する。

---

測定データ

ED3402+H4401 と RS52FN-8 を、測定データで比較します。

まずは周波数特性です。

ED3402+H4401 - トータル Gaudi Rev.2.2a に組み込んで、疑似無響室測定を行った結果。	RS52FN-8 - トータル Gaudi Rev.2.2b に組み込んで、疑似無響室測定を行った結果。

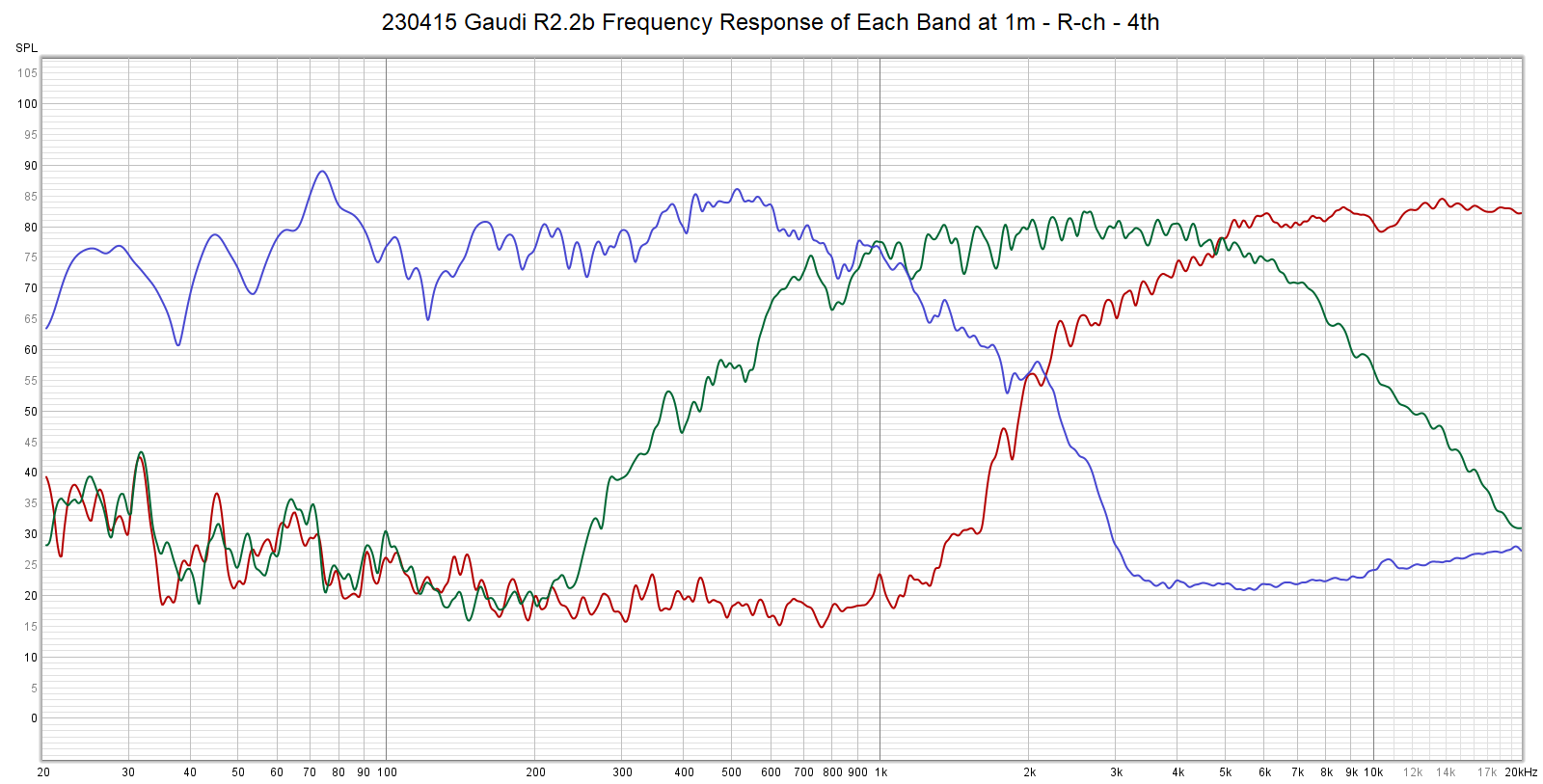

ED3402+H4401 - スコーカーのみ 緑色の曲線がスコーカーの特性。各ユニットを単独で測定した後、3本の曲線を重ね合わせた図。反射音成分も含む。	RS52FN-8 - スコーカーのみ 緑色の曲線がスコーカーの特性。各ユニットを単独で測定した後、3本の曲線を重ね合わせた図。反射音成分も含む。

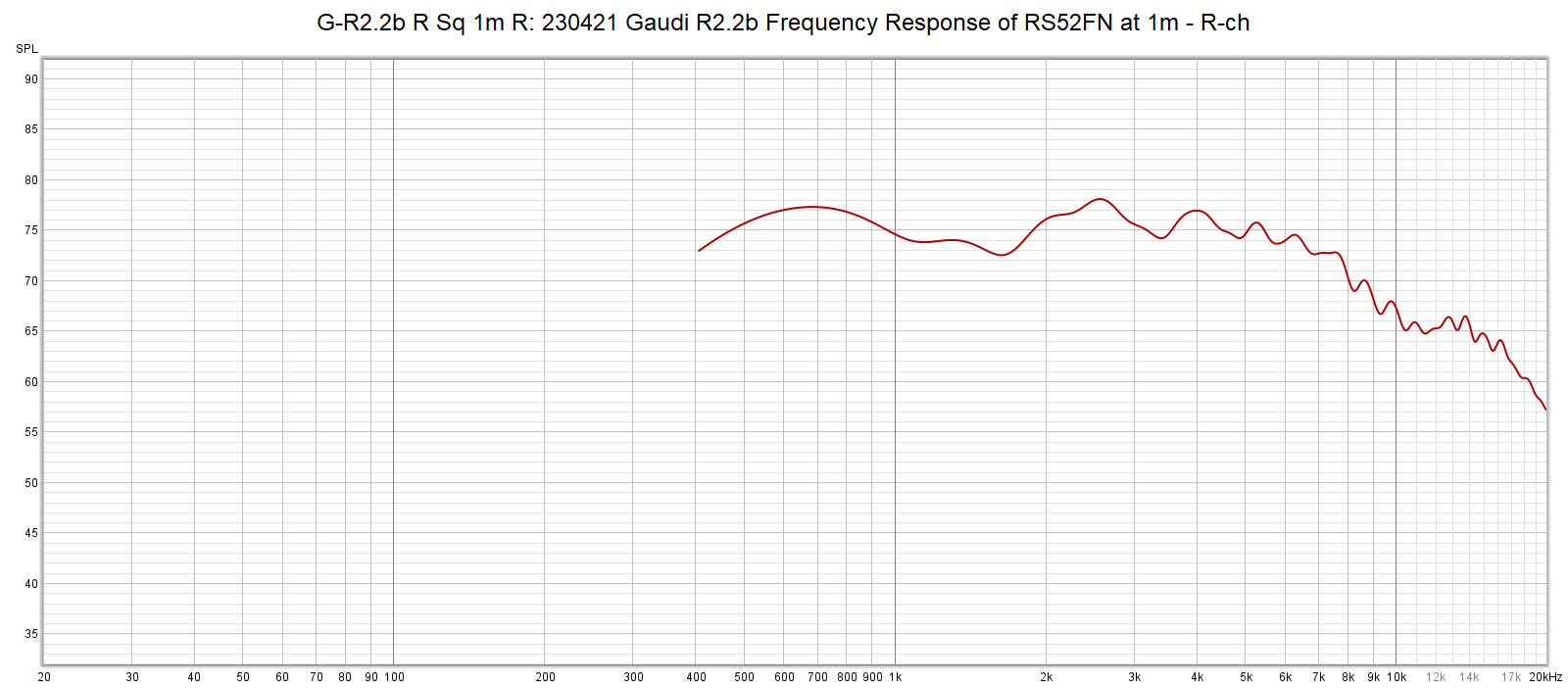

ED3402+H4401 - スコーカーのみ (フィルターなし) チャンデバのフィルターを無効にして、400Hz～20kHzをスイープして測定。反射音成分は除去済み。	RS52FN-8 - スコーカーのみ (フィルターなし) チャンデバのフィルターを無効にして、400Hz～20kHzをスイープして測定。反射音成分は除去済み。

周波数特性については、ドーム型の RS52FN-8 が優れています。
ED3402 + H4401 には、1.1kHz に深いディップがあります。それを除いても、1.3kHzから下が下降しています。
この特性から言えることは、ED3402 ＋ H4401 をスコーカーとして使用する際には、fc1は1.2kHz以上にするべきです。

下図は、ED3402のみ、ED3402+H400、ED3402+H4401を比較した図です。ドライバーのみでは、ディップは発生しません。H400 を用いた場合もやはりディップが発生しますが、H4401 より浅くなります。

過渡特性の評価には、1周期だけの正弦波を使用します。チャンデバのフィルターを無効にし、原信号をそのままスコーカーに入力します。

ED3402+H4401 - 900Hz 青の曲線が入力（PRE OUT）、赤の曲線が出力（スコーカーの軸上1mの音波）。床からの反射波（直接波から約3msec遅れ）が含まれる。	RS52FN-8 - 900Hz 青の曲線が入力（PRE OUT）、赤の曲線が出力（スコーカーの軸上1mの音波）。床からの反射波（直接波から約3msec遅れ）が含まれる。

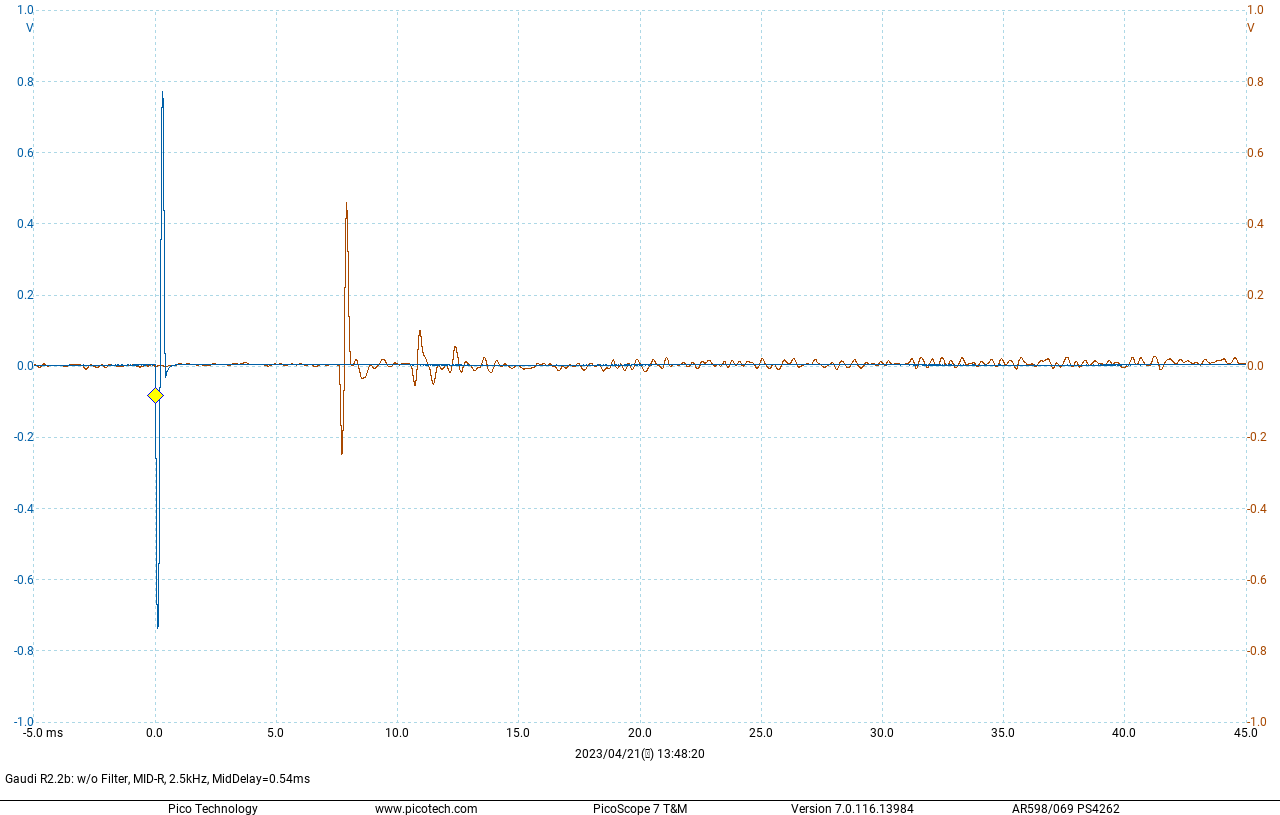

ED3402+H4401 - 2.5kHz 青の曲線が入力（PRE OUT）、赤の曲線が出力（スコーカーの軸上1mの音波）。床からの反射波（直接波から約3msec遅れ）が含まれる。	RS52FN-8 - 2.5kHz 青の曲線が入力（PRE OUT）、赤の曲線が出力（スコーカーの軸上1mの音波）。床からの反射波（直接波から約3msec遅れ）が含まれる。
ED3402+H4401 - 6.3kHz 青の曲線が入力（PRE OUT）、赤の曲線が出力（スコーカーの軸上1mの音波）。床からの反射波（直接波から約3msec遅れ）が含まれる。	RS52FN-8 - 6.3kHz 青の曲線が入力（PRE OUT）、赤の曲線が出力（スコーカーの軸上1mの音波）。床からの反射波（直接波から約3msec遅れ）が含まれる。

ドーム型の RS52FN-8 の方が、ホーン型の ED3402+H4401 よりリンギングが短く、優れていると言えます。

周波数領域の性能（周波数応答）、時間領域の性能（過渡応答）ともに、ドーム型の方が良いという結果になりました。
これは私のとっては予想外の結果です。Gaudi のシステム設計をした頃（1974年）から今まで、約半世紀の間、ずっとホーン型の方がダイレクト・ラジエター（コーン型、ドーム型）より歪が小さいと信じていましたが、単なる思い込みだったことが分かりました。

もう一点、ホーン型とドーム型で指向性がどれだけ違うか、測定して確かめました。

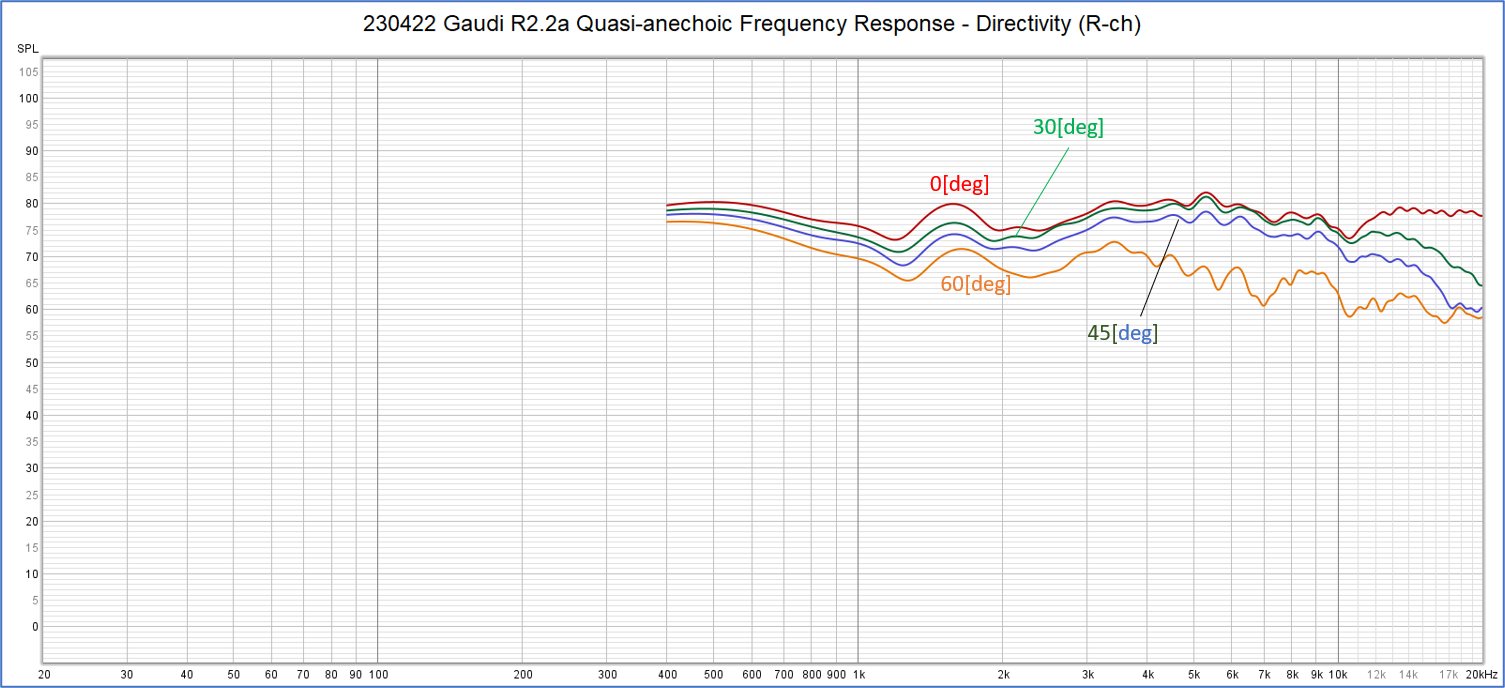

ED3402+H4401 - 指向性 軸から 0, 30, 45, 60度の角度で測定。距離は1m。反射音成分は除去してある。そのため、400Hz以下はカットされている。 45度までは減衰が少なく、60度で大きく減衰する。	RS52FN-8 - 指向性 軸から 0, 30, 45, 60度の角度で測定。距離は1m。反射音成分は除去してある。そのため、400Hz以下はカットされている。 3.4kHzまでは、完璧な指向性を示している。それ以上の周波数では、角度による減衰が見られる。

意外なことに、45度までの特性はホーン型の方が良いことが分かりました。
4kHz、5kHz、6kHzにおける、0度と45度の音圧差を計算すると、
ホーン（ED3402＋H4401）は、-2.9dB, -3.5dB, -2.8dB となり、-3dB 前後の値です。
ドーム（RS52FN）は、-4.7dB, -5.5dB, -5.6dB で、-5～-5.5dB ぐらいの差です。

---

試聴

新たにスコーカー・モジュールを製作したので、SS-309B には計4台のスコーカー・モジュールが選択できるようになりました。
4台とも試聴してみました。下表のように、それぞれ(a)～(d)の記号で表します。

(a)Fostex 6N-FE88ES SS-309 のスコーカー・モジュール。フルレンジ・ユニット 6N-FE88ES をスコーカーとして使用。	(b) Classic Pro ED3402 + Fostex H400 Rev.B の当初の構想に基づくスコーカー・モジュール。	(c) Classic Pro ED3402 + H4401 H400 は過渡応答が悪いため、代わりに H4401 を採用したスコーカー・モジュール。	(d) Dayton AudioRS52FN-8 比較のために導入したドーム型スコーカー。

最初に比較したときは、(c) > (a) > (b) > (d) の順ででした。(a) の印象が良かったのが意外でした。
Rev. A (2012年) で(a)を D1405+H400 に替えましたが、この時は音質が明らかに上がったと感じました。今思えば、ホーン型の方が絶対に優れている、という思い込みでそのように感じたのだと思います。D1405+H400はルックスも良く、値段も高かったので、心理的なバイアスがかかってしまいました。実は、(a)の方が音質が良かったのです。

その後約4か月間、じっくり聴き込みました。その間、各ユニットごとに、精密なチューニングを実施しました。
最終評価は次の順となりました。
(c) > (d) > (b) > (a)

順位は付けましたが、どのユニットもきっちりチューニングをした結果、音質が上がりました。差はほとんどない感じです。

(a) 大健闘です。フルレンジ・ユニットをスコーカーとして使うやり方は、良いアイデアかもしれません。SPユニットをより現代的なものにすれば、かなり良いものができる可能性があります。

(b) ボーカルがしっとりとして、好印象です。ただ、音に若干の曇りが感じられて、解像度がやや低いと感じます。測定では長いリンギングが観測されましたが、それと関連しているのかもしれません。

(c) 解像度が高く、最も高音質と感じたモジュール。Rev.A ではピアノの音がピアノらしく聞こえないという悩みがありましたが、ようやくピアノらしく聞こえるようになりました。ただ、(b)と比べると、こちらの方が周波数特性に凸凹があるせいか、ソースによっては若干不自然に感じることがあります。ボーカルでは、(b)に負けます。若干ホーン臭を感じます。

(d) 最初に音出しをしたときは、ショボい音だなと思いましたが、綿密なチューニングを施したら、俄然高音質になりました。このモジュールが、周波数特性、過渡特性ともに、最も測定データが優秀なのもうなづけます。アメリカのメーカーの製品らしく、音が迫ってくる感じで、迫力を感じます。ただ、ややエネルギーが高音よりに偏っているように聞こえ、聴き疲れします。バッフルを設計するときに、バッフル・ステップを全く考慮しませんでした。もっと丁寧な設計のバッフルを使用すれば、もっと音質が上がると思います。

Rev. B（追加）： ウーファー・モジュールのチューニング（2023年5月）

Gaudi Rev.2.12 の頃から低音不足が課題だったので、この際ウーファー・モジュールのチューニングも行います。

改良点1： スピーカー設置位置の調整

スピーカーの前後方向の位置を調整します。予測としては、スピーカーをより背後の壁に近づければ、低音が増強されるはずです。

改良点2： バスレフ・ダクトの調整

SS-309は、ダクトの共振周波数が fb = 28Hz になるように設計されていて、実測でもそれに近い値になっています。そのような超低音を増強しても低音の量感は増しません。もっと fb を上げてみます。また、密閉型も試してみます。

改良点3： 吸音材の調整

吸音材は、本機製作時に調整をせず、その後もいじっていません。勘に任せて量と取り付け場所を決めたのが、そのままになっています。吸音材を調整し、低音の特性を改善します。

---

スピーカー設置位置の調整

まず、SS-309B を壁に寄せて置き、この位置をP0とします。壁から本機の背面までの距離は、d=115mmです。壁と本機の間には、音響パネルが設置されているので、これ以上後ろにさげるとダクトがふさがれてしまうので、これが最も壁寄りの位置です。P0よりも25mm前方にずらした位置をP1、さらに25mmずらした位置をP2、というように25mm間隔で、P15までの位置を設定します（下図参照）。
P0～P15の各位置での周波数特性を測定し、最も低音の音圧が上がる位置を求めます。
測定時はLOW-Rのみオンにし、正弦波スイープにより測定します。マイクは、システム設計上の聴取位置に置きます。反射音成分は除去しません。

測定を行う前に、テストレコード（2xHD Audiophile Speaker-Setup）を使い、耳で最適位置を探ることを試みたのですが、2.5cmずらしても何も変化を感じませんでした。両極端のP0とP15を比べても、ほとんど差を感じませんでした。

測定データを見ても、あまり大きな差は見られませんでした。

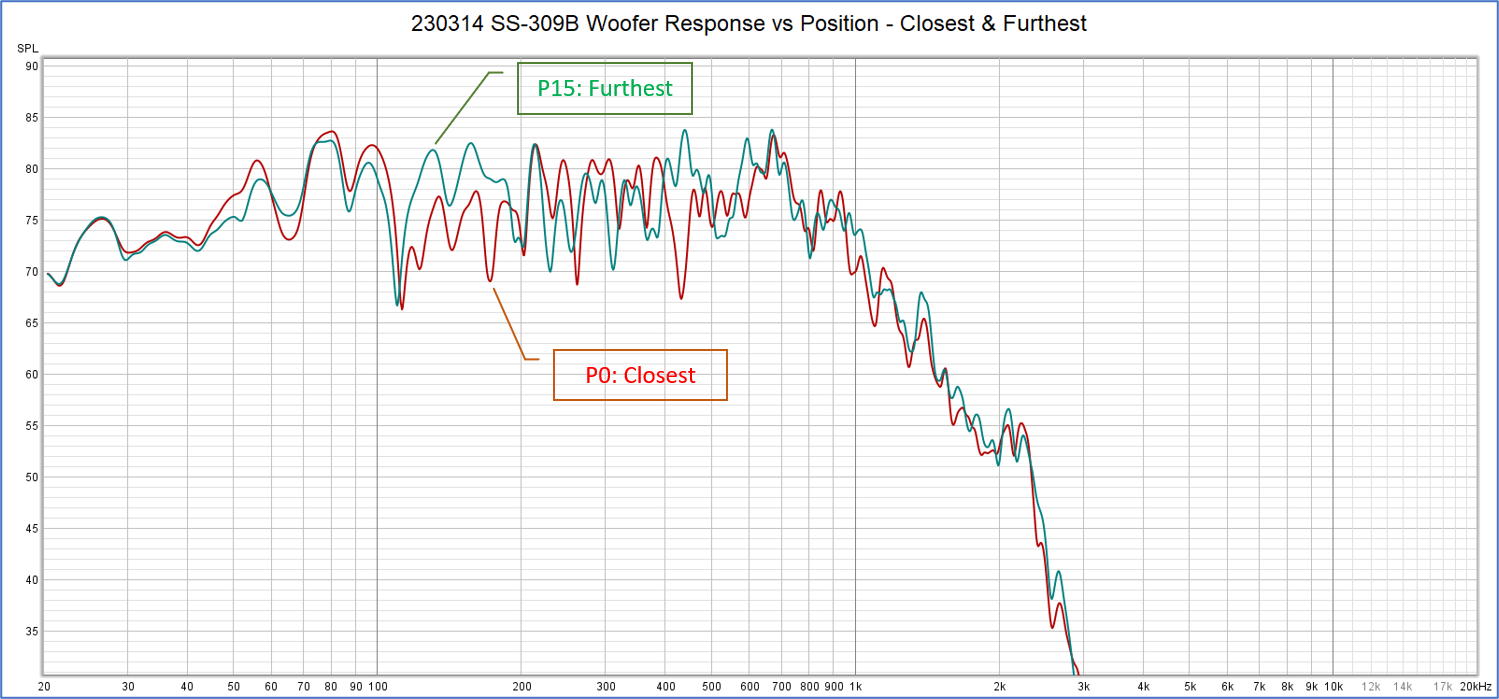

両極端のP0とP15のデータを見ても、大した差はありません（下図）。主な変化は100Hz～200Hzの範囲で見られます。それ以下の領域ではあまり差がありません。これは予想外でした。

P0では100Hz～200Hzで落ち込みますが、P15ではそれがありません。

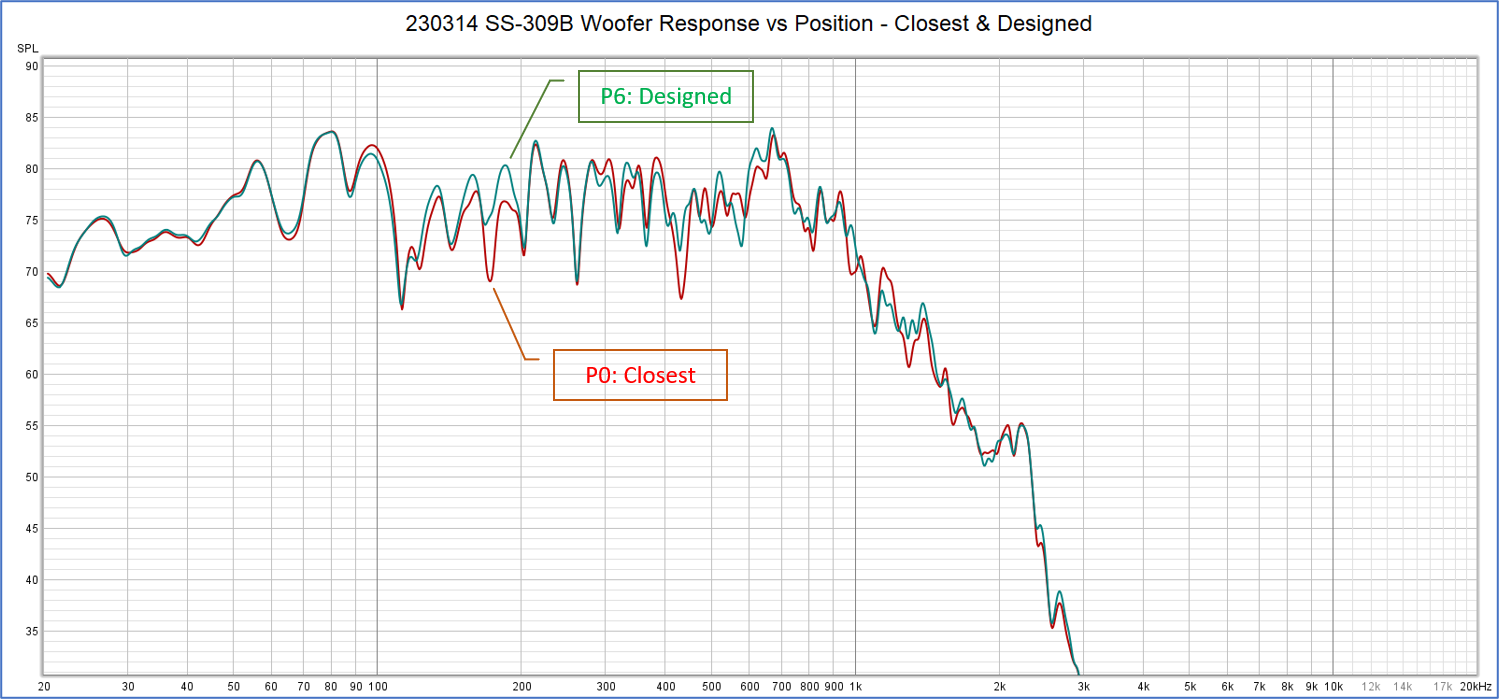

システム設計上は、P6を本機の設置場所としていました。P0とP6では、ほとんど差はありません（下図）。

P12が最適位置ではないかと思いました。特性はP15とほぼ同じです。P15では壁から離しすぎで、収まりが良くありません。P12は、ぎりぎりスピーカーが邪魔にならない位置です。
しかし、試聴すると、何か付帯音がつきまとうような違和感のある音がしました。

結局今まで通り、P6に置くことにしました。

---

バスレフ・ダクトの調整

まずはダクトを塞いで密閉型にしました。

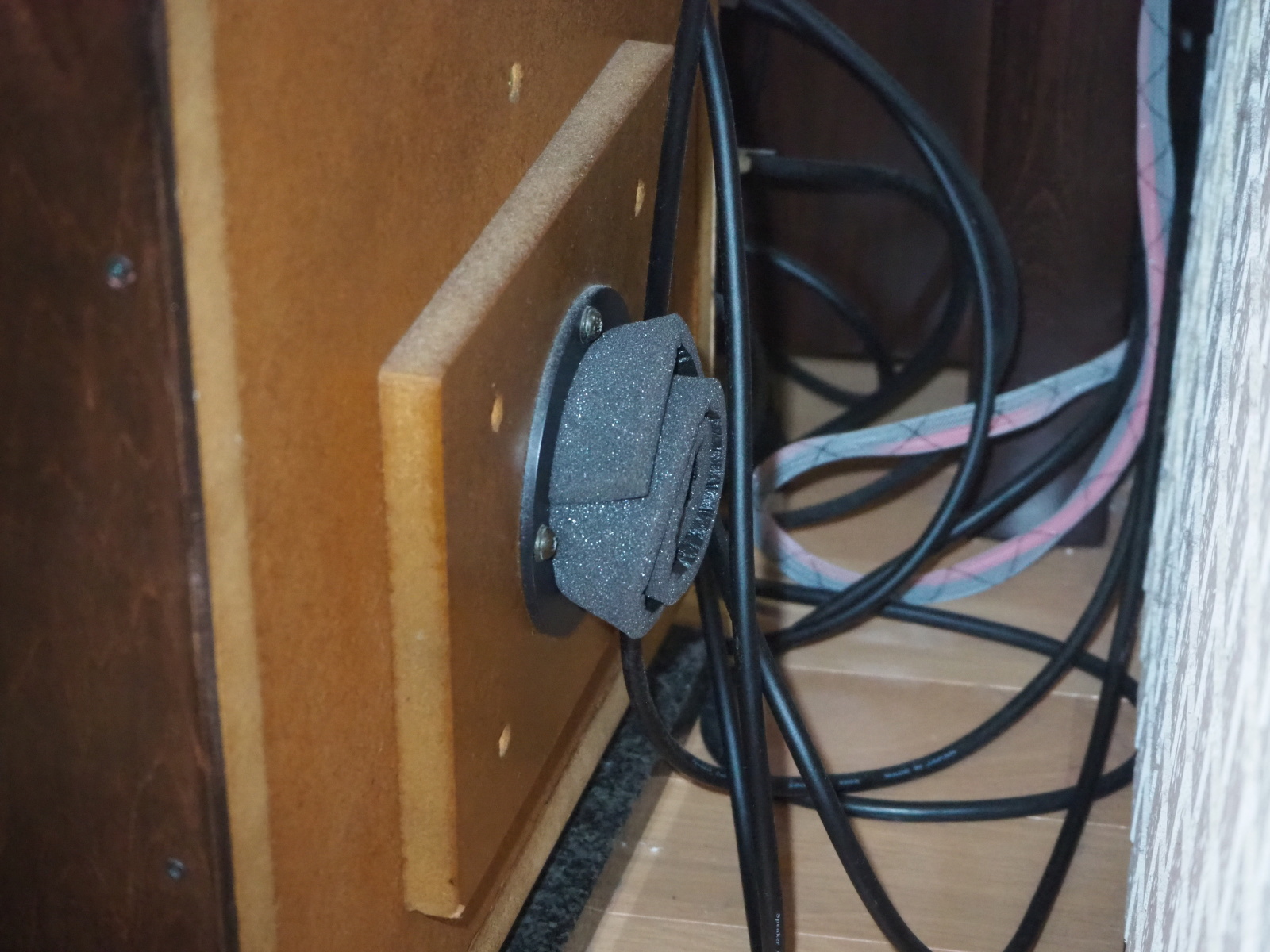

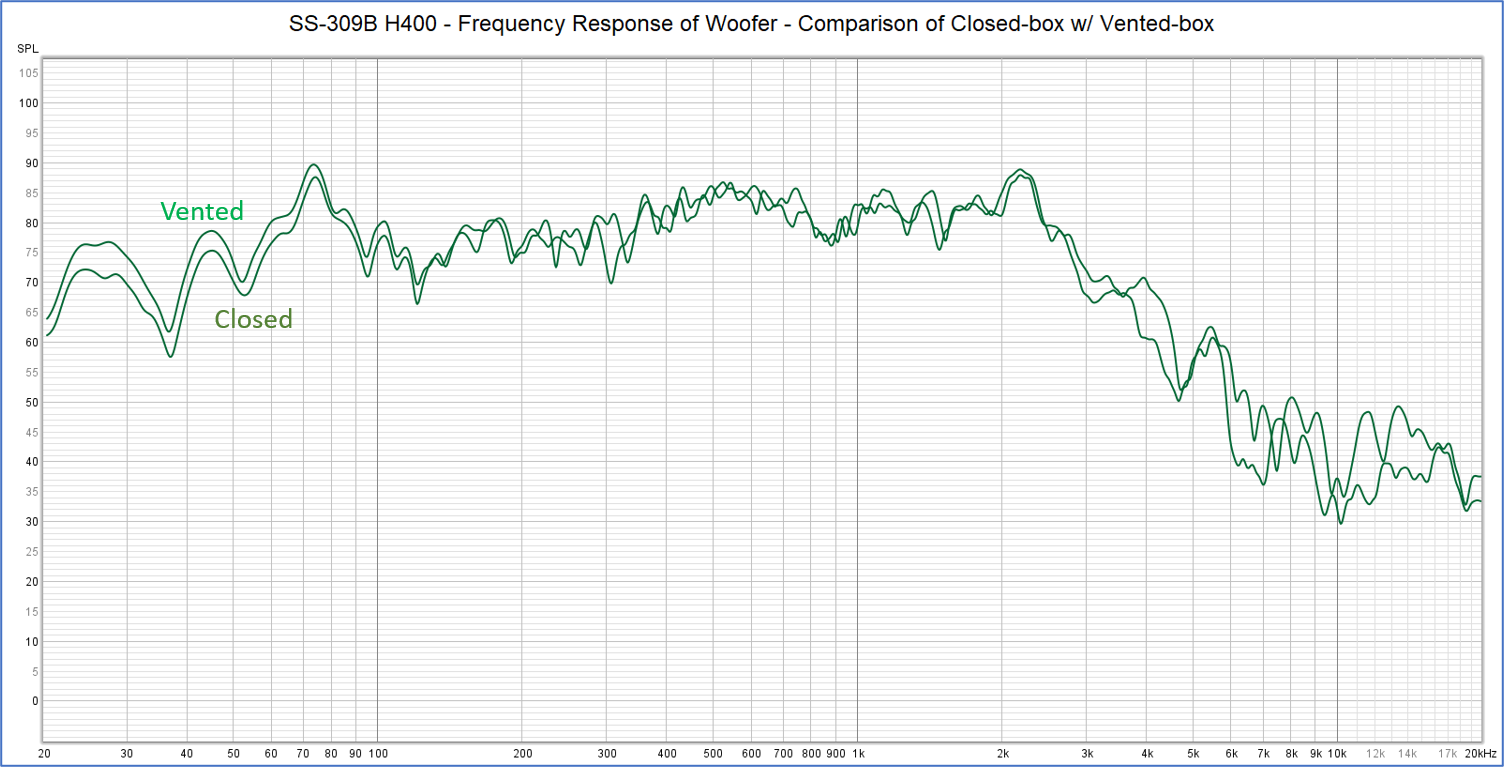

密閉型に変更 ウレタンマットを丸めたものをダクトに詰めて、密閉型に変更。	周波数特性の比較 バスレフ型（fb=28Hz）と密閉型の比較。チャンデバのフィルターはオフに設定。LOW-Rのみオン。軸上1mにマイクを設置。反射音成分を含む。

30Hzで-4dB、60Hzで-3dB、密閉型の方が音圧が低いことが分かりました。
試聴すると、低音の量感が、密閉型では少し物足りない気がします。その一方で、低音のしまりが良く、ジャズベースがとても心地よく聞こえます。さらに、木管楽器の音が綺麗に聞こえます。今まであまりいい音に聞こえていなかった、木管楽器の重奏がきれいにハモるようになりました（Wiener Blockfloeteensemble, Musik der Renaissance, Tudor X-7703）。

SS-309 のダクトは背面にありますが、これは中音域の歪を減らすことを意図したものです。しかし、そんな効果はないということが判明しました。
ダクトから漏れる中音はSPユニット前面から出る音とは逆位相です。フロントダクトであれば両者は打ち消し合うのですが（ダクトから出る音は弱いので、少し減衰するだけですが）、リアダクト方式ではダクトから出た音が前面に出てくるのに時間がかかるので、打ち消し合うというより歪ませるのだと思います。

ダクトのチューニングを止めて、密閉型に変更することにしました。

---

吸音材の調整

吸音材を大幅に追加して、どのような変化が生じるか試しました。
追加した吸音材は55mm厚のロックウールです。

55 x 300 x 400mm ==> 底面と背面に追加
55 x 300 x 760mm ==> 背面の上部と天面に追加
55 x 125 x 680mm ==> 側面（片側）に追加

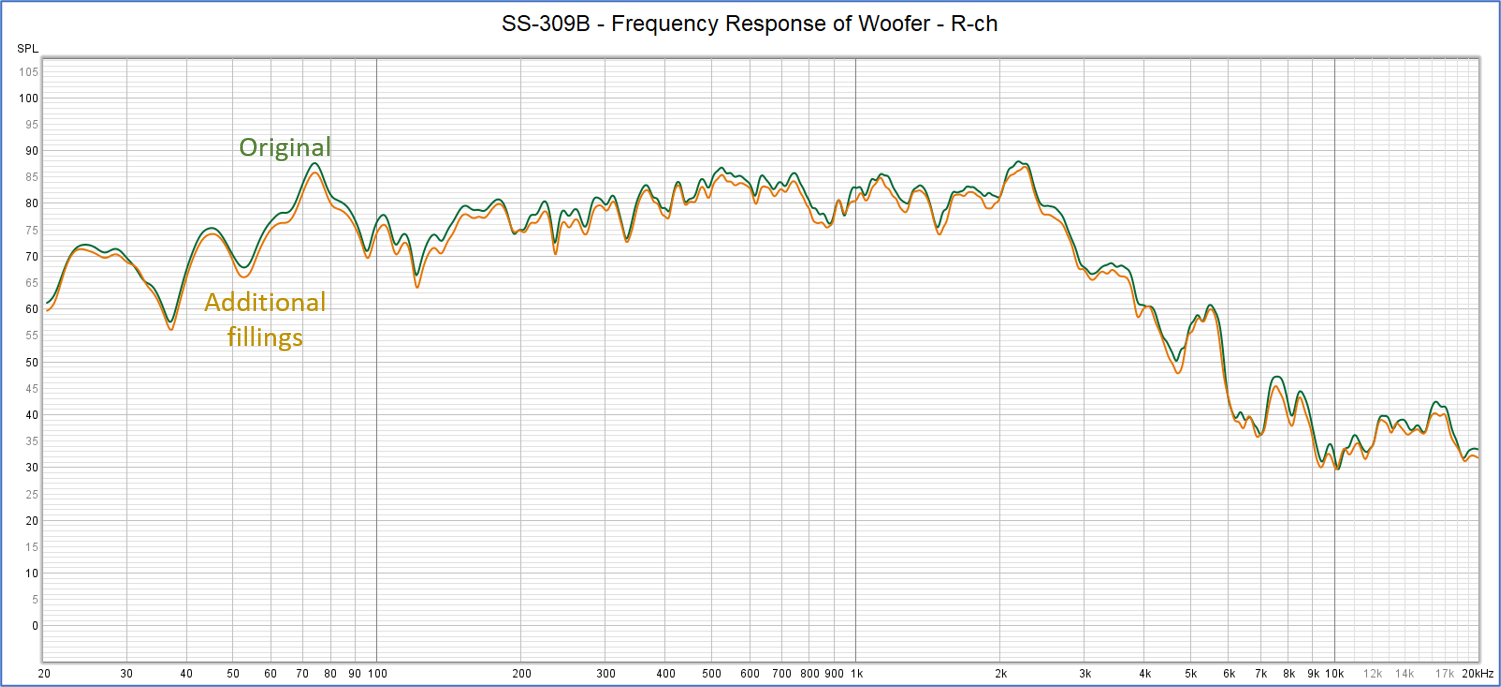

吸音材の追加 吸音材として55mm厚のロックウールを追加。	周波数特性の比較 吸音材追加前と追加後の比較。チャンデバのフィルターはオフに設定。LOW-Rのみオン。軸上1mにマイクを設置。反射音成分を含む。

吸音材の追加で周波数特性の凸凹が少しは減るかと思いましたが、ほとんど差が出ませんでした。
試聴でも違いがわかりませんでした。
ただ、ダクトを開き、バスレフ式に戻したときに、バスレフ効果がないことがわかりました。

結論として、追加した吸音材は取り出し、元に戻しました。
ダクトに詰めたウレタンマットを外すことにより、いつでもバスレフに戻せます。

---

PEQ による調整

60Hz以下の特性がだら下がりなので、PEQ で補正してみました。
重低音は増強されるものの、なぜかストリングスの音、特にバイオリンの音が歪んでしまいました。低音を増強して高音が歪むのは不思議ですが、これは一聴して分かるほどの歪み方です。

MID の PEQ を使用した時も、かえって音質が低下することを経験しましたが、LOW でも同じでした。

PEQ は使わないことに決めました。

Rev.B のまとめ

いつものことですが、今回のプロジェクトにも当初の見積もりの3倍以上の時間と労力を費やしてしまいました。
全く想定外のことですが、今まで正しいと信じていた事のいくつかが、単なる思い込みに過ぎないということに気付かされました。
以下に列挙します。

思い込み1： ホーン型はダイレクト・ラジエターよりも低歪である

あくまでも今回の経験の範囲内でいえることですが、周波数特性、過渡特性の両面でドーム型の方が優れていました。手放しでホーン型の方が低歪とは言えないことは確かです。

思い込み2： ホーン型は過渡特性に優れている

上のことと関連しますが、ホーン型の最大の利点は優れた過渡特性だという思い込みが崩れ去りました。超軽量の振動系を強力な磁気回路で駆動するのだから、過渡特性が良いはずだと思い込んでいましたが、そうとは限らないということが分かりました。

思い込み3：ホーン型の平坦でない周波数特性は、イコライザーにより改善できる

PEQを使って周波数特性の平坦化を試みましたが、かえって音質が下がることが判明しました。

思い込み4： ホーン型はマルチアンプ・システムに適している

ホーン型は受け持たせられる周波数帯域が狭いなど、使いにくい面がありますが、マルチアンプ・システムでは欠点を補えるので、最高の音質を引き出せると思い込んでいました。実際には、マルチアンプではSPユニット（スピーカー・ユニット）の欠点が露わになってしまうので、かえってモノアンプ・システムの方が向いていそうだと考えるようになりました。D1405、H400、T925Aを組み合わせる場合、フォステックス推奨のネットワークを使用するのがベストだと思います。今風のハイレゾ・サウンドを目指すよりも、レトロな音でオールディーズを楽しみたい、という人に向いている気がします。

思い込み5： ホーン型の狭指向性は音質向上につながる

指向性が狭ければ、SPユニットから出た音が拡散せずに聴取位置に届くので、1次反射の影響が少なく、音質面で有利だと考えてきました。しかし、中低音は拡散するのに高音がそうならないのは、どこか不自然な気がします。PAシステムのように、遠くまで音を飛ばさなければならない用途は別として、家庭内で音楽鑑賞をするためのシステムならば、やはり広指向性の方が良さそうです。現に、メーカー製のスピーカーのほとんどは指向性を広げるための工夫がなされています。

思い込み6： 大型ウーファーを使えば、難なく良好な低音のレスポンスを実現できる

35Hz以下の超低音を出すためには、大型ウーファーが必要ですが、超低音を含む音楽ソースはごく少数です。それよりも35Hz以上の低音をしっかり再現することが重要です。大は小を兼ねるという思いから、30cmウーファーを採用しましたが、期待したほど低音がしっかり出ません。20cmぐらいのウーファーの方がベースやバスドラムの音を生々しく再現できるのではないかと考えるようになりました。

思い込み7： 密閉型よりもバスレフ型が優れている

メーカー製スピーカーの中で、私が音が良いと感じるものはほとんどがバスレフ型だったので、バスレフ型の方が良いと信じるようになりました。今回の経験で密閉型にした方が歪が減ると分かったので、考えを改めました。富士通テンも、時間領域の性能を確保するには密閉型が良いと主張していました。私も最近時間領域の性能を重視するようになったので、今後はバスレフ型にこだわらないようにします。

思い込み8： リアダクトは歪を減らす

今までは同じバスレフ型でもリアダクトの方が歪が少ないと思い込んでいましたが、それも違うようです。リアダクトから漏れた中音は、前面に回ってくる段階で時間遅れが生じます。SPユニット前面から出る音ときっかり180度の位相差とならないことが、歪を生むようです。また、後ろから回ってくる音は周波数によって音圧が大きく異なることも歪を生む原因だと思います。

---

ツィーターの位置について

今回の改良（Rev.B）にはツィーターの改良を含んでいませんでしたが、ツィーターの設置場所については改めて考えさせられました。
ツィーターの設置場所の候補として、次の3箇所を想定しました。それぞれ P0～P2 と番号を付けました。
それぞれの周波数特性の測定と試聴を行いました。

P0 (Position #0) 最も妥当と思われる位置。	P1 (Position #1) スペーサーを使って少し高い位置に設置。回折による歪を低減することが狙い。	P2 (Position #2) スコーカー・ドライバーに合わせた位置。チャンデバの遅延機能を使わずにタイムアライメントがとれる。

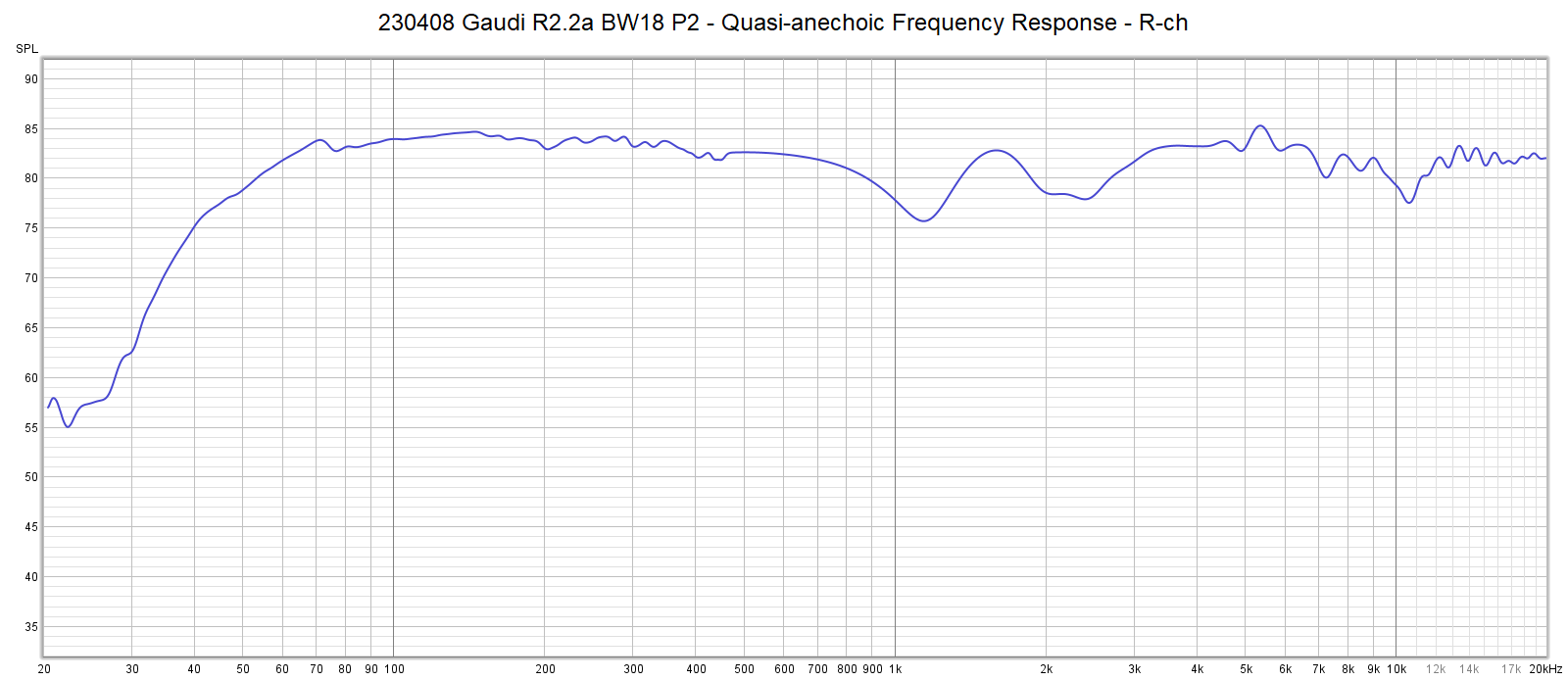

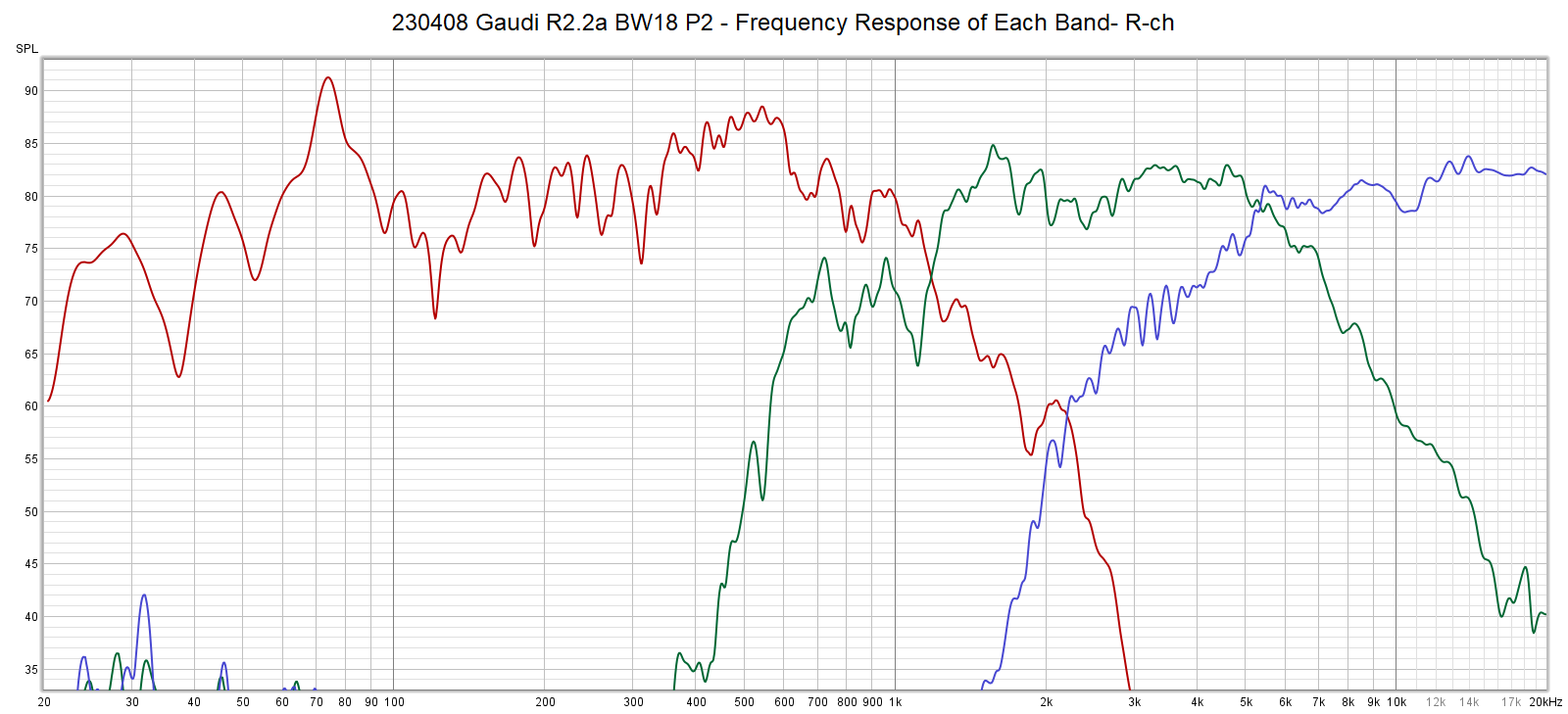

周波数特性は下図のようになりました。疑似無響室測定による結果です。

どの位置でも似たり寄ったりの特性です。
強いて言えば、P1の場合、1.2kHzで他よりも少しディップが深くなります。また、2.4kHzで他にはないディップが生じます。いずれもP0対して約-3dB落ち込んでいます。
P2の場合、11kHzのディップが、他よりわずかに深くなっています。

どの位置でも、5kHz以上の超高音域で、曲線がさざ波のように上下しています。これはスコーカー・モジュールのエッジでの回折現象が原因と思われます。
ツィーターをエンクロージャーの上に乗せて使うというやり方に疑問を感じるようになりました。安易なやり方ですが、若干の歪は避けれないと思います。やはりバッフルに取り付けるのが良いと思います。あるいは、B&Wのちょんまげツィーターのように、エンクロージャーの形状とツィーター自身の形状を工夫し、回折が起きないようにした方が良いと思います。

試聴では、あまり音質差は感じられませんでした。
強いて言えば、P2がより好ましいと感じました。耳あたりが良く、特にボーカルが自然に聞こえます。

結論として、P2を選びました。
P0、P1と比べて、測定データ・音質ともにほとんど差はないのですが、P2には大きなメリットがあります。チャンデバのディレイ機能を用いずにタイムアライメントをとれることです。アナログ・チャンデバにはHIGHディレイ機能はありませんが、P2であればアナログ・チャンデバも使用可能です。これは私にとっては大きなメリットです。

---

最終セッティング

最終的に以下のような仕様になりました。

使用ユニット	ツィーター： Fostex T925A スコーカー： Classic Pro ED3402（ドライバー）＋ Classic Pro H4401（ホーン） ウーファー： Fostex FW305
エンクロージャー	ツィーター： 付属スタンド ＋ Wood Spacer （自作） スコーカー： Squawker Box （自作） ウーファー： 自作、80L 密閉型（ダクトをウレタンマットでふさいだ）
クロスオーバー周波数	fc1=900Hz, fc2=6.3kHz （フィルター特性など、チャンデバの設定については Gaudi Rev.2.2 のページを参照のこと）
タイムアライメント	ウーファー → スコーカー： チャンデバの LOW ディレイ機能を使い調整（詳しくは、Gaudi Rev.2.2のページを参照） ツィーター → スコーカー： ツィーターの位置を調整することでアライメントをとる



完成した SS-309B グリルを付けた状態	完成した SS-309B グリルを外した状態



---

自己評価

音質： 60点
1年以上かけて改良を施しましたが、苦労が多かった割には、音質の向上はわずかでした。しかし、音質がある程度のレベルになると、さらに良くするには、より手間がかかるようになるのは当然のことです。少しずつ改善していくしかありません。そういう意味で、今回の改良（Rev.B）は無駄ではなかったと思います。
以前からピアノの音がピアノらしく聞こえないという悩みがありましたが、やっとピアノらしく聞こえるようになりました。これはスコーカーの改良の成果です。
フルートやリコーダーのような木管楽器の音が生々しくなりました。特に木管楽器の重奏がきれいにハモるようになったのは嬉しい限りです。こちらは、ウーファー・ボックスを密閉型にした結果です。低音の量感は減りましたが、中高音域がきれいになりました。今までスコーカーのせいだと決めつけていたことが、実はウーファーのせいだということがあるということを認識しました。
自己採点を40点減点にしたのは、多くの課題を残したからです。特に、ウーファー・モジュールには改良の余地が多いです。質・量ともに満足のいく低音が欲しいと思っています。

外観：60点
久し振りに苦手な刷毛塗り塗装に挑戦しました。H400の色に合わせた塗料を使ったつもりでしたが、予想よりも濃い色になりました。かなり暗い色になってしまい、部屋のインテリアに合わなくてなりました。
ウーファー・ボックスのサブバッフルは、交換可能なようにネジ止めにしてありますが、サブバッフルを作り直す余力がなく、今までのままにしました。ウーファー・ボックスの前面だけ色が違うので、ちょっと違和感があります。

使い勝手： 100点
ケーブル接続に関してハンダ付けにこだわるのを止めて、Y形端子を使ったので、ケーブルの付け外しがとても楽になりました。

---

感想

半世紀以上オーディオを趣味としていますが、今回のプロジェクトでは、自分の浅学さを思い知らされました。もっと勉強しなければ、満足できるスピーカーは造れないと感じます。
ただ、長い間アンプの製作を延期しているので、スピーカー造りはここで一旦終了し、アンプ製作に注力するつもりです。

---
