CD-206
2010/12/26 作成
2021/12/03 更新
自作PCBを使用したローコストのチャンネル・デバイダー
| 特長 | 自作PCBを用いたディスクリート回路 ローコスト設計 |
|---|---|
| 概略仕様 | クロスオーバー周波数：fc1=800Hz (18dB/oct)、fc2=8000Hz (12dB/oct) |
| 外形寸法 | ?(W) x ?(H) x ?(D) mm (突起物含まず)、重量：?kg |
| コスト | 約1万円 |
| 履歴 | 1982年製作. 1996年改良 (Rev.A). 1997年改良 (Rev.B). 2004年廃棄. |
以下の内容は、旧ホームページ「とのちのオーディオルーム」からコピーしたものです。用語の変更など一部編集しています。
コンセプト
ローコストのチャンネル・デバイダー。
本機の製作の同時期に、アナログ・ディスク・プレーヤー PS-104、ツィーター用パワーアンプ MA-205、スピーカー SS-307を集中して製作することになったため、予算や時間が十分確保できず、とにかく手っ取り早く造ることを第一にしました。
仕様
クロスオーバー周波数(fc1、fc2）は、fc1=800Hz、fc2=8000Hzとしました。減衰スロープは、fc1に対して18dB/oct、fc2に対して12dB/octとしました。fc1、fc2における減衰量は、-3dBとしました。
この仕様はどのように決めたか、今はよく覚えていません。使用予定のスピーカー・ユニットの特性に合わせたことは間違いありません。
使用ユニット：
- ウーファー： パイオニア PW-A31 （30cm）
- ミッドレンジ： フォステックス FE-103 （10cmフルレンジ）
- ツィーター： フォステックス T925 （ホーン型）
ところで、このアンプの製作時にはまだT925は手に入れておらず、代わりにテクニクスのドーム・ツィーター（型番は失念）を使用しました。T925は絶対に使いたいユニットだったので、チャンデバはT925に合わせて設計しました。
設計
回路設計
トランジスター1石によるエミッター・フォロワー（エミフォロ）を使用した、単電源のごくシンプルな回路を採用しました。
電源回路は安物部品で構成しました。
オーディオ用のパーツは使用していません。抵抗は秋月電子の1円抵抗を使いました。コンデンサーもほとんどが安物ですが、フィルター回路のコンデンサーだけは、オーディオ用銅箔スチロール・コンデンサーを使用しました。
回路図は、記憶と参考資料（文献-8, pp.256-265）をもとに復元したものです（片チャンネルのみ、電源部省略）。
[回路図(CD-206_Schematic.pdf)]
上記回路図では電源回路を省略しましたが、Rev. Aの回路図に示されるものと同じです。
実装設計

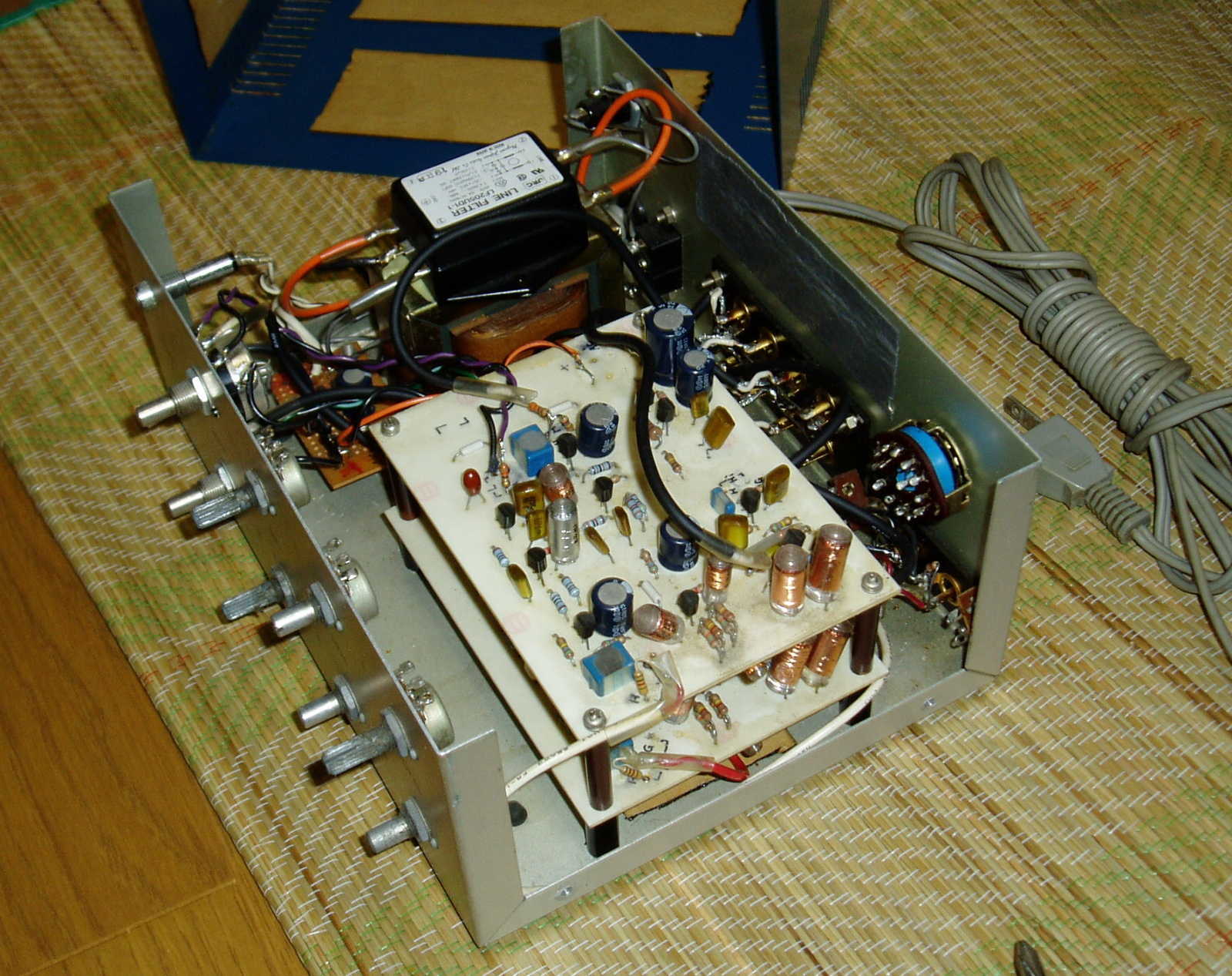

初めてプリント基板を使用しました。サンハヤトのキットを使い、自分でエッチングを行いました。

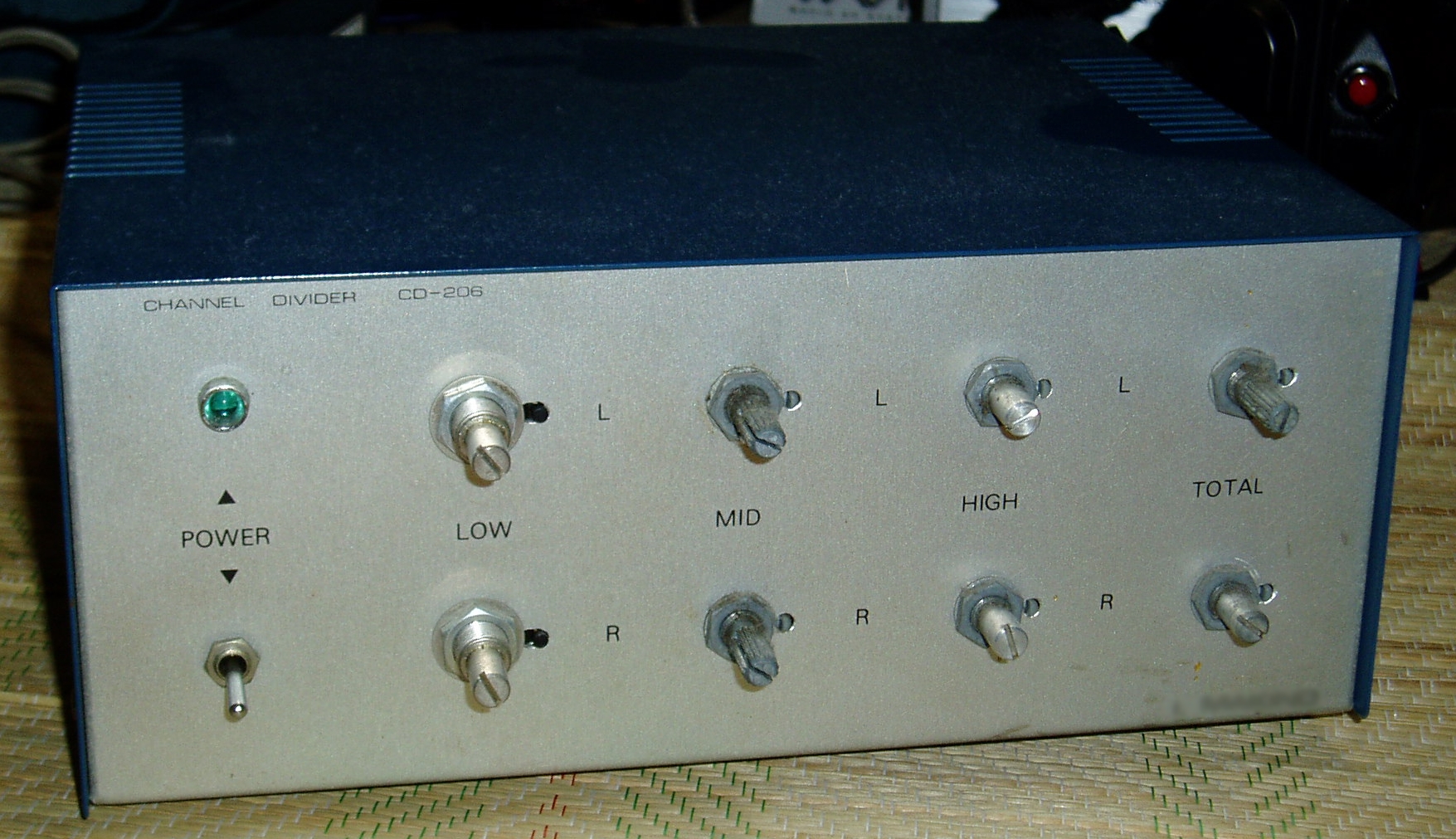

ケースはリードの穴なしケースを使用しました。型番は失念してしまいました。
製作
基板以外には手がかかる加工はなく、短期間で製作できました。
自己評価
エミフォロでは入力インピーダンスが充分高くないので、スロープが18dB/octにならず、15dB/octぐらいになっていました。
金をかけず、手っ取り早く作ったわりには、音質はまあまあ良かったと記憶しています。
改良
Rev. A（1996年）
6dB/octのパッシブ・フィルターを採用した基板に交換しました。
回路がシンプルで、位相変位が少ないため、音質が良いと主張するオーディオファイルが多いため、自分でも試してみることにしました。

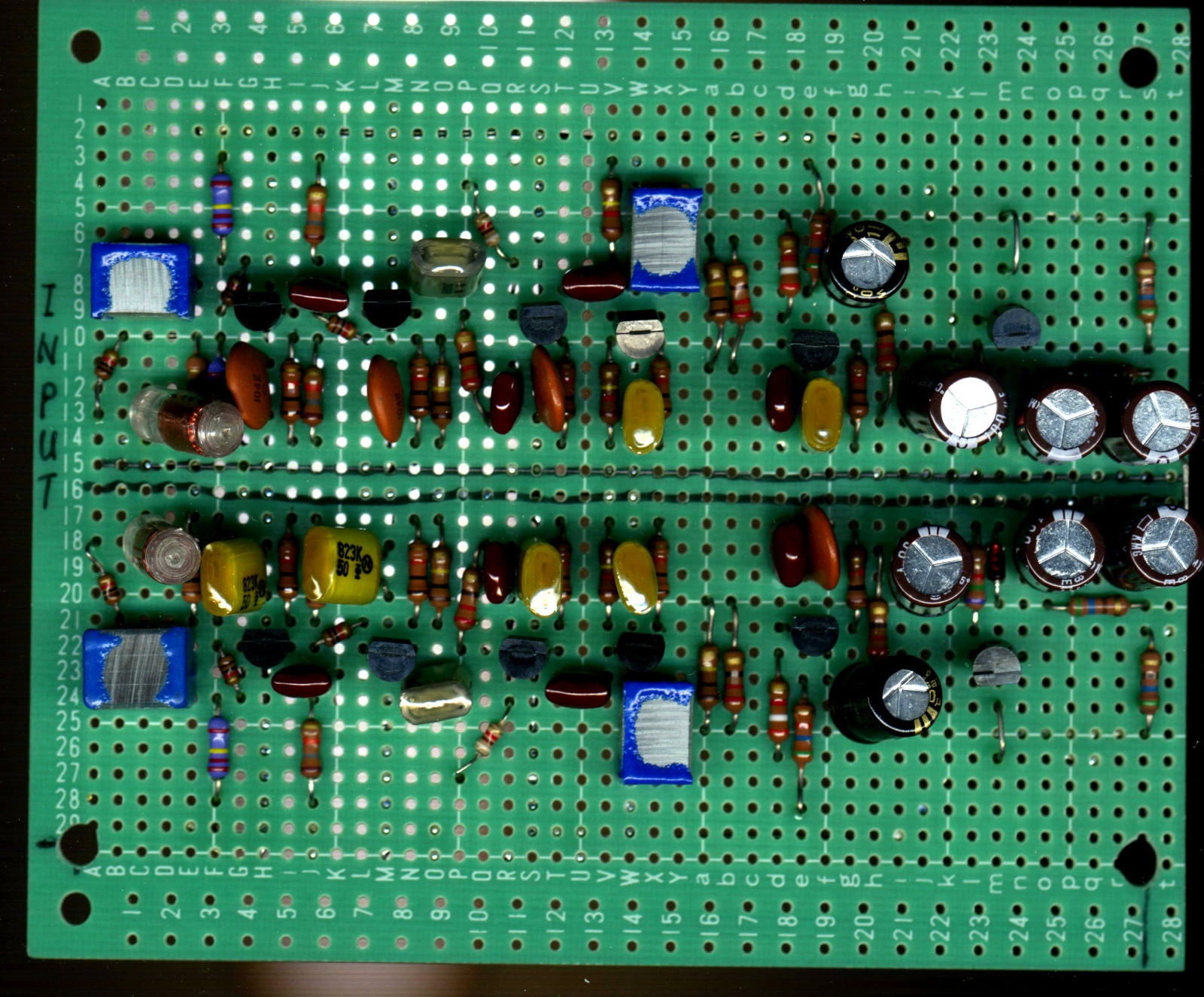

PCBではなく、万能基板を使用使用しました。
他のNOBODYアンプと同様に、電源１次側にノイズフィルターを追加しました。

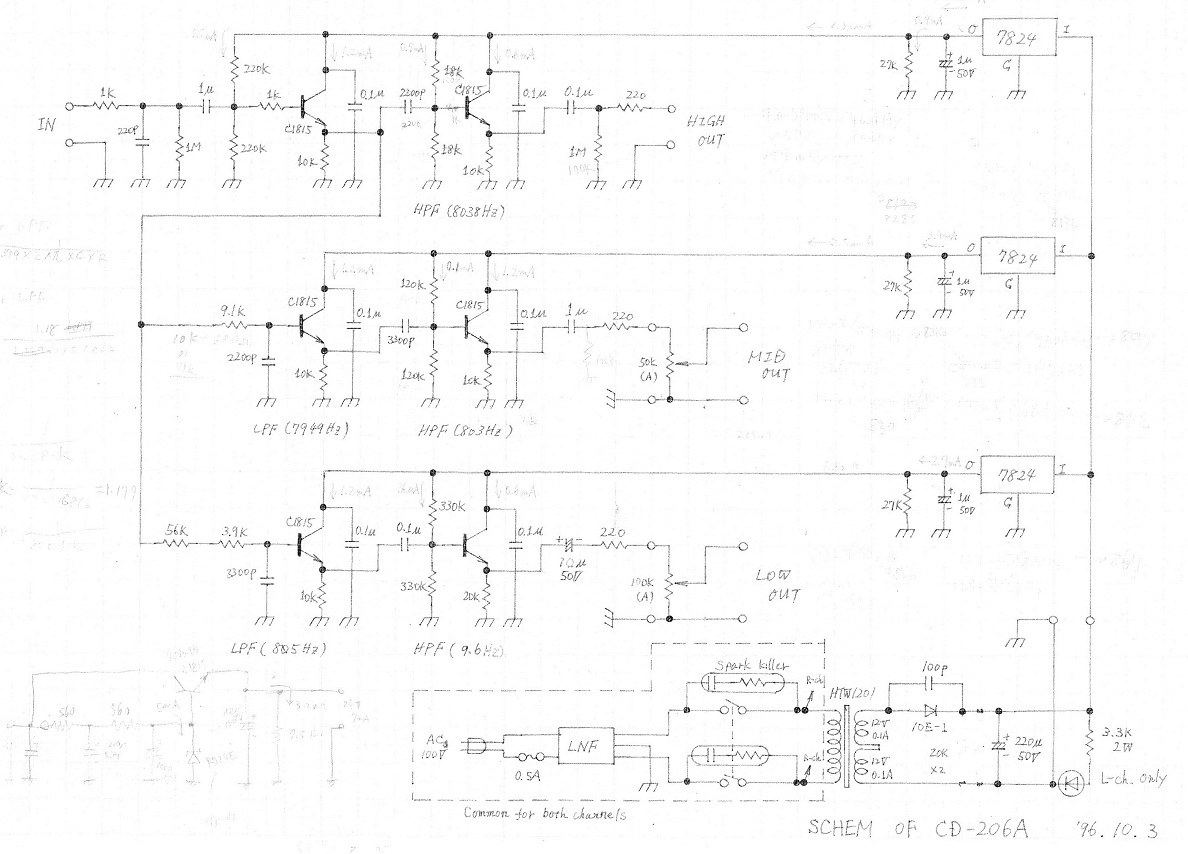

[回路図(SchemCD-206A.jpg)]
Rev. B（1997年）
1年間6dB/octのパッシブ・フィルターを使い続けましたが、何度聴いても、どのソースを聴いても音質が良いとは思えず、元の基板に戻しました。
スロープの緩やかなフィルターを用いると、各ユニットから出る音が、相当ダブります。ウーファー／ミッドレンジ間だけでなく、ウーファー／ツィーター間でもダブってしまいます。各ユニットの受け持ち帯域外の音は歪が大きいので、このダブリが音響的な歪を増大させます。アンプで発生する電気的な歪よりも、音響的歪のほうがはるかに大きいので、音質が芳しくないのだと思います。
